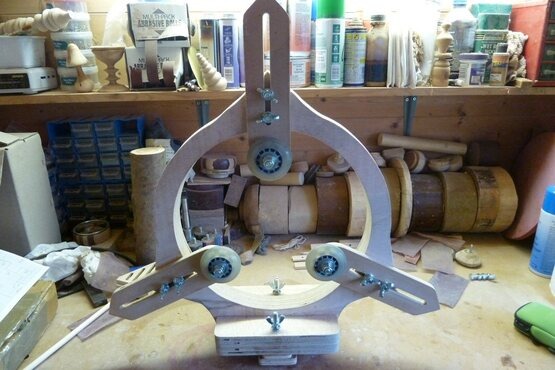

3 riteņu stabilizators DVR-XP
Šis ir mans risinājums, kā salīdzinoši lēti izgatavot 3 riteņu stabilizatoru DVR-XP virpai. Esmu redzējis daudz gatavu projektu fotogrāfijas, bet nekad neesmu redzējis instrukciju, kā izgatavot 3 riteņu stabilizatoru, tāpēc nolēmu izveidot savu. Tas bija paredzēts manam DVR XP Nova virpas stendam, tāpēc izmēri ir pielāgoti tam. Kritiskais izmērs ir attālums no gultnes līdz galvas daļas centram, lai izveidotu maksimāla izmēra stabilizatoru (protams, var izveidot arī mazākus izmērus, bet es vēlējos maksimālu daudzpusību).
Jums būs nepieciešams/Ko es izmantoju:
. 400 x 440 x 18 mm finieris x 2 (galvenais rāmis)
. 200 x 130 x 18 mm finieris x 2 (galvenā kāja)
. 230 x 60 x 9 mm finieris x 3 un 230 x 60 x 3 mm cietā kartona plāksne x 3 (rokas)
. 130 x 50 x 9 mm finieris un 130 x 50 x 3 mm cietkartons (gultas pamatne)
. 130 x 60 x 9 mm finieris un 130 x 60 x 3 mm cietkoks (kāju skava)
. 2x M8 x 90 mm skrūves
. 9x M8 x 50 mm skrūves
. 6x M8 uzgriežņi
. 8x M8 spārnu uzgriežņi
. 19x M8 paplāksnes
. 8x M8 stiepļu paplāksnes
. 6 x“8 x 22 x 7 mm” gultņi (var iegādāties pazīstamā interneta izsolē — pārliecinieties, ka izmērs atbilst riteņa ievietošanas vietai — es uzskatu, ka tas ir standarta izmērs rullīšu riteņiem)
. 3 x “62 x 18 mm” rullīšu riteņi (var iegādāties pazīstamā interneta izsolē — es izvēlējos mazākos riteņus, kādus varēju atrast, lai maksimāli palielinātu attālumu, kādā var turēt priekšmetu, bet vienlaikus nodrošinātu, ka, kad rokas ir visā rāmja centrā, riteņi nesaskaras ar plāniem priekšmetiem. Jo lielāki riteņi, jo mazāks lietošanas diapazons).

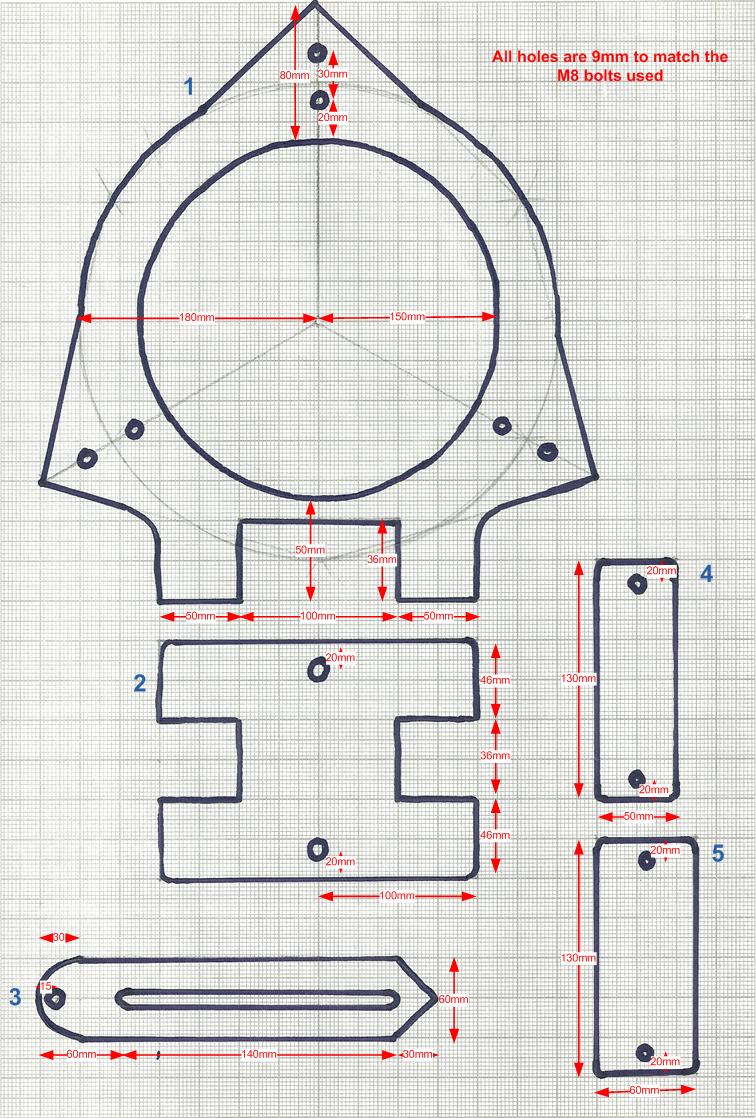

1. solis: Komponentu pamatgriešana
Izgrieziet visas detaļas, kā parādīts attēlā zemāk. Lai izveidotu rievas rokās, vislabāk izmantot 9 mm frēzi. (Lai attēlu skatītu pilnā izmērā, nospiediet Option vai labo peles pogu).

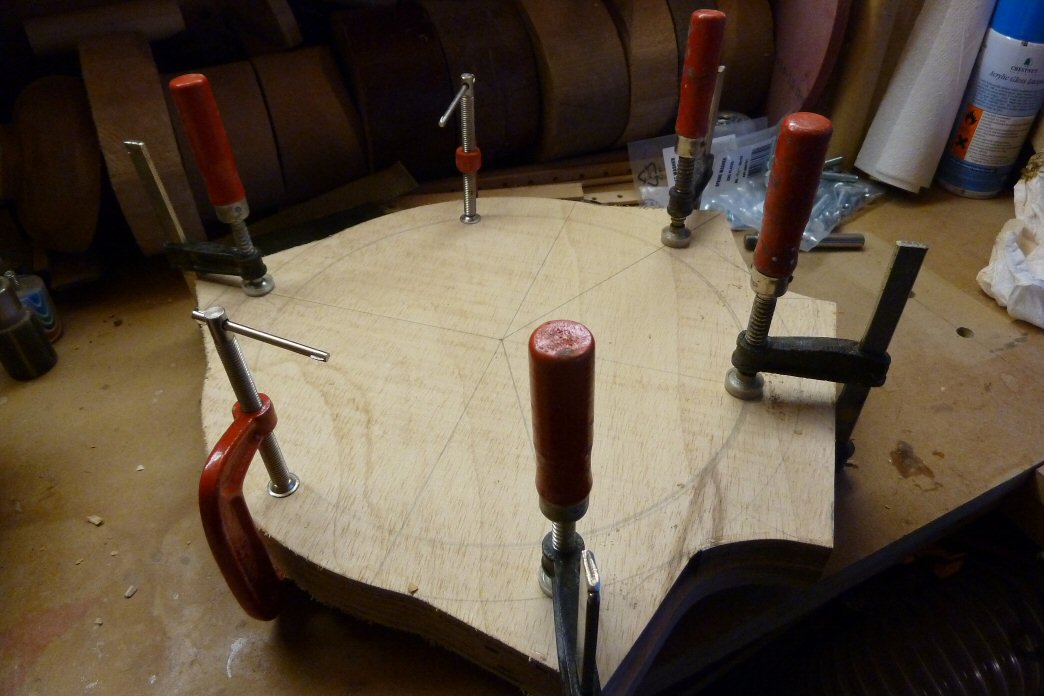

2. solis: Komponentu līmēšana
Līmējiet kopā 2 galvenās rāmja detaļas. Līmēšanai es izmantoju standarta PVA līmi.
Līmējiet kopā finiera un cietkoksnes detaļas, kas veido rokas, gultas sliedi un kāju skavu. Es izvēlējos laminēt finieri un cietkoksni kopā, lai nodrošinātu papildu izturību, kā arī lai izmantotu cietkoksnes gludo virsmu detaļās, kas savienojas ar virpu vai kustīgajām paplāksnēm/bultskrūvēm.
2. solis
Līmējiet kopā galvenās kājas detaļas.

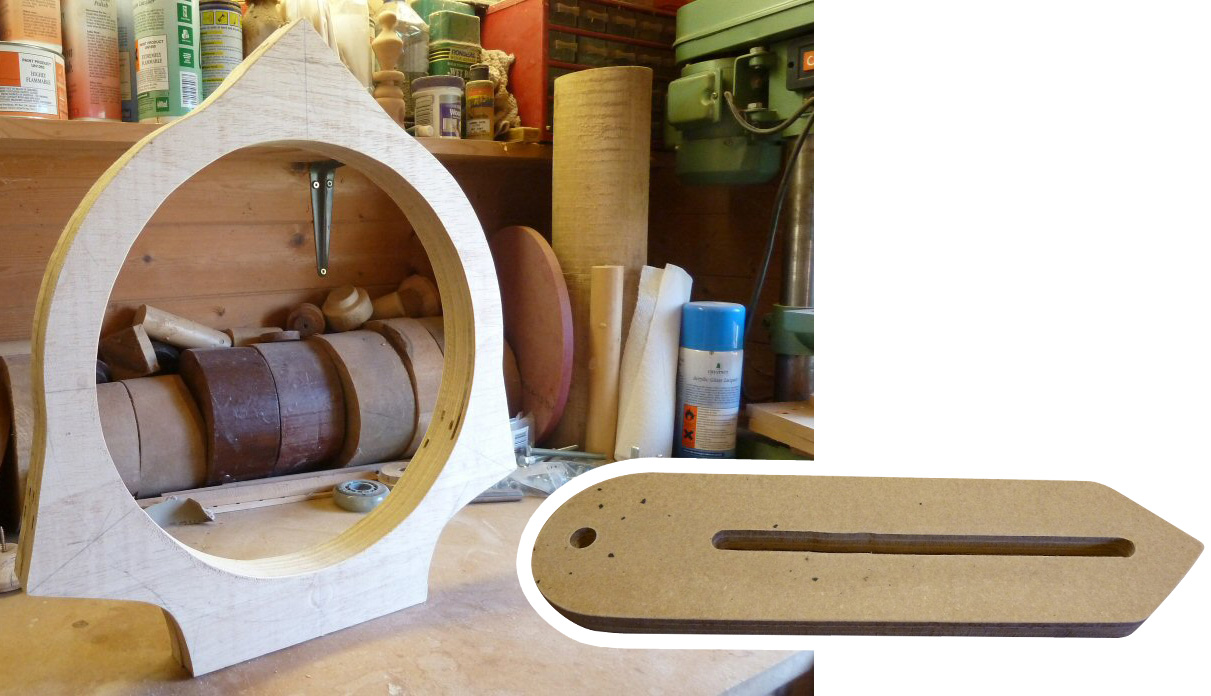

3. solis: Detaļu turpmāka griešana
Kad līme uz detaļām ir pilnībā nožuvusi, es tālāk izgriežu detaļas un noslīpēju/izlīdzinu visas raupjās virsmas. Tas ietvēra galvenā rāmja iekšējā apļa un rokas rievu/slotņu izgriešanu. Galvenā rāmja iekšējam apļam es izmantoju līmeņgriezi, bet rokas slotēm – frēzi.
Ņemiet vērā, ka 9 mm caurumus varat izurbjiet jebkurā jums ērtā brīdī šajā procesā. Es personīgi to izdarīju pēc tam, kad visas detaļas bija salīmētas, bet pirms sāku savienot atsevišķās detaļas.

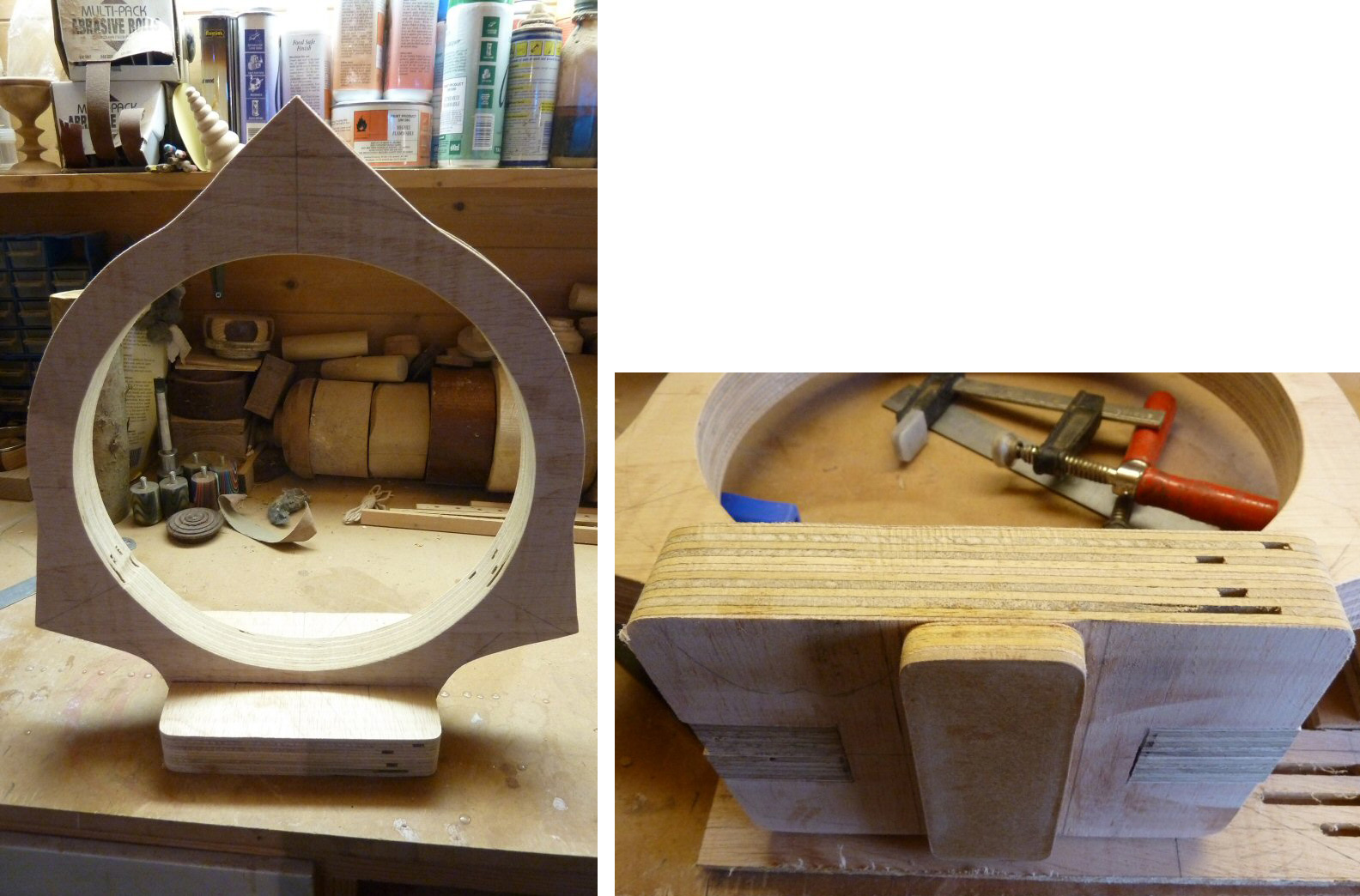

4. solis: Kāju izveide
Pārliecinieties, ka galvenā rāmja slotiņas ir precīzi ievietotas kājās, un veiciet nelielus griešanas/slīpēšanas korekcijas, lai to nodrošinātu. Galvenajam rāmim jāatrodas 90 grādu leņķī pret kājām un precīzi centrā (vienmēr atcerieties, ka tam jābūt precīzi izlīdzinātam ar galvas daļas piedziņas centru). Pielīmējiet kāju pie galvenā rāmja. Kad līme ir nožuvusi, pielīmējiet gultnes slieksni pie kājas, pārliecinoties, ka tā ir perfekti centrēta un atrodas 90 grādu leņķī pret galvenā rāmja virsmu.

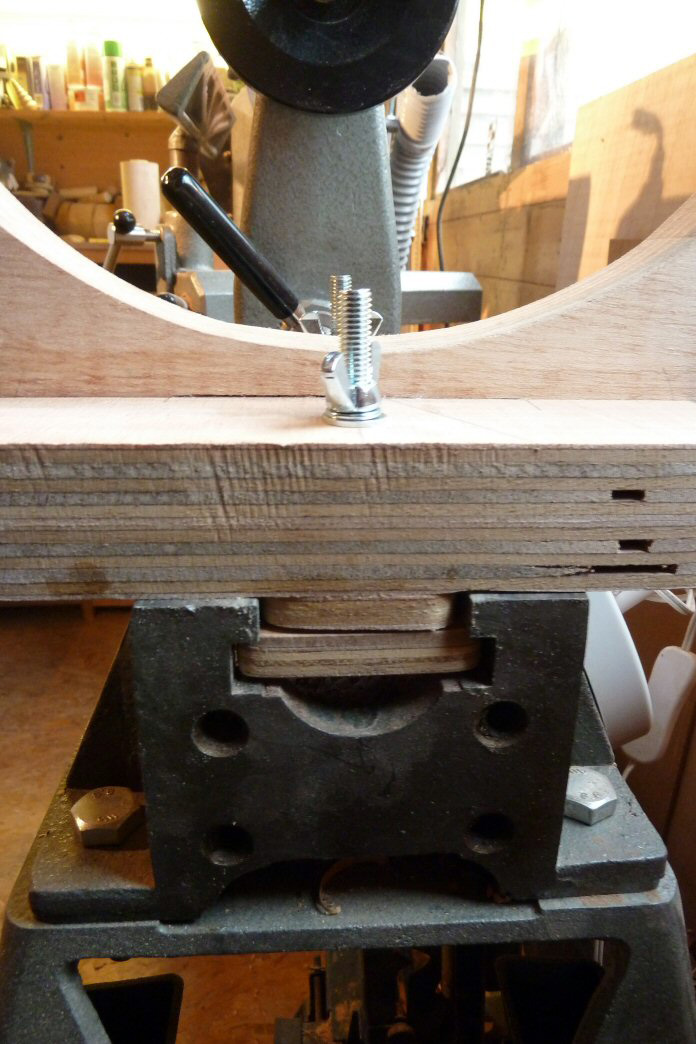

5. solis: Kāju skavas pievienošana
Ja vēl neesat to izdarījuši, izurbjiet 2 x 9 mm caurumus kājā, gultas sliedē un kājas skavā. No apakšas uz augšu ievietojiet 150 mm M8 bultskrūvi, paplāksni, kājas skavu (cietā virsma vērsta pret gultas sliedi/kāju), gultas sliedi/kāju, paplāksni, atsperes paplāksni un visbeidzot spārnu uzgriezni caur katru caurumu. Ievietojiet stabilizatoru virpas gultnē un pārbaudiet, vai tas darbojas nevainojami, ja jūtat kādu pretestību, pielabojiet kājas skavas formu, piemēram, noapaļojot stūrus/virsmas.

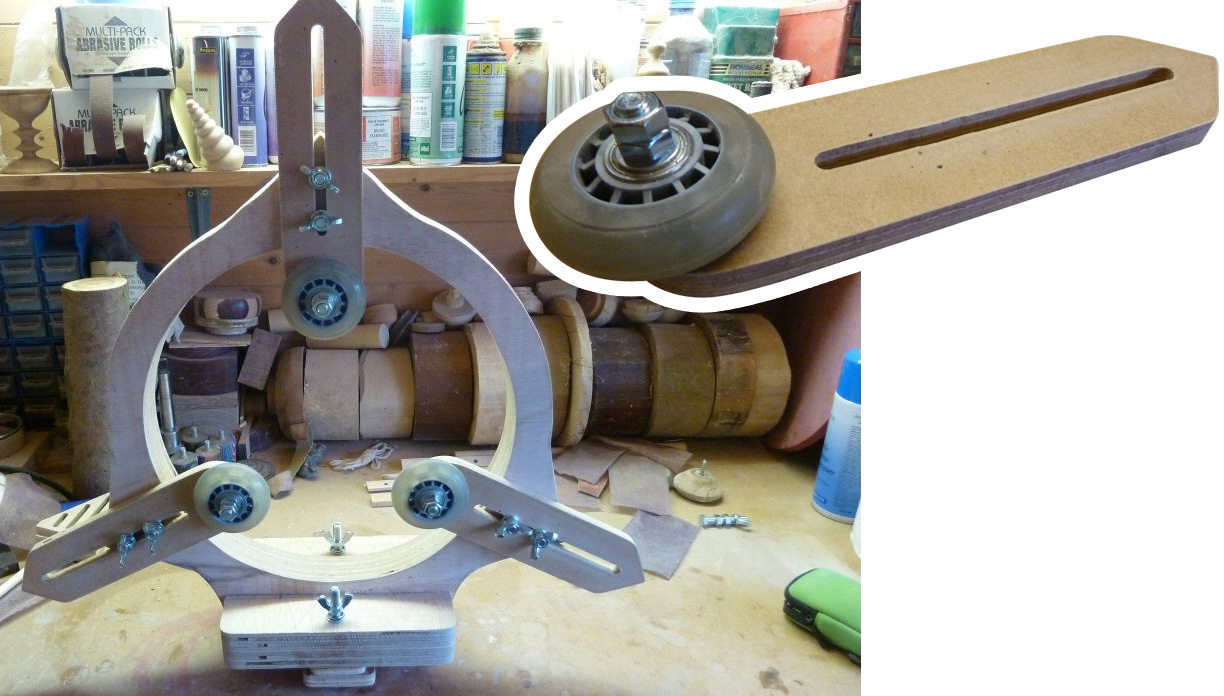

6. solis: roku montāža
Roku montāžu vislabāk aprakstīt 2 daļās.
Pirmkārt, pie rokām piestipriniet riteņus. Montējiet riteņa stiprinājumu šādā secībā: 90 mm M8 skrūve, paplāksne, roka (cietā virsma vērsta pret riteņa pusi), paplāksne, gultnis, ritenis, gultnis, paplāksne, M8 uzgrieznis x2. Pieskrūvējiet pirmo uzgriezni, lai ritenis varētu griezties uz gultņiem, bet montāža nekustētos. Kad pirmā uzgriežņa ir pietiekami pievilkta, pievelciet otro uzgriezni, lai nostiprinātu montāžu vietā. Otrkārt, pievienojiet roku pie rāmja. Montējiet katru roku šādā secībā (atcerieties, ka katrai rokai ir 2 skrūvju montāžas): 90 mm M8 skrūve, paplāksne, roka (cietā virsma vērsta prom no rāmja), paplāksne, atsperes paplāksne un spārnu uzgrieznis.

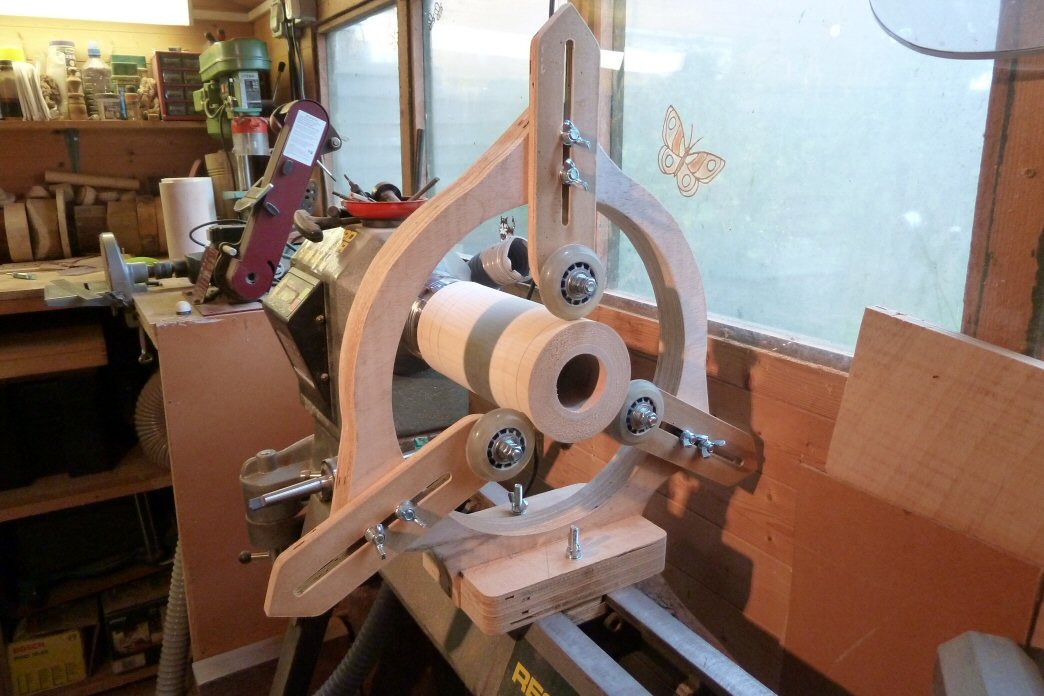

7. solis: uzstādīšana un pārbaude
Kad visi rokas ir piestiprināti pie galvenā rāmja, stabilizatoru var atkal uzstādīt virpā, lai pārbaudītu. Pārvietojiet rokas uz apstrādājamo detaļu, lai riteņi cieši pieskartos detaļai, un pievelciet rokas spārnu uzgriežņus. Pirms ieslēdzat virpu, pārliecinieties, ka visi uzgriežņi ir cieši pievilkti. Drošības labad sāciet ar mazu ātrumu. Kad esat apmierināts ar stabilizatora darbību (nav vibrāciju, kas rodas no novirzes no centra vai leņķa 90 grādiem pret virpas gultni), jūs esat gatavs darbam ar stabilizatoru.
