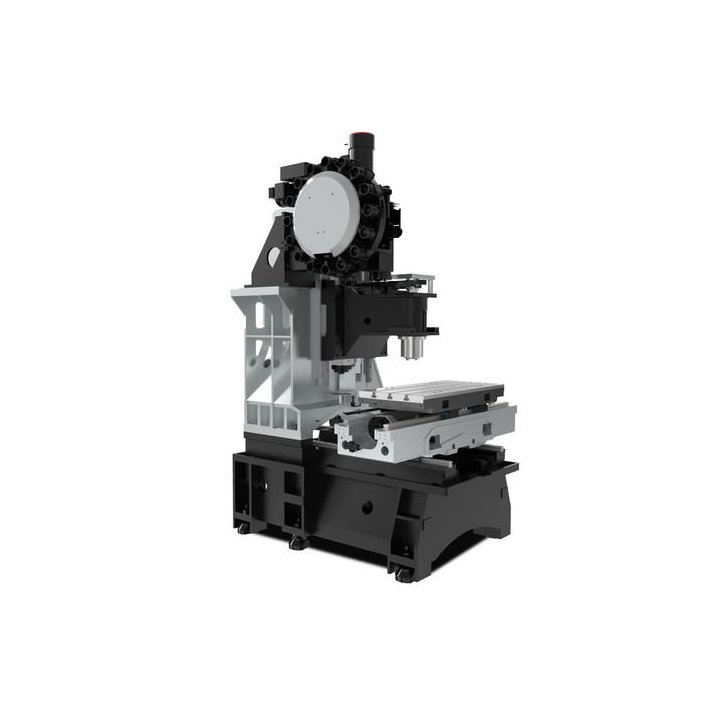

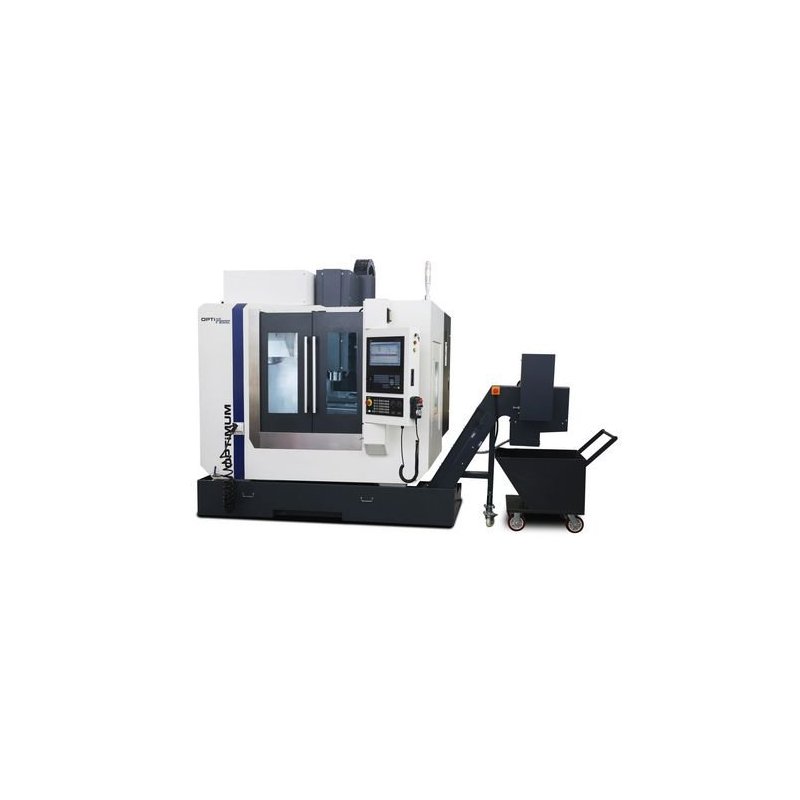

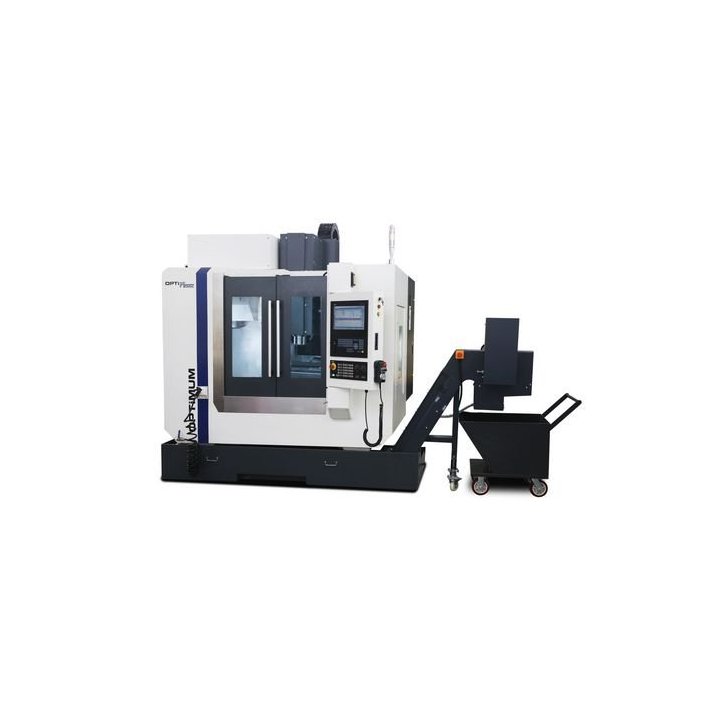

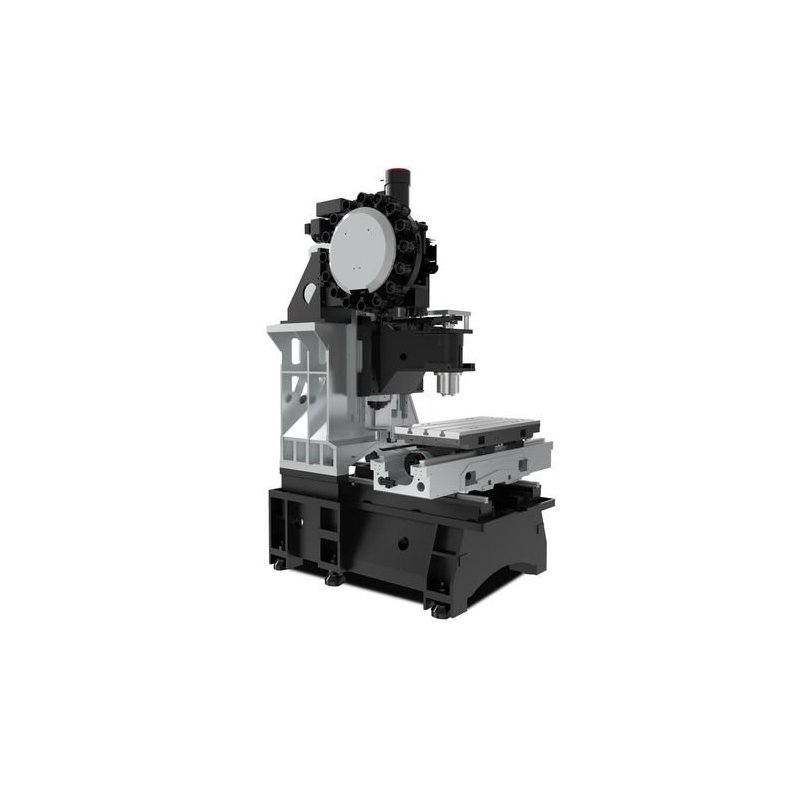

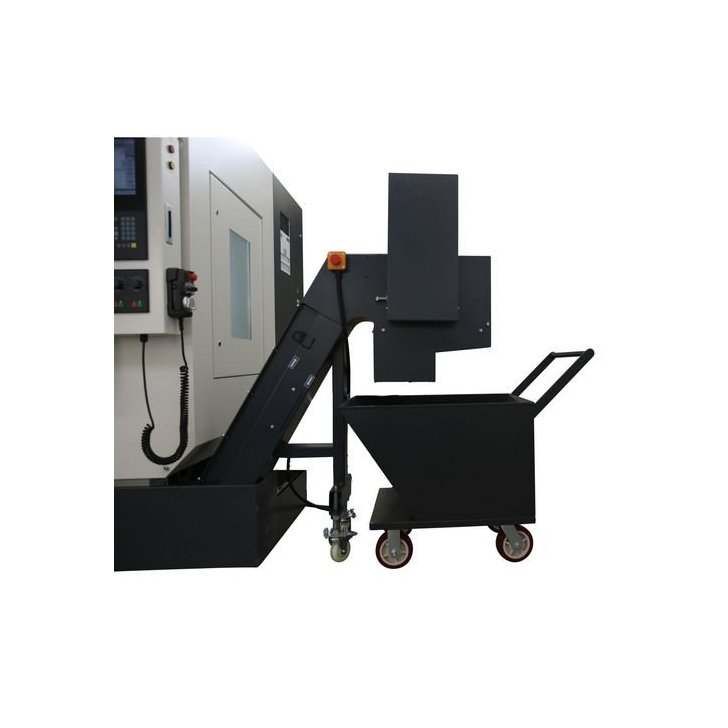

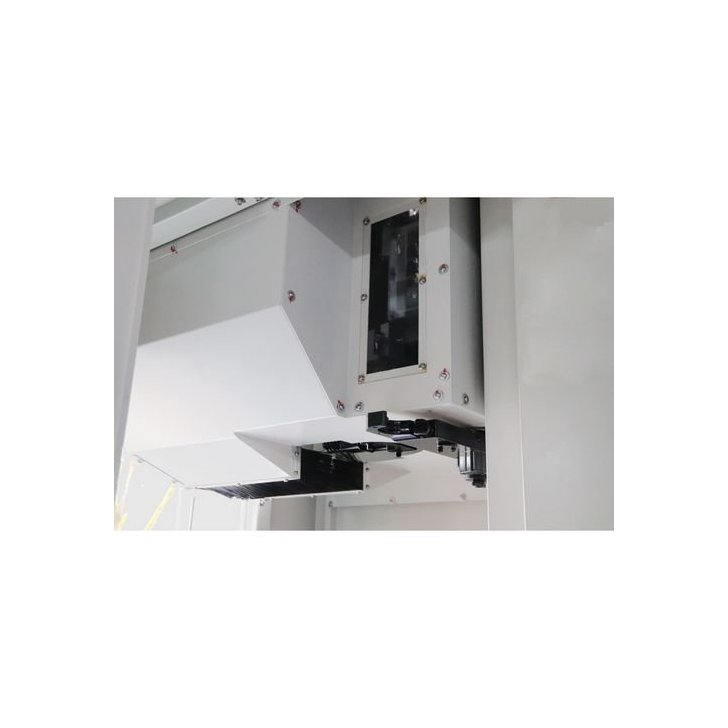

Frēzmašīna CNC OPTImill F 110HSC

Tehniskie dati:

Izmēri un svars
Garums apm. 2100 mm
Platums/dziļums apm. 2300 mm
Augstums apm. 2750 mm
Svars apm. 4300 kg
Ātrgaitas ātrums
X ass 48000 mm/min
Y ass 48000 mm/min
Z ass 32000 mm/min

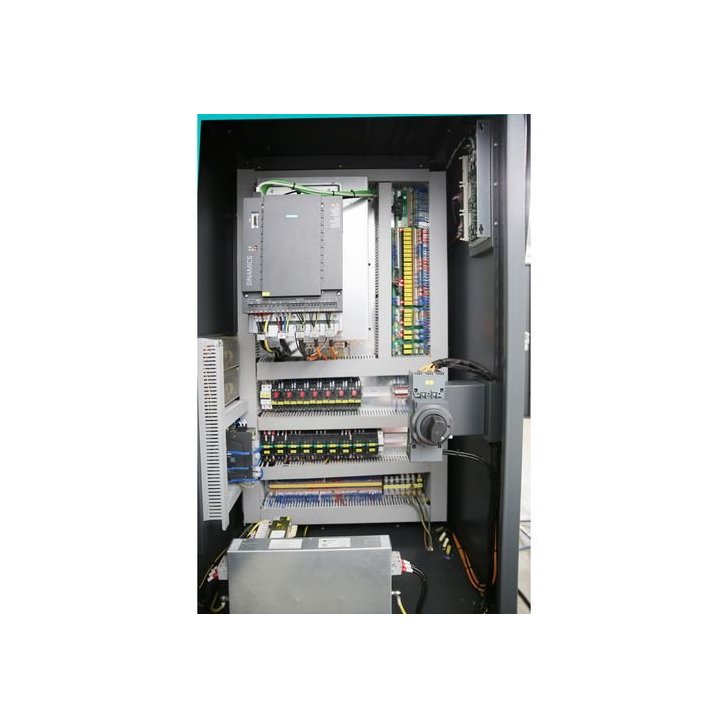

Elektriskie dati
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Elektriskais pieslēgums
Kopējā pieslēgtā slodze 15 kVA
Horizontālais frēzēšanas galds
Garums 850 mm
Platums 400 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu min. 100 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu maks. 600 mm
T veida rievas izmērs 18 mm
T veida rievu skaits 3
T veida rievu attālums 100 mm
Maksimālā slodze 400 kg
Precizitāte
Atkārtojamība ± 0,005 mm
Pozicionēšanas precizitāte ± 0,005 mm

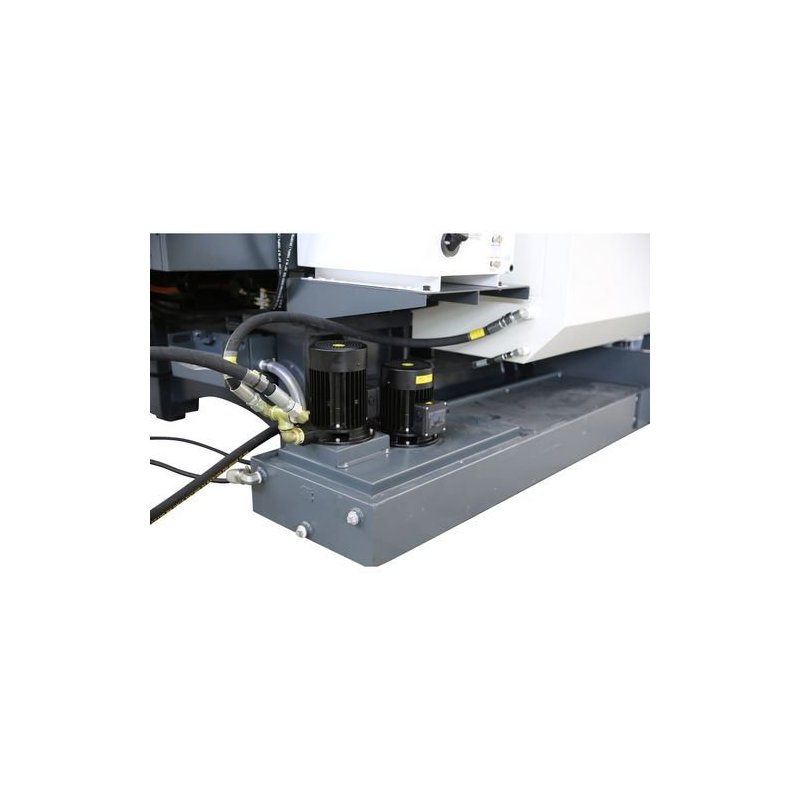

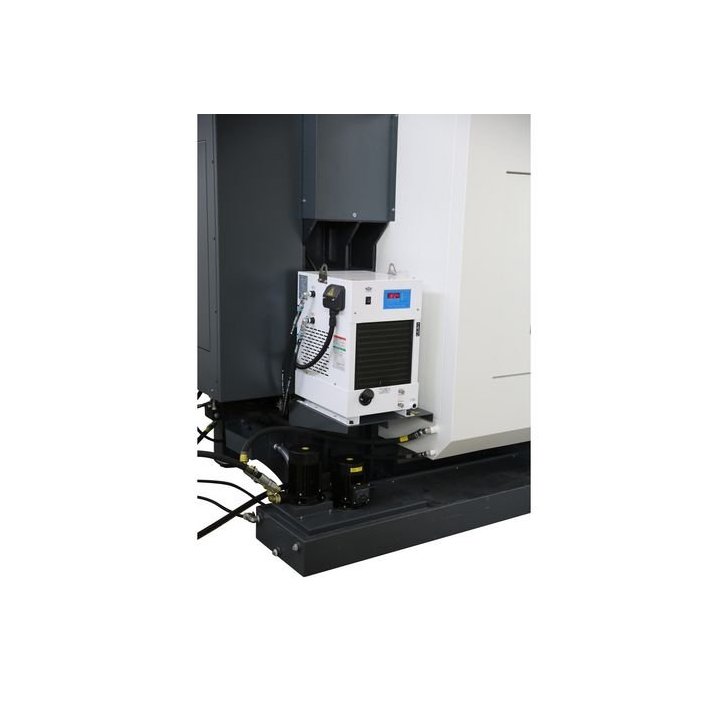

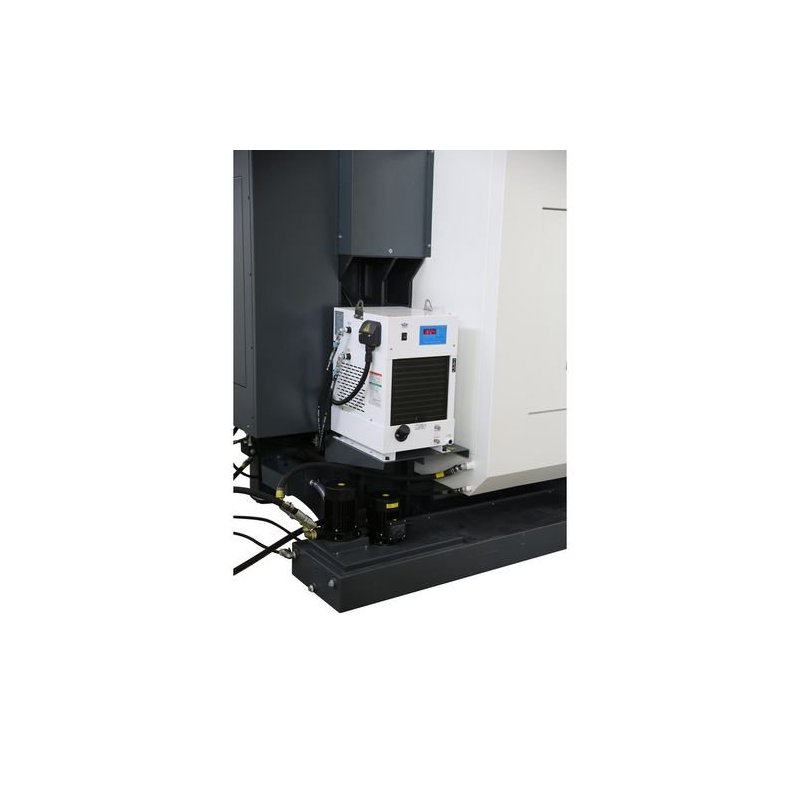

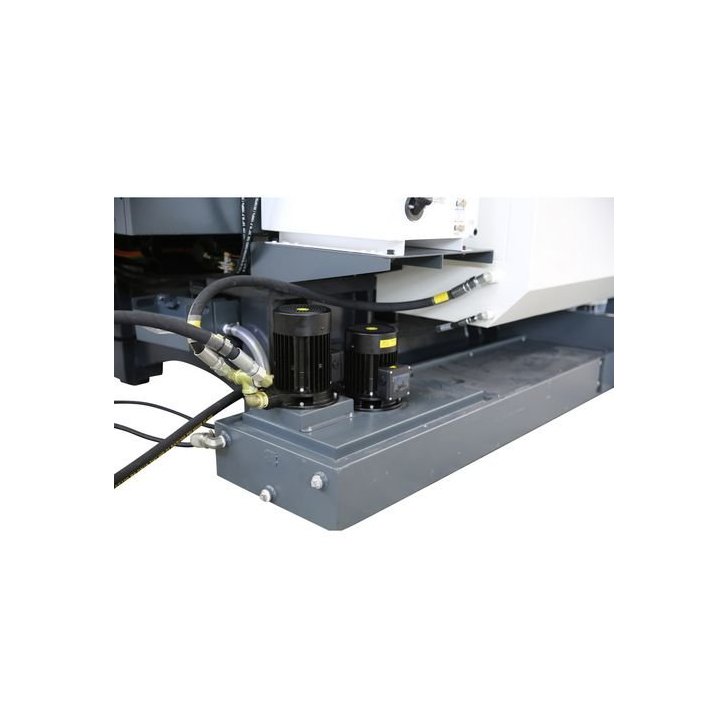

Dzesēšanas un eļļošanas sistēma
Dzesēšanas šķidruma sūkņu skaits: 2
Dzesēšanas šķidruma sūknis(-i): Piedziņas jauda 900 W
Tvertnes tilpums 116 l
Plūsmas ātrums 35 l/min
Pneimatiskais savienojums
Darba spiediens 6 bar
Mašīnas gaisa nepieciešamība 6–8 kg/m³

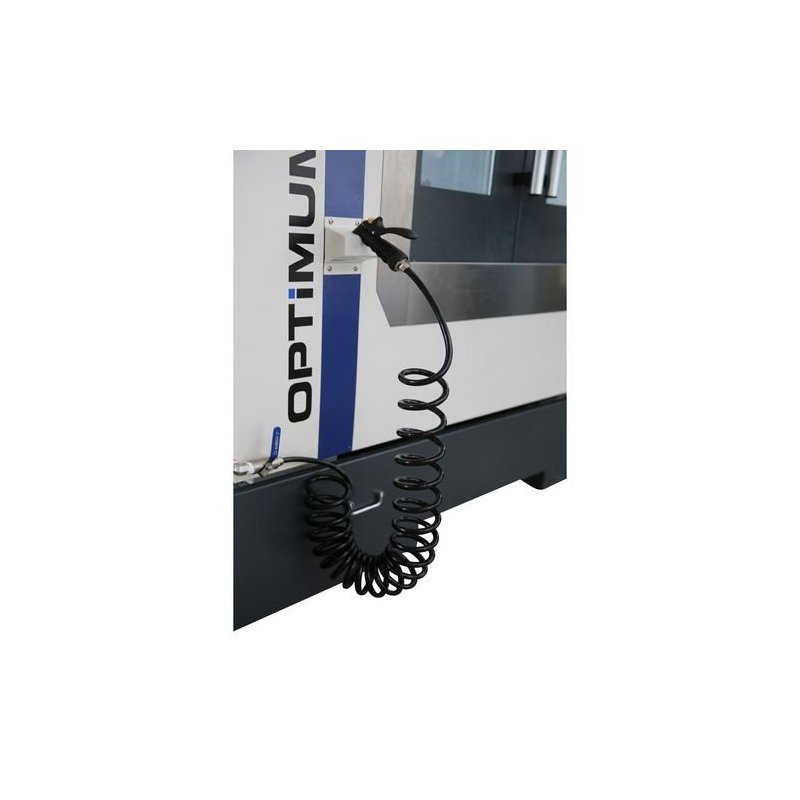

Sūknis

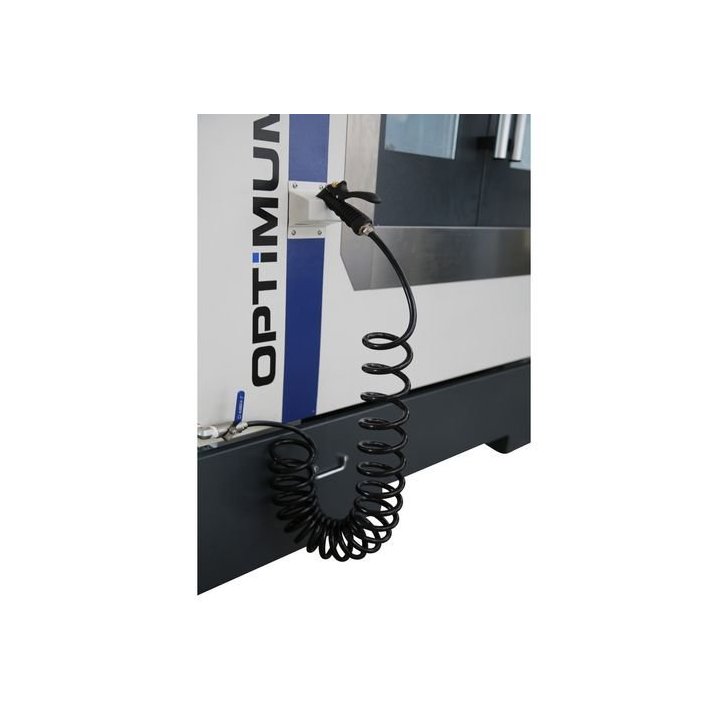

Tīrīšanas pistoles sūkņa motors: 0,53 kW
Pārvietošanās ceļš
X ass automātiskā: 650 mm
Y ass automātiskā: 400 mm
Z ass automātiskā: 500 mm

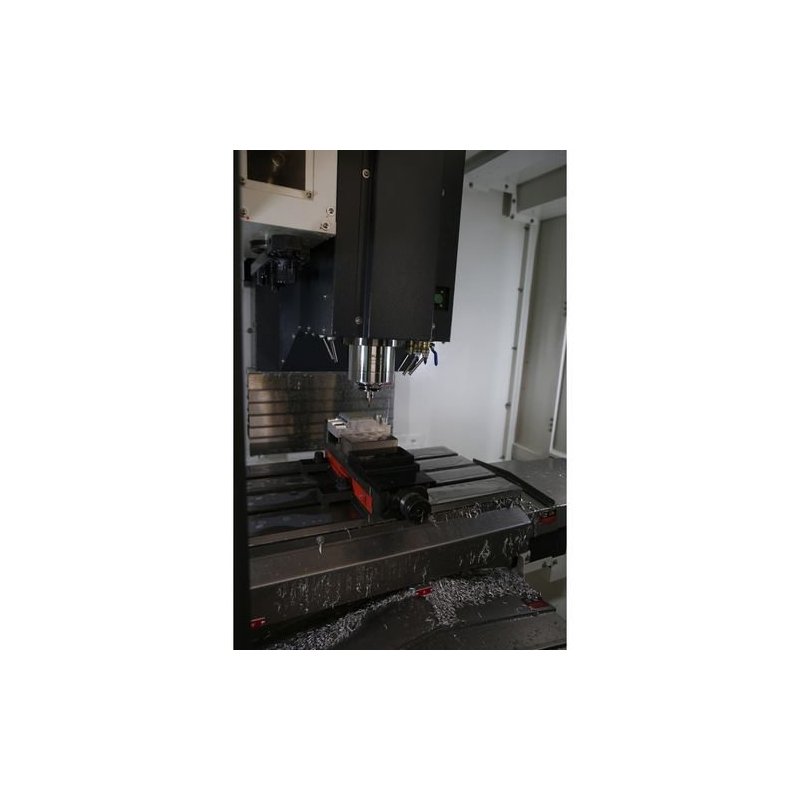

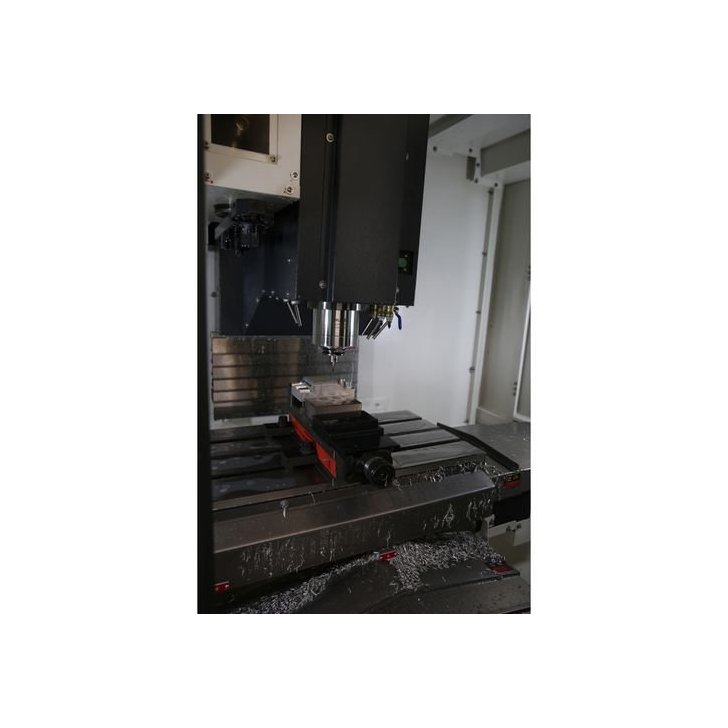

Vertikālā vārpsta
Vārpstas stiprinājums SK 40 / DIN 69871
Ātruma diapazons: 12 000 apgr./min
Piedziņas motora jauda, ​​nepārtraukta darbība S1: 9 kW
Piedziņas motora jauda, ​​S6-30% darbība: 21,2 kW
Piedziņas motora griezes moments, nepārtraukta darbība S1: 57 Nm
Piedziņas motora griezes moments, 30% darbība S6: 135 Nm
Padeves spēks
X ass padeves spēks 3,67 kN
Y ass padeves spēks 3,67 kN
Z ass padeves spēks 6,68 kN
Padeves motora griezes moments
X ass nepārtraukta darbība S1 11 Nm
Y ass nepārtraukta darbība S1 11 Nm
Z ass nepārtraukta darbība S1 20 Nm
Instrumentu mainītājs
Divspēku satvērēja konstrukcija
Instrumentu pozīciju skaits: 20
Maks. instrumenta diametrs, blakus esošās pozīcijas brīvas: 120 mm
Maks. instrumenta diametrs: 78 mm
Maks. instrumenta garums: 300 mm
Maks. instrumenta svars: 8 kg
Instrumenta maiņas laiks: no instrumenta uz instrumentu (no T uz T) 2,5 s
