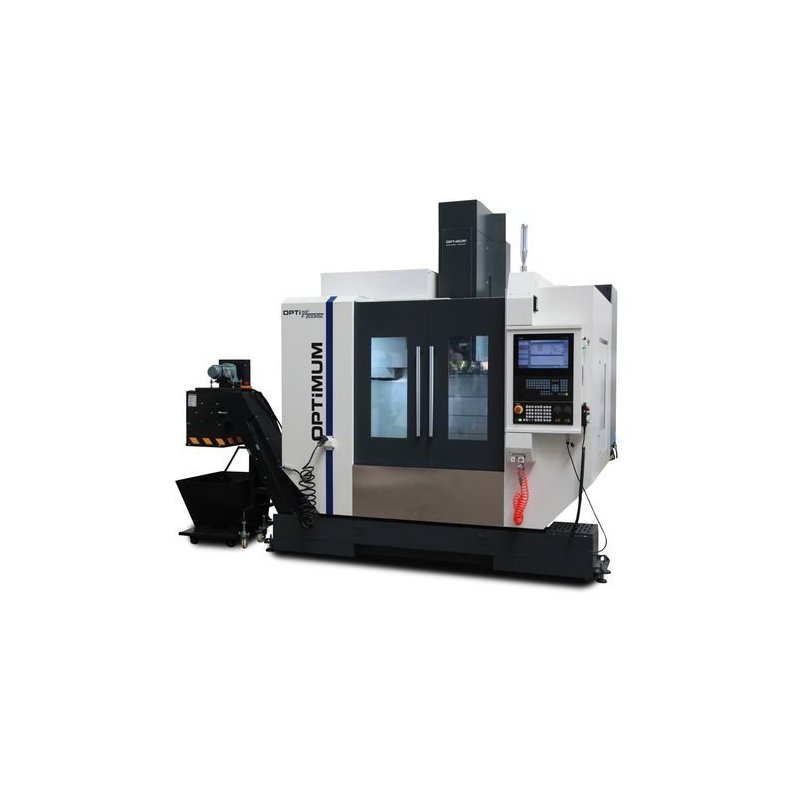

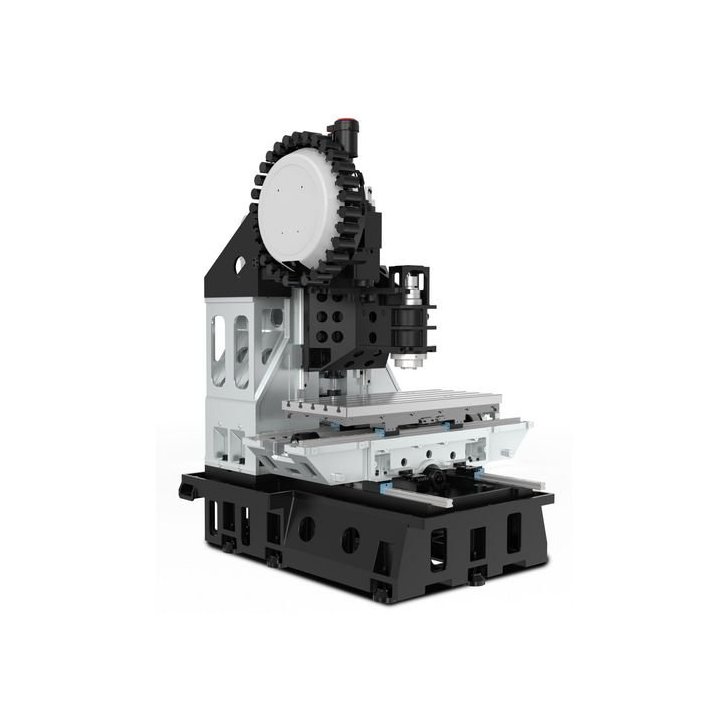

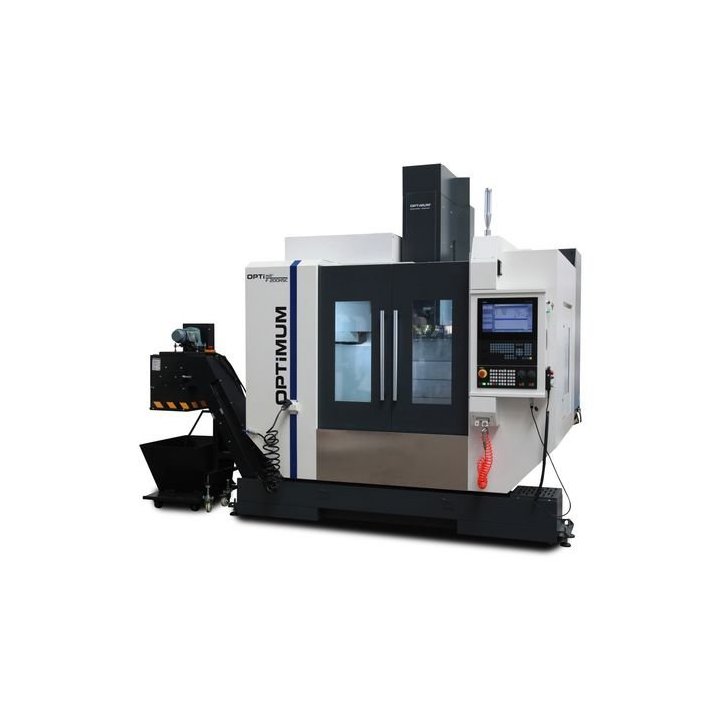

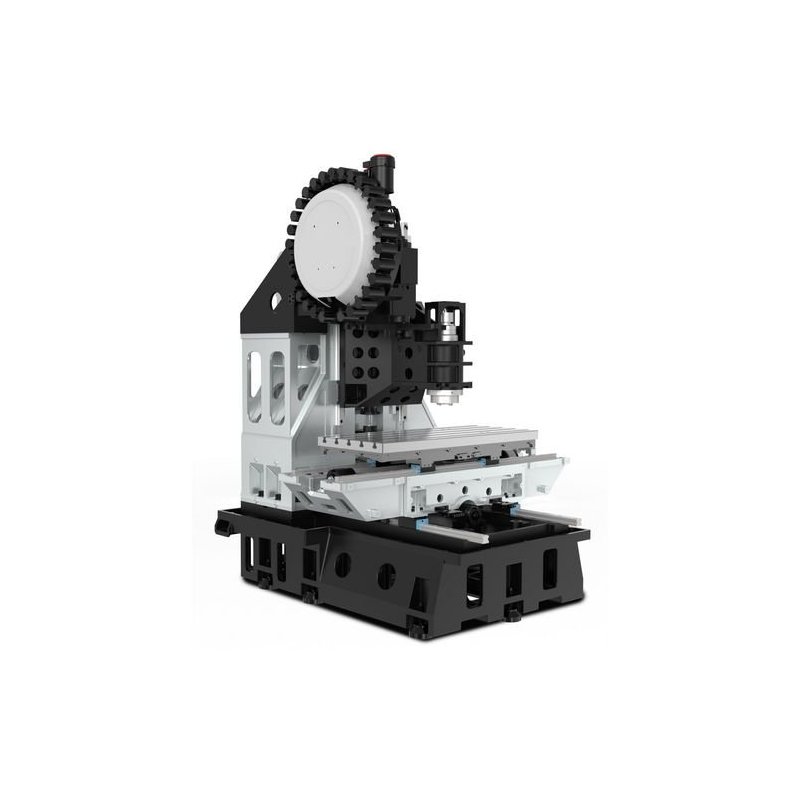

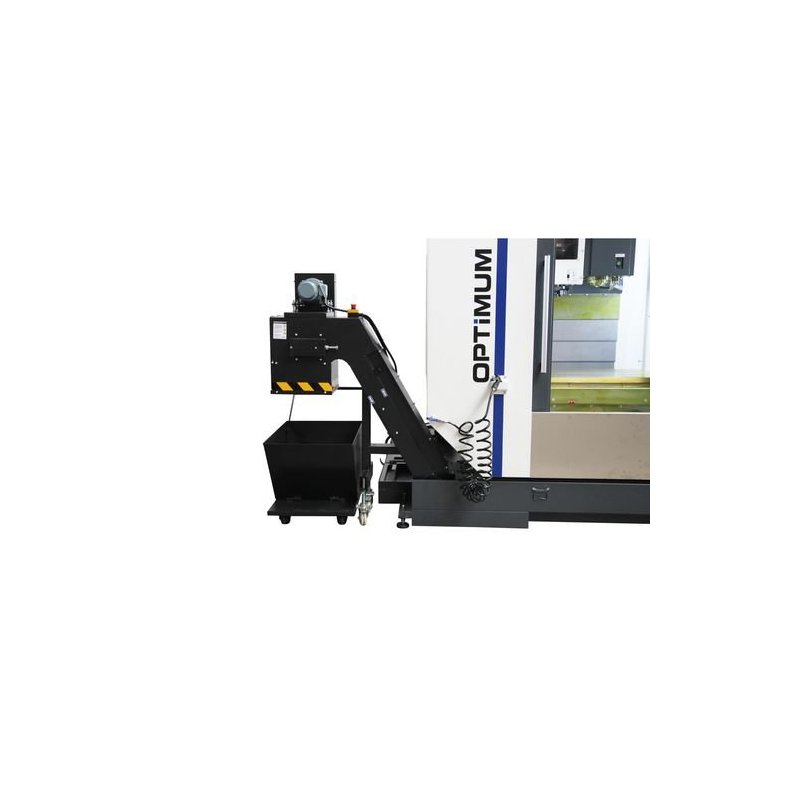

Frēzmašīna CNC OPTImill F 200HSC

Tehniskie dati:

Izmēri un svars
Garums apm. 2400 mm
Platums/dziļums apm. 2355 mm
Augstums apm. 2860 mm
Svars apm. 5500 kg
Ātrgaitas ātrums
X ass 48000 mm/min
Y ass 48000 mm/min
Z ass 48000 mm/min

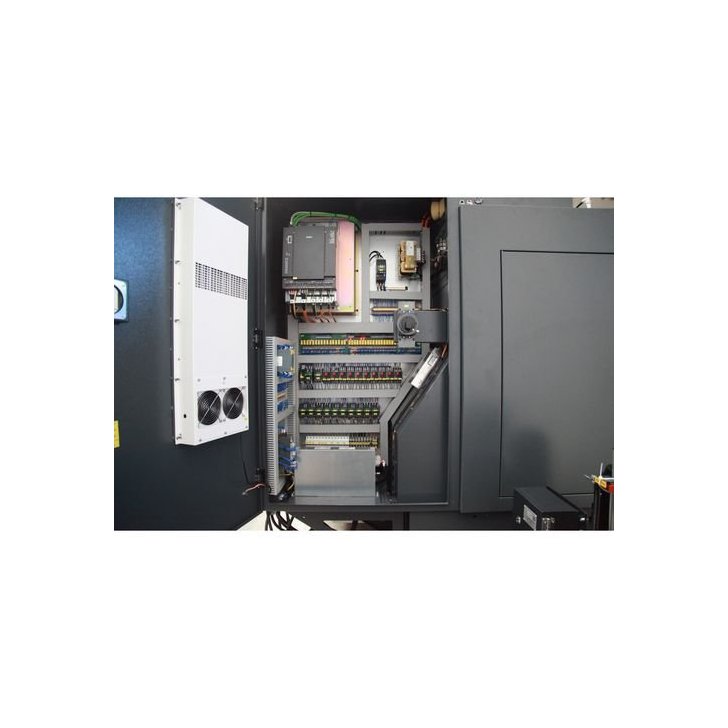

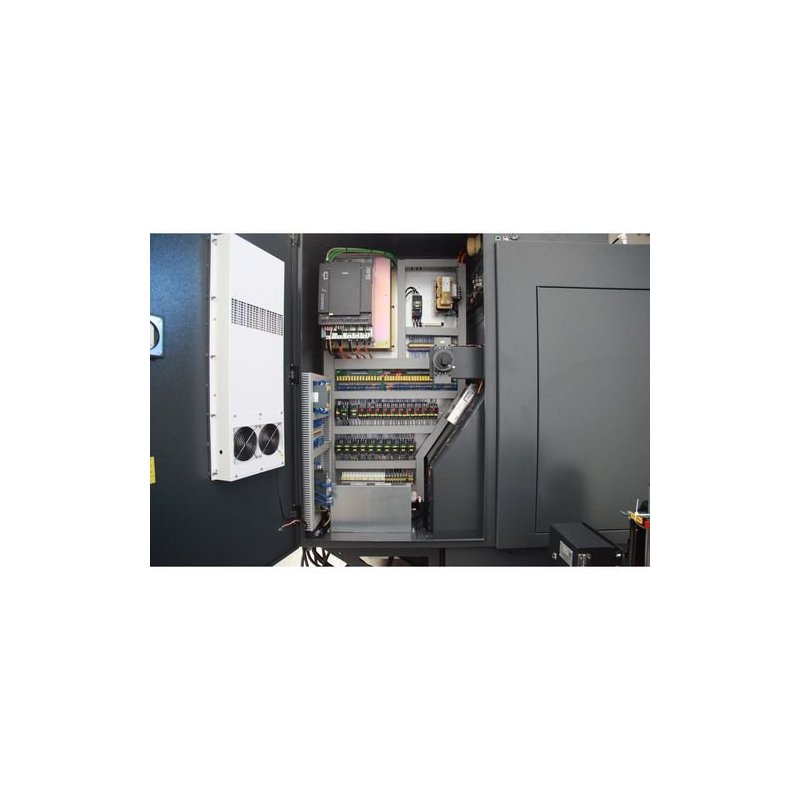

Elektriskie dati
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Elektriskais pieslēgums
Kopējā pieslēgtā slodze 20 kVA

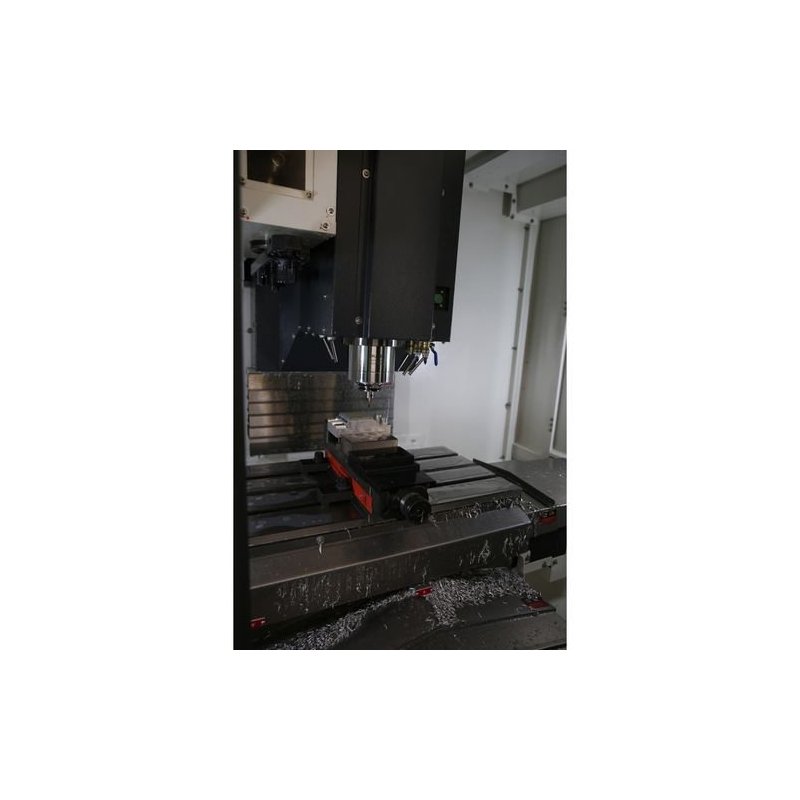

Horizontālais frēzēšanas galds
Garums 1000 mm
Platums 500 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu min. 100 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu maks. 650 mm
T veida rievas izmērs 18 mm
T veida rievu skaits 5
T veida rievu attālums 100 mm
Maksimālā slodze 500 kg
Precizitāte
Atkārtojamība ± 0,005 mm
Pozicionēšanas precizitāte ± 0,005 mm

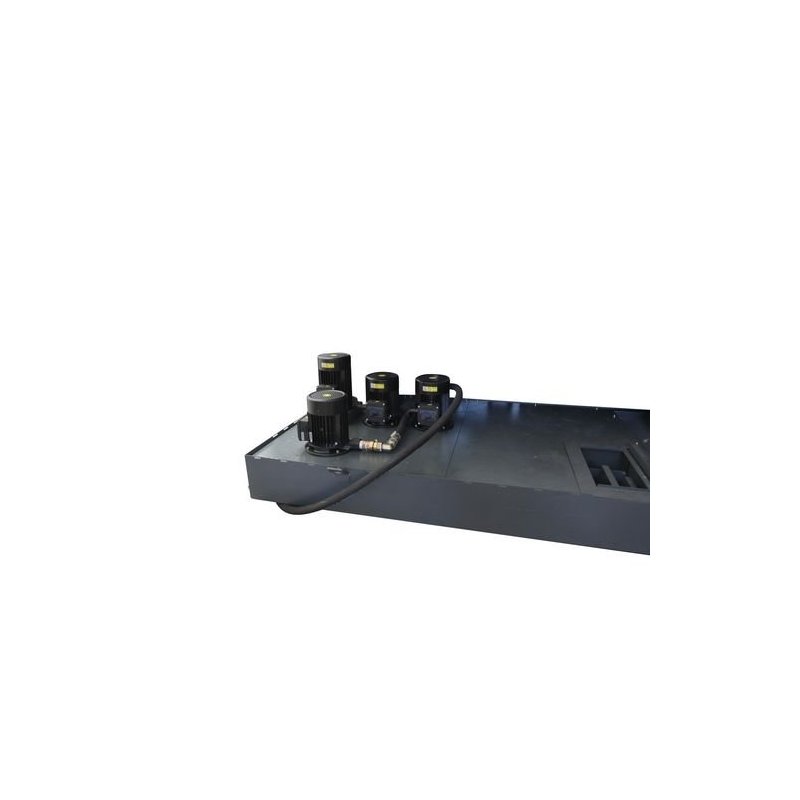

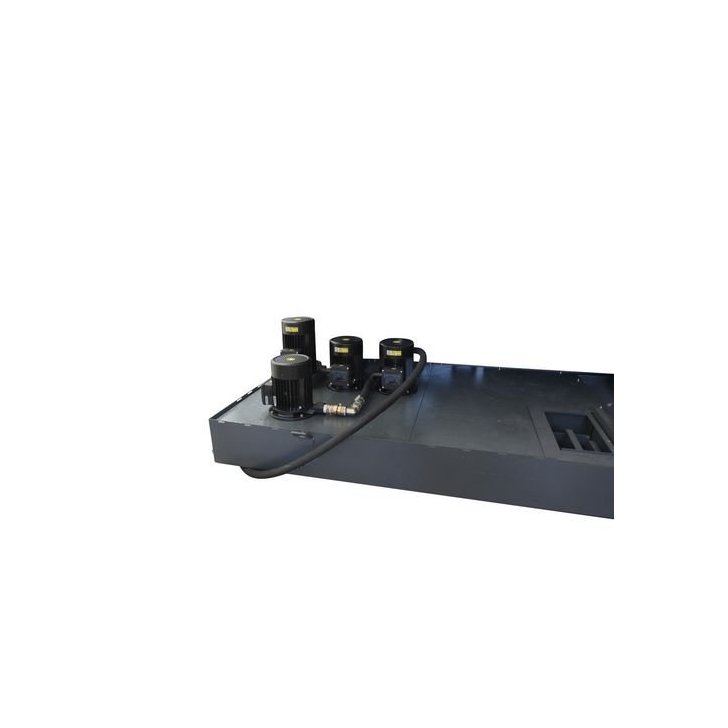

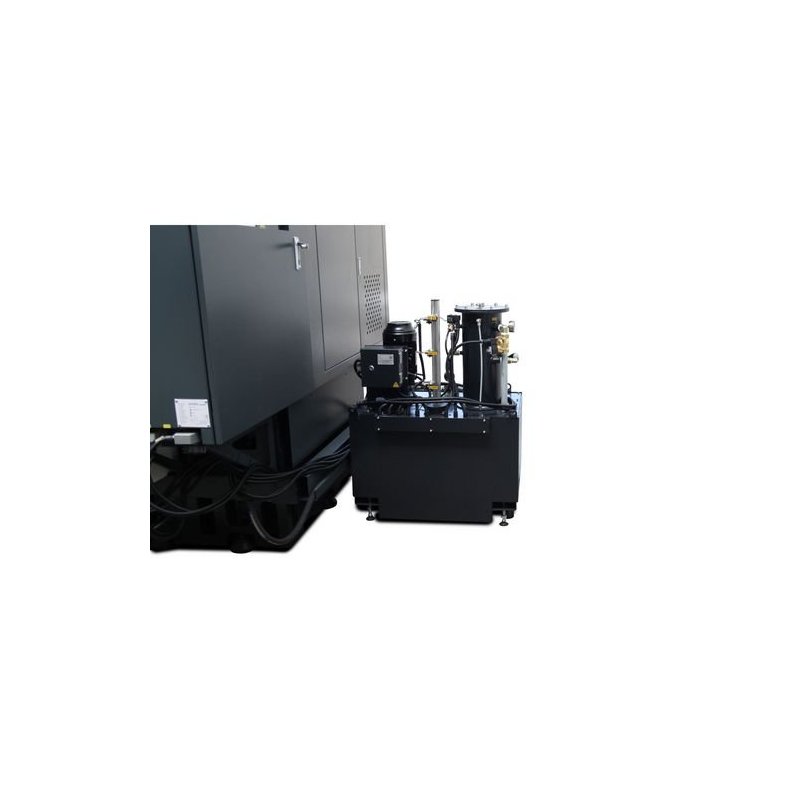

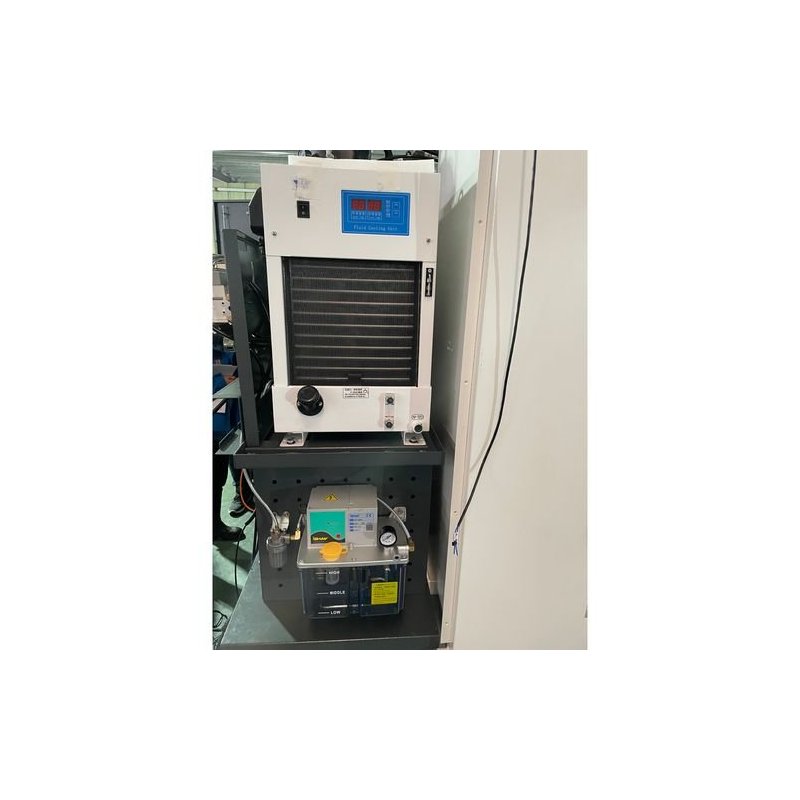

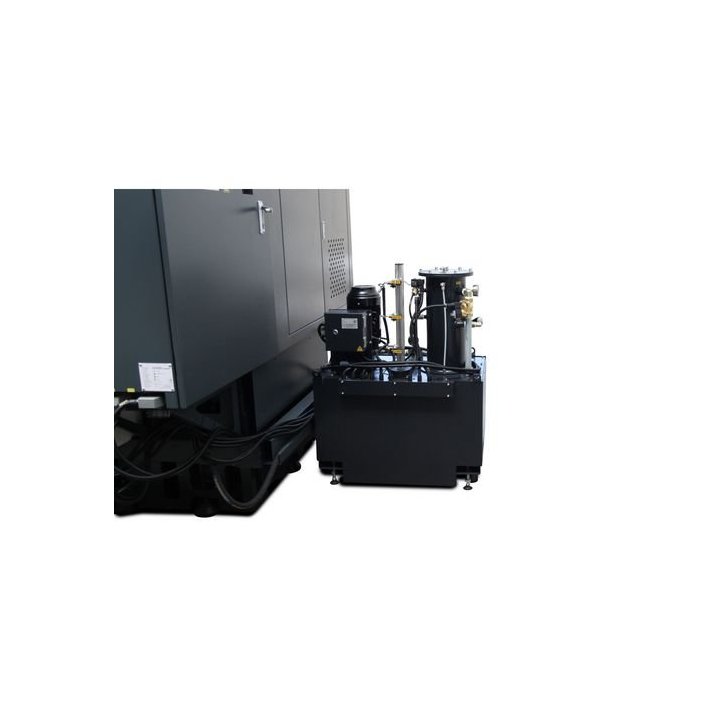

Dzesēšanas un eļļošanas sistēma
Dzesēšanas šķidruma sūkņu skaits: 3
Dzesēšanas šķidruma sūknis(-i): Piedziņas jauda 1000 W
Tvertnes tilpums 200 l
Plūsmas ātrums 35 l/min
Pneimatiskais savienojums
Darba spiediens 6–8 bar
Mašīnas gaisa nepieciešamība 6–8 kg/m³
Sūknis
Sūkņa motora tīrīšanas pistole: 0,53 kW

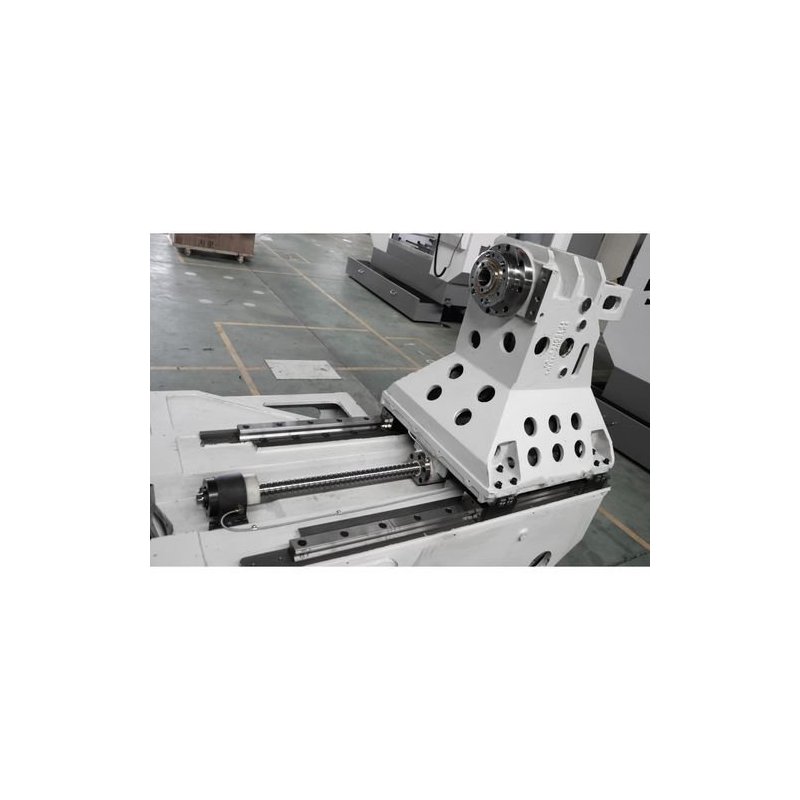

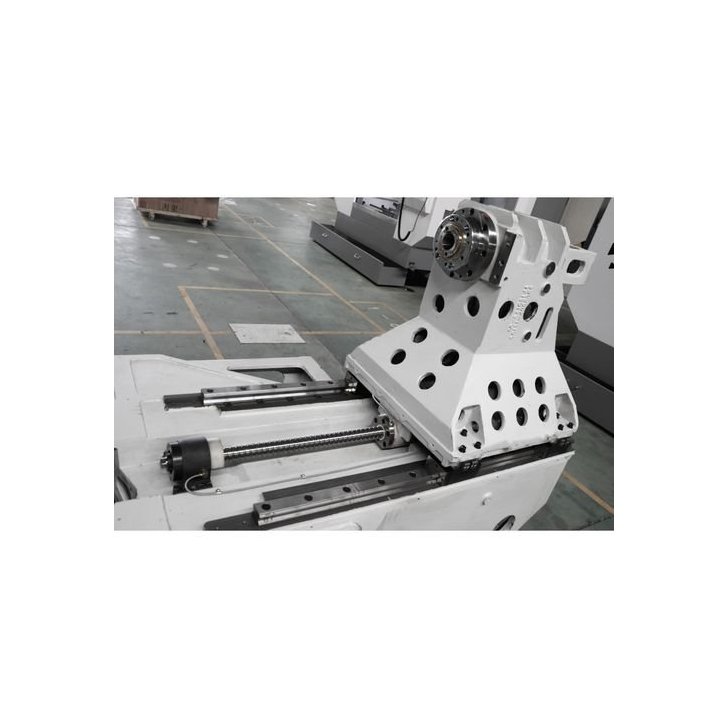

Pārvietošanas ceļš
X ass automātiskā: 850 mm
Y ass automātiskā: 500 mm
Z ass automātiskā: 550 mm
Vertikālā vārpsta
Vārpstas stiprinājums SK 40 / DIN 69871
Ātruma diapazons: 12 000 apgr./min
Piedziņas motora jauda, Nepārtraukta darbība S1: 10,5 kW
Piedziņas motora jauda, ​​S6-30% darbība: 26,4 kW
Piedziņas motora griezes moments, nepārtraukta darbība S1: 50 Nm
Piedziņas motora griezes moments, 30% darbība S6 125 Nm
Padeves spēks
X ass padeves spēks 5,34 kN
Y ass padeves spēks 5,34 kN
Z ass padeves spēks 6,68 kN
Padeves motora griezes moments
X ass nepārtraukta darbība S1 16 Nm
Y ass nepārtraukta darbība S1 16 Nm
Z ass nepārtraukta darbība S1 20 Nm

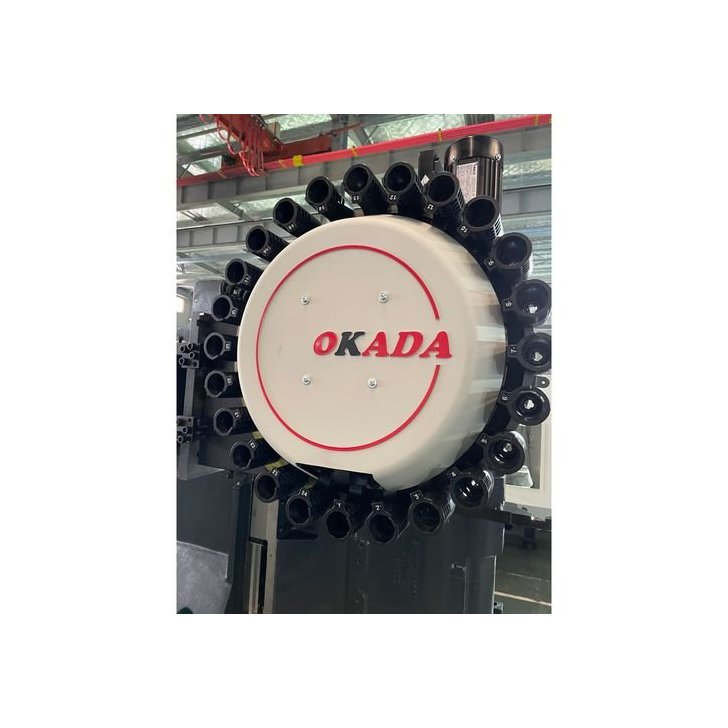

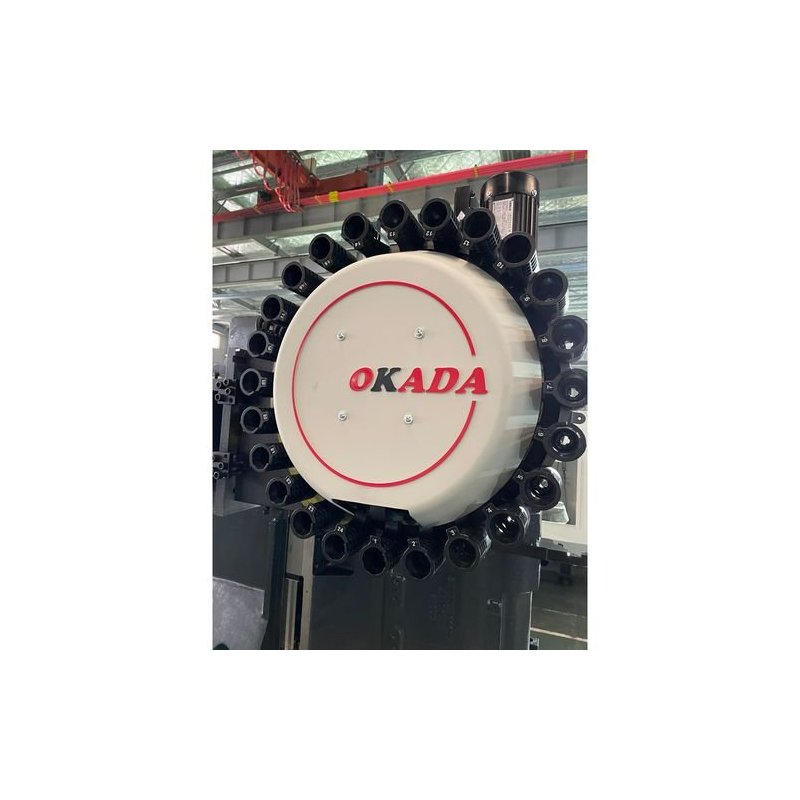

Instrumentu mainītājs
Divspēku satvērēja konstrukcija
Instrumentu pozīciju skaits: 24
Maks. instrumenta diametrs, blakus esošās pozīcijas brīvas: 120 mm
Maks. instrumenta diametrs: 78 mm
Maks. instrumenta garums: 300 mm
Maks. instrumenta svars: 8 kg
Instrumenta maiņas laiks: no instrumenta uz instrumentu (no T uz T) 2,5 s
