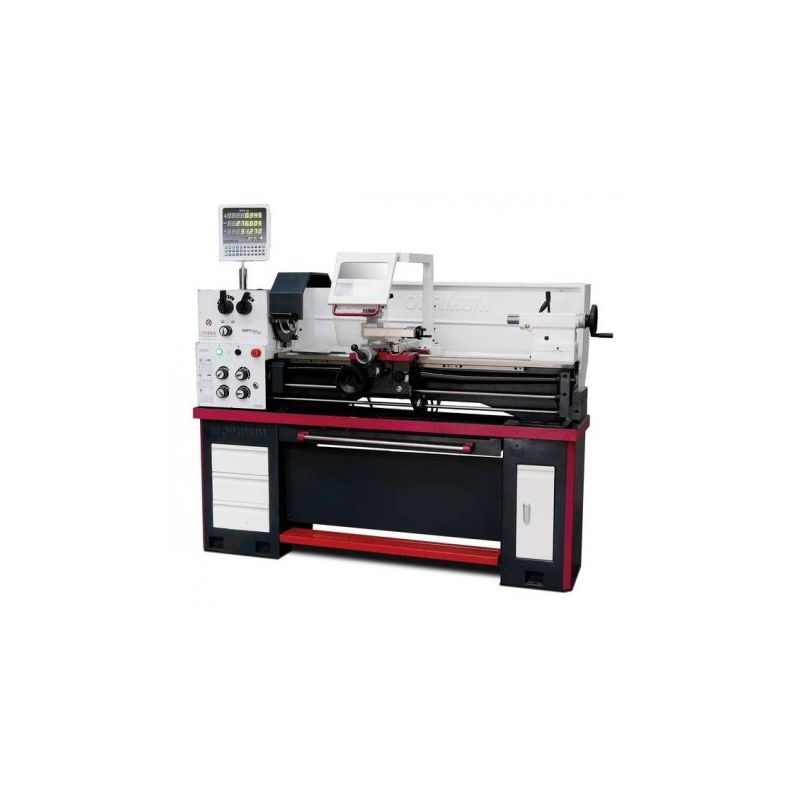

Токарный станок по металлу OPTiturn TH 3610D

Tehniskie dati:

Motora jauda 1,5 kW
Barošanas spriegums 400 V
Garenpadeves diapazons 0,052 – 1,392 mm/apgr.
Garenvirziena padeves skaits 32
Plakanās padeves diapazons 0,014 – 0,38 mm/apgr.
Plakanās padeves skaits 32
Metriskais solis 0,4 – 7 mm/apgr.
Metrisko soļu skaits 26
Imperiālais solis 56–4 pavedieni/1""
Imperiālo laukumu skaits 34
Pārnesumu skaits 8
Ātruma diapazons 70–2000 min¯¹
Vārpstas patrona Camlock DIN ISO 702-2 Nr.5
Vārpstas urbuma/stieņa ejas diametrs 52 mm
Vārpstas konuss MT 6
Instrumentu turētājs maks. patronas augstums 16 mm
Diametrs 42 mm
Gājiens X ass 100 mm
Gājiens Y ass 170 mm

Maks. augstums 180 mm
Maks. platums 980 mm
Kustības diametrs virs mašīnas pamatnes 356 mm
Kustības diametrs pamatnes tiltiņā 516 mm
Virpošanas garums pamatnes tiltiņā 160 mm
Platums 187 mm
