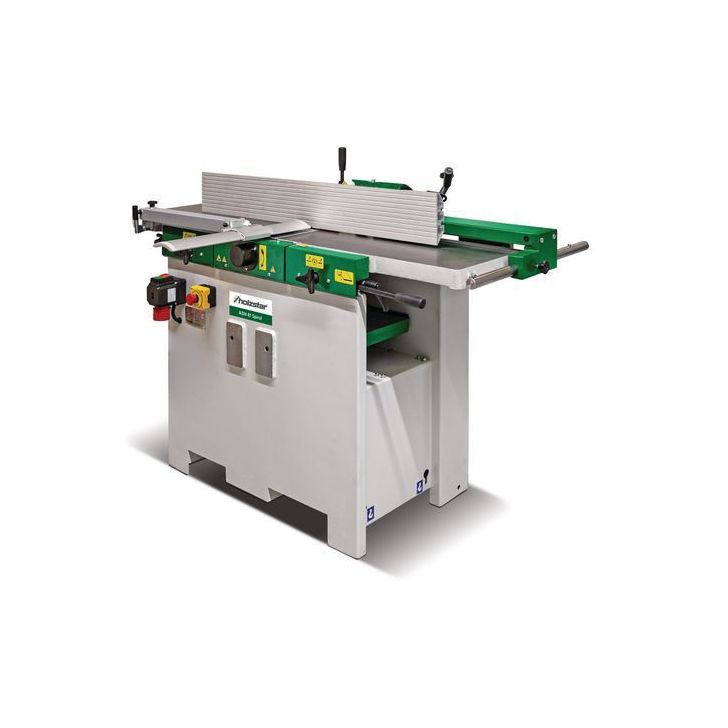

Комбинированный строгальный станок ADH 41 со спиральным валом

Tehniskie dati:

Biezinātājs precīzai, leņķveida gludu virsmu ēvelēšanai

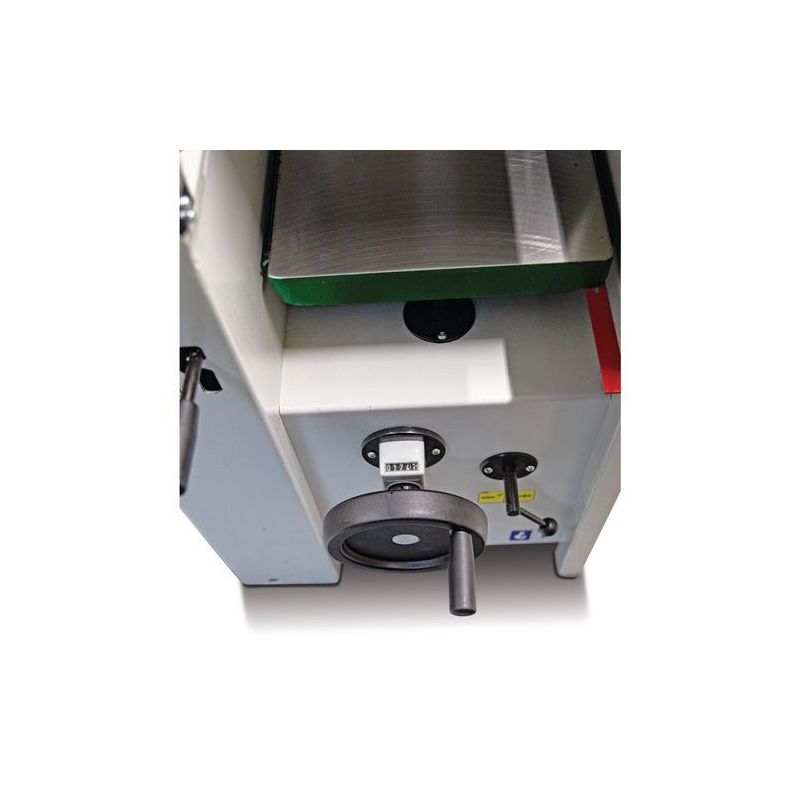

Biezināšanas galds ar centrālās kolonnas vadīklu, papildu vadīklu un mehānisko skaitītāju (precizitāte 0,1 mm)
Lieli galdiņi no pelēkā čuguna ar pulētu virsmu
Izlīdzinošo galdu salokāmie nolokāmie galdi ar atsperu atbalstu ātrai un vienkāršai pārslēgšanai uz biezuma ēvelēšanu dažu sekunžu laikā

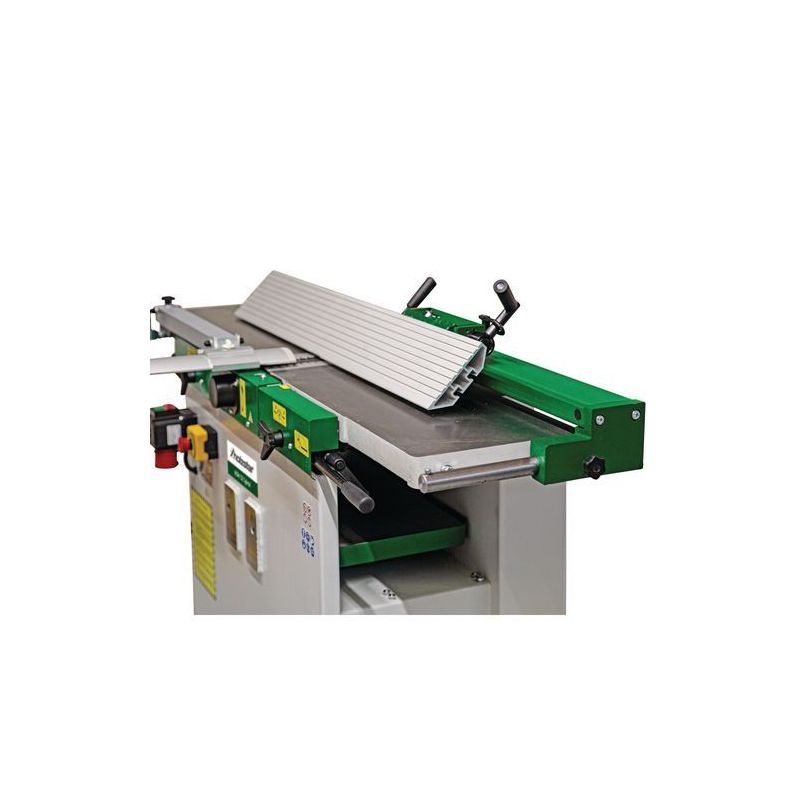

Izturīga profesionāla ēvelmašīnas žogu var pagriezt no 90 līdz +45° leņķī
Telpu taupoša ēvelēšanas žoga sānu novirzīšana
Augstas kvalitātes apstrāde un ergonomisks dizains
Kā papildaprīkojums ir pieejama rievu urbšanas ierīce

Biezumēvele precīzai gludu virsmu ēvelēšanai leņķī
Izturīgs profesionāls ēvelēšanas žogs, ko var pagriezt no 90 līdz +45° leņķī
Vienlaicīga izlīdzinošo galdiņu saliekšana ar atsperu atbalstu ātrai un vienkāršai pārorientēšanai uz biezuma ēvelēšanu dažu sekunžu laikā
Precīza spirālveida griezējgalviņa ar precīziem gultņiem

Izmēri un svars
Garums aptuveni 1800 mm
Platums/dziļums aptuveni 740 mm
Augstums aptuveni 1000 mm
Svars aptuveni 420 kg
Savienotājs
Šķeldas noņemšana maks. 5 mm
Pagrieziena diapazons 90 - 45 °.

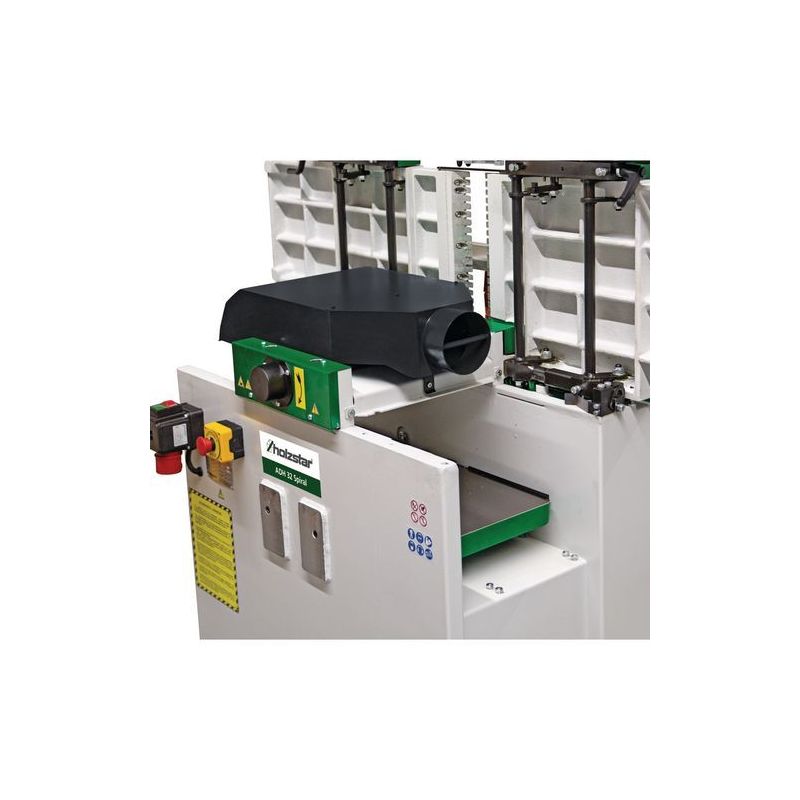

Iesūkšanas savienojums
Sūknēšanas sprauslas diametrs Biezums 120 mm
Biezums
Darba augstums min. 4 mm
Darba augstums maks. 225 mm
Darba garums min. 300 mm
Šķembu noņemšana maks. 5 mm
Elektriskie dati
Piedziņas motora jauda 5,5 kW
Barošanas spriegums 400 V
Tīkla frekvence 50 Hz
Ēvelēšanas frēzes bloks
Tips SPIRAL
Ēvelēšanas nažu skaits 66 gab.
Ātrums 4600 min-¹
Maksimālais ēvelēšanas platums 410 mm
Pie padeves ātrums
Ātrums 8 m/min

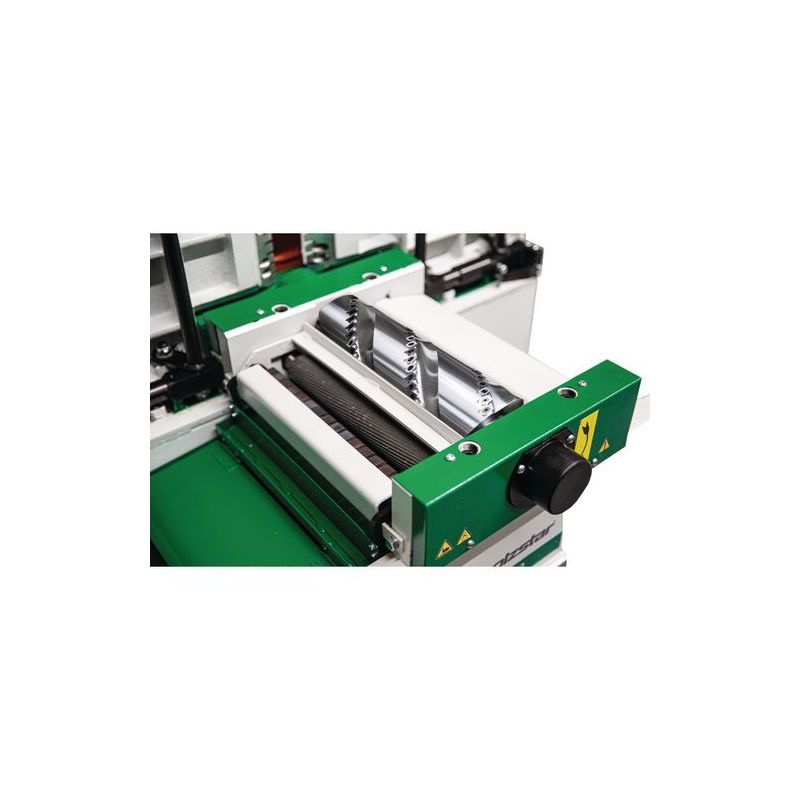

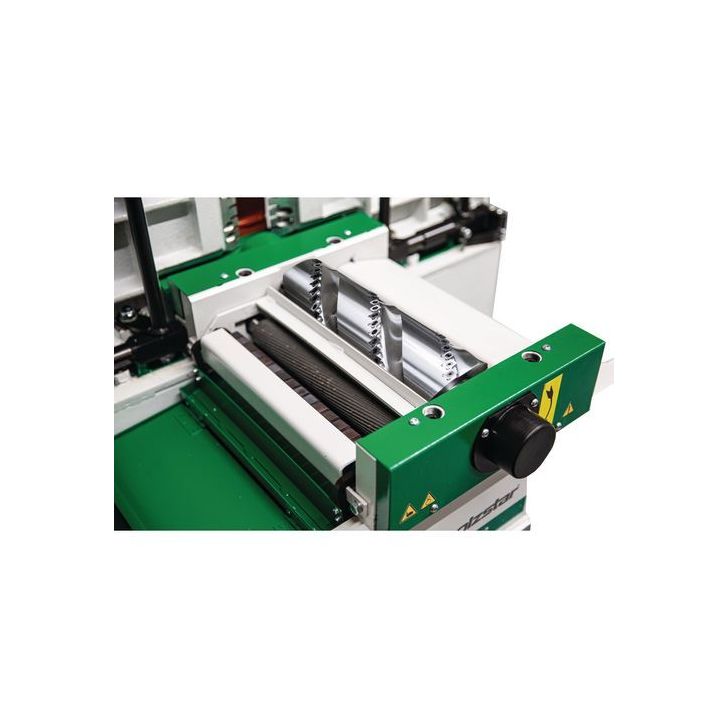

Uzstādīta spirālveida griezējgalviņa

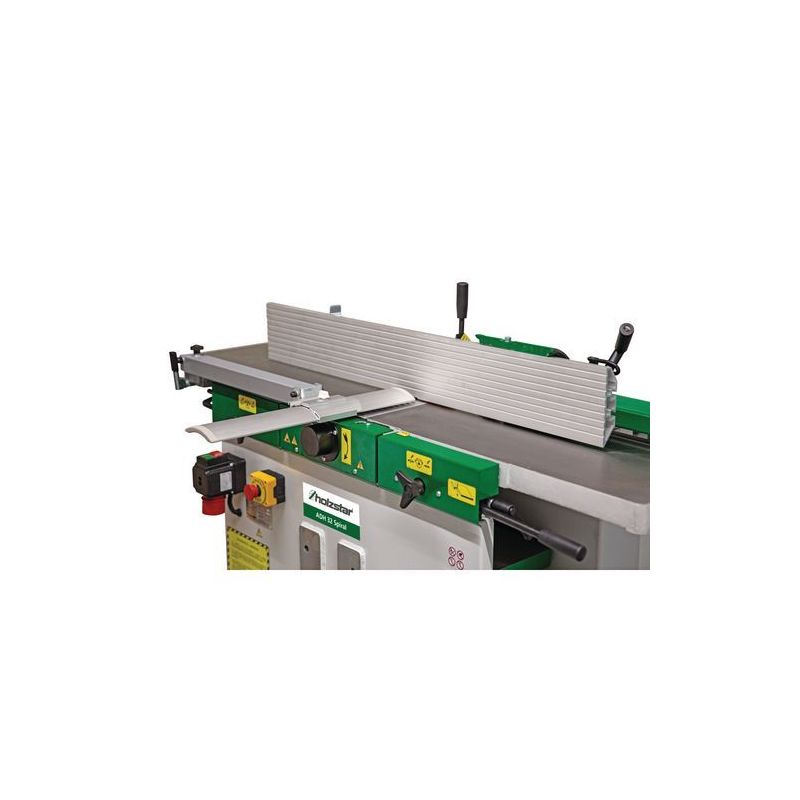

Profesionāls sānu apstrādes žogs
