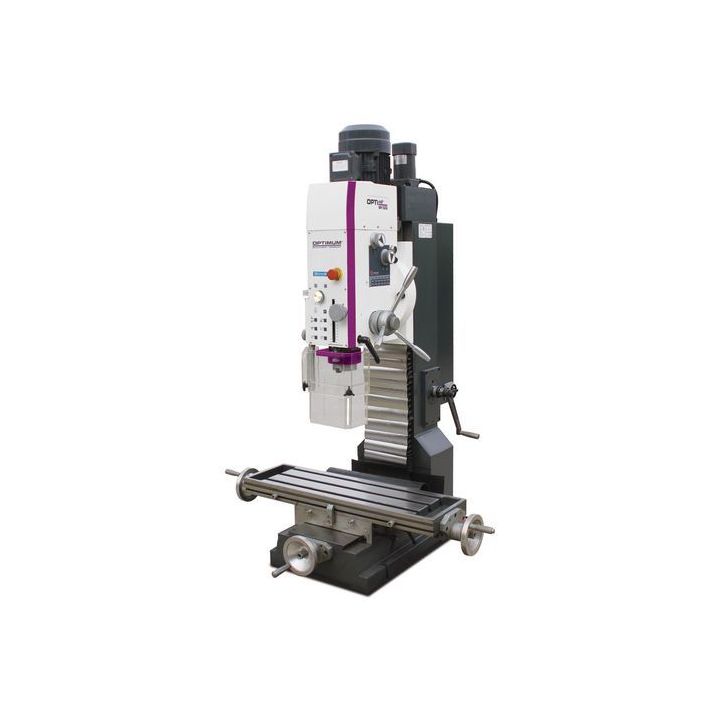

Frēzmašīna Optimum OPTImill MH 50G

Tehniskie dati:

Izmēri un svars
Garums apm. 1210 mm
Platums/dziļums apm. 1020 mm
Augstums apm. 1645 mm
Svars apm. 518 kg
Urbšanas un frēzēšanas jauda
Frēzēšanas galviņas izmērs maks. 80 mm
Frēzes izmērs maks. 32 mm
Urbšanas jauda tēraudā (S235JR) 38 mm
Nepārtrauktas urbšanas jauda tēraudā (S235JR) 32 mm
Elektriskie dati
Piedziņas motora jauda 1,5 / 2,2 kW
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Horizontālais frēzēšanas galds
Garums 850 mm
Platums 240 mm
Attālums no vertikālās vārpstas līdz frēzēšanas galdam maks. 545 mm
T veida rievas izmērs 18 mm
T veida rievu skaits 3
T veida rievu attālums 80 mm
Maks. slodze 175 kg
Pārvietošanās ceļš
X ass manuāla 520 mm
Y ass manuāla 260 mm
Z ass manuāla 465 mm
Z ass automātiskā 385 mm
Vertikālā vārpsta
Kakls 260 mm
Vārpstas stiprinājums BT 40
Ātruma diapazons 225–3260 apgr./min
Ātruma diapazonu skaits 2 x 6
Frēzēšanas galviņas rotācijas diapazons Z - X plakne ± 30 °
Spilvena diametrs 80 mm
Spilvena gājiens 115 mm
