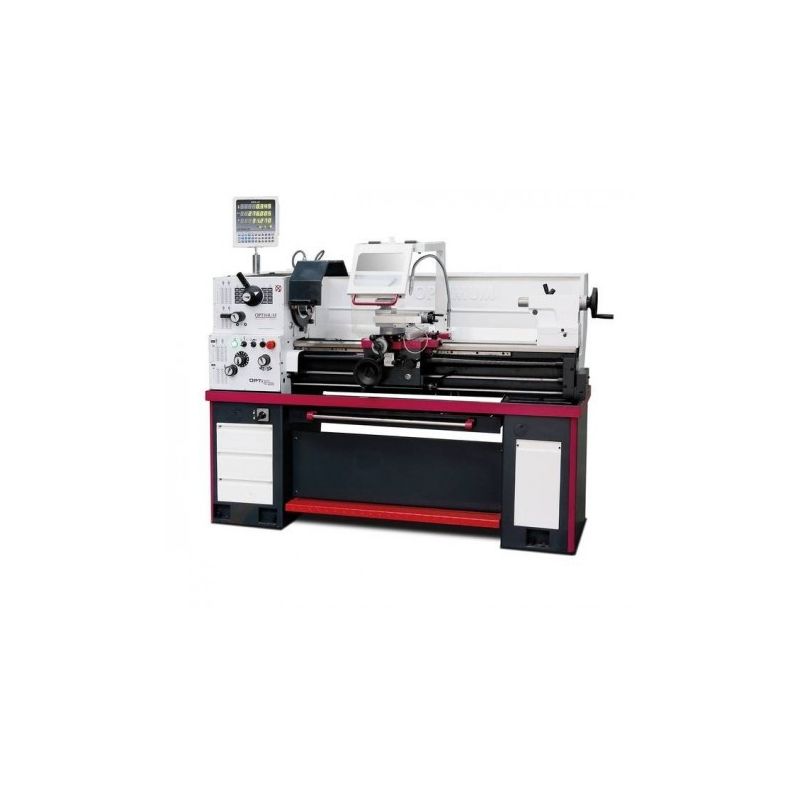

Metal lathe OPTiturn TH 4010D

Tehniskie dati:

Elektriskais savienojums 400 V / 3 Ph ~50 Hz
Piedziņas motors 2,4 kW
Vārpstas konuss MT 6
Vārpstas turētājs Camlock DIN ISO 702-2 Nr.5
Vārpstas urbums, stieņa ejas diametrs Ø 52 mm
Četrkāršā instrumentu turētāja stiprinājuma augstums maks. 16 mm
Centra augstums 205 mm
Centra platums 1000 mm
Kustīgās daļas diametrs virs mašīnas pamatnes 410 mm (1)
Kustība pamatnē 540 mm
Pagrieziena garums pamatnē 165 mm
Pamatnes platums 206 mm
Vārpstas apgriezieni 45 - 1800 apgr./min.
ātrumi 16 ātrumi
Augšējais slīdnis, gājiens 100 mm
Šķērsslīdņa gājiens 195 mm
Gareniskā padeve diapazonā no 0,043 līdz 0,653 mm/apgr. (48 padeves)
Šķērspadeve 0,015–0,206 mm/apgr. (48 padeves)
Solis — metrika diapazonā no 0,4 līdz 7 mm/apgr. (42 līmeņi)
Solis — collas diapazonā no 70 līdz 4 pagriezieniem/collā (42 līmeņi)
Sēdeklis ar aizmugurējo balstu MT 3
Aizmugures vārpstas uzmavas diametrs/gājiens Ø 45 mm / 130 mm
Garums x platums x augstums 1 920 x 740 x 1 222 mm
Neto svars 775 kg
