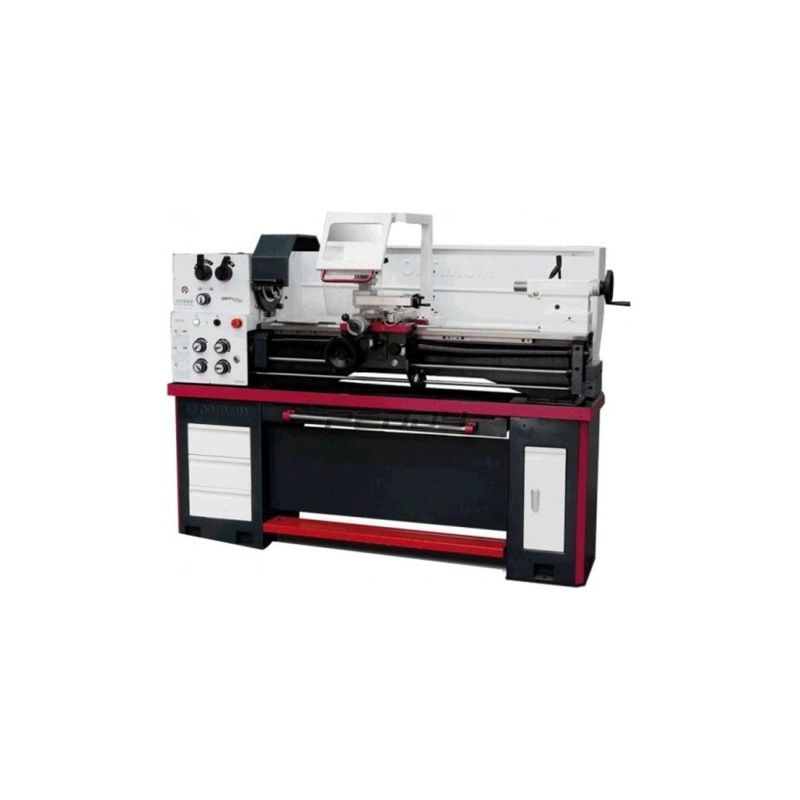

Metal lathe OPTiturn TH 3610

Tehniskie dati:

Savienojums 400 V / 3 Ph ~50 Hz
Piedziņas motors 1,5 kW
Vārpstas konuss MT 6
Vārpstas turētājs Camlock DIN ISO 702-2 Nr.5
Vārpstas urbums, stieņa ejas diametrs Ø 52 mm
Četrkāršā instrumentu turētāja stiprinājuma augstums maks. 16 mm

Darba zona
Centra augstums 180 mm
Centra platums 980 mm
Kustīgās daļas diametrs virs iekārtas pamatnes 356 mm (1)
Kustīgā daļa 516 mm
Pagrieziena garums 160 mm
Platums 187 mm

Vārpstas apgriezieni 70 - 2000 apgr./min.
Pārnesumu skaits 8 pārnesumi

Gājiens, augšējais slīdnis 100 mm
Gājiens, šķērsslīdnis 170 mm

Gareniskā padeve diapazonā no 0,052 līdz 1,392 mm/apgr. (32 padeves)
Šķērspadeve 0,014–0,38 mm/apgr. (32 padeves)
Solis — metrika diapazonā no 0,4 līdz 7 mm/apgr. (26 soli)
Solis — collas diapazonā no 56 līdz 4 pagriezieniem/collā (34 līmeņi)

Sēdeklis ar aizmugurējo balstu MT 3
Aizmugures vārpstas uzmavas diametrs / gājiens Ø 42 mm / 120 mm
Garums x platums x augstums 1 930 x 725 x 1 350 mm
Neto svars 610 kg
