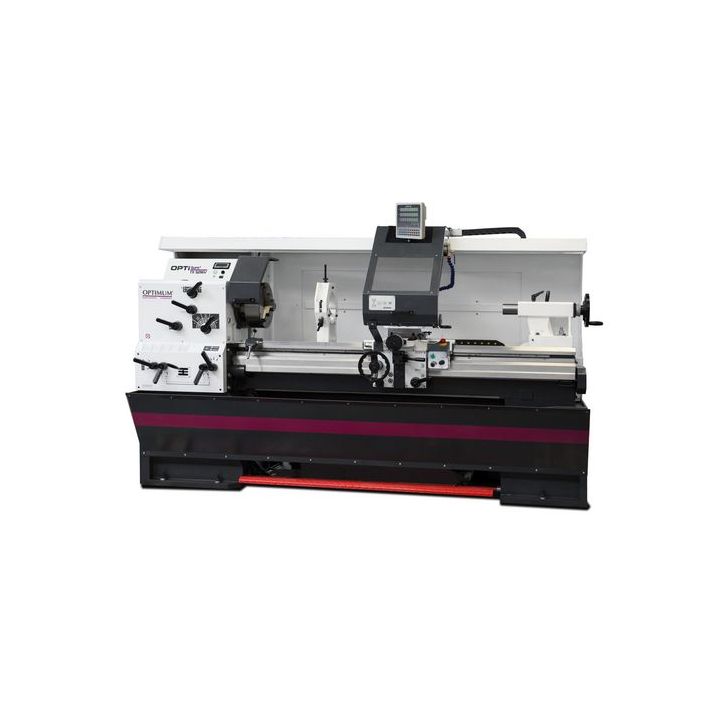

Virpa metālam Optimum OPTIturn TX 5216V

Tehniskie dati:

Izmēri un svars
Garums aptuveni 2925 mm
Platums/dziļums aptuveni 1195 mm
Augstums aptuveni 1930 mm
Svars aptuveni 2470 kg
Darba zonas
Centra augstums 260 mm
Centra attālums 1600 mm
Šūpoles diametrs virs mašīnas pamatnes 520 mm
Šūpoles diametrs virs šķērsslaida 324 mm
Gultas platums 350 mm
Ātruma diapazons
Ātruma diapazonu skaits: 2 x 3 soļi
Ātruma diapazons 12–1800 apgr./min
Elektriskie dati
Piedziņas motora jauda 5,5 kW
Kopējā pieslēgtā slodze 5,5 kW
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Dzesēšanas eļļošanas sistēma
Dzesēšanas šķidruma sūkņa jauda 60 W
Aizmugurējais balsts
Stiprinājums MT 5
Spilvena gājiens 180 mm
Spilvena diametrs 72 mm
Vārpsta
Vārpstas stiprinājums Camlock DIN ISO 702-2 Nr. 8
Vārpstas urbuma/stieņa diametrs 80 mm
Instrumentu turētājs SWH 7C
Vārpstas konuss MT 7
Soļi
Metriskais solis 0,5– 15 mm/apgr.
Metrisko soļu skaits 55
Collas solis 60 – 2 soļi/1 colla
Collas soļu skaits 55
Diametrālais solis 120 – 4 soļi/π
Diametrālo soļu skaits 55
Modulārā vītnes solis 0,25 – 7,5 mm x π
Modulāro vītnes soļu skaits 55
Gājiens
Augšējā slaida gājiens 170 mm
Šķērsslaida gājiens 340 mm
Gultas slaida gājiens 1400 mm
Padeve
Padeves diapazons gareniski 0,05 – 1,5 mm/apgr.
Garenisko padeves reižu skaits 55
Virsmas padeves diapazons: 0,025 – 0,75 mm/apgr.
Virsmas padeves reižu skaits: 55
