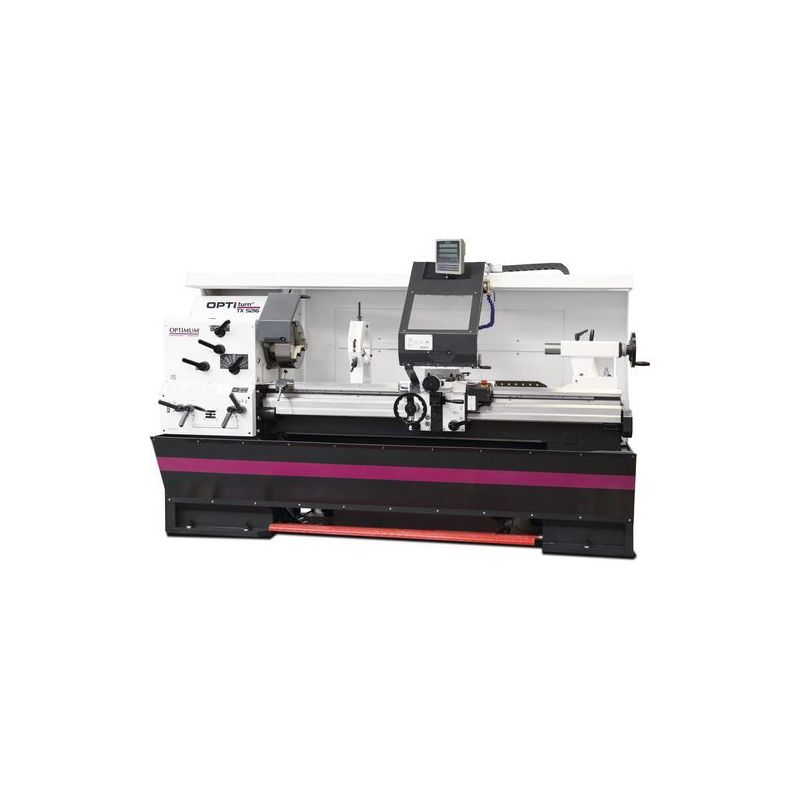

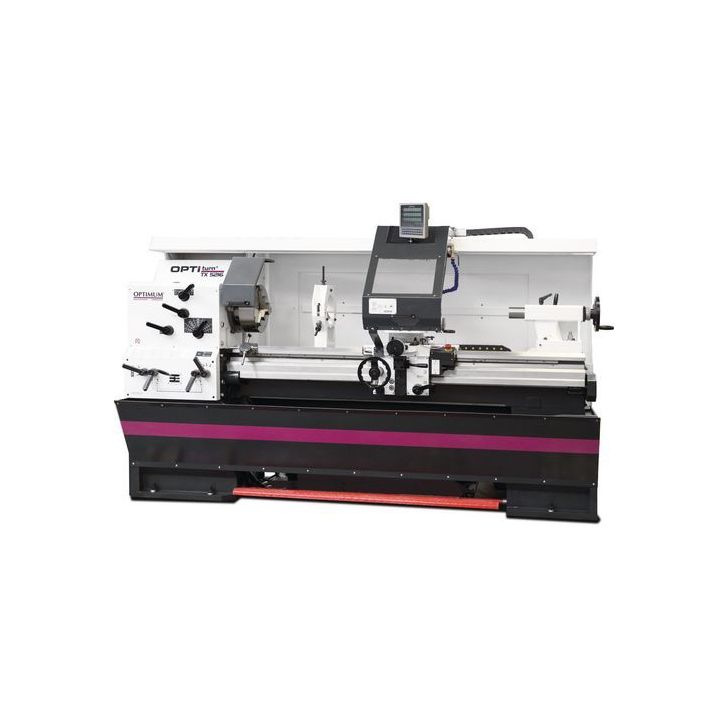

Virpa metālam Optimum OPTIturn TX 5216 - DPA 32-3

Tehniskie dati:

Izmēri un svars
Garums aptuveni 3016 mm
Platums/dziļums aptuveni 1270 mm
Augstums aptuveni 2217 mm
Svars aptuveni 2470 kg
Darba zonas
Centra augstums 260 mm
Centra attālums 1600 mm
Šūpoles diametrs virs mašīnas pamatnes 520 mm
Šūpoles diametrs virs šķērsslaida 324 mm
Virpošanas garums pamatnes tiltiņā 780 mm
Pamatnes platums 350 mm
Ātruma diapazons
Ātruma diapazonu skaits 12
Ātruma diapazons 30–1500 apgr./min

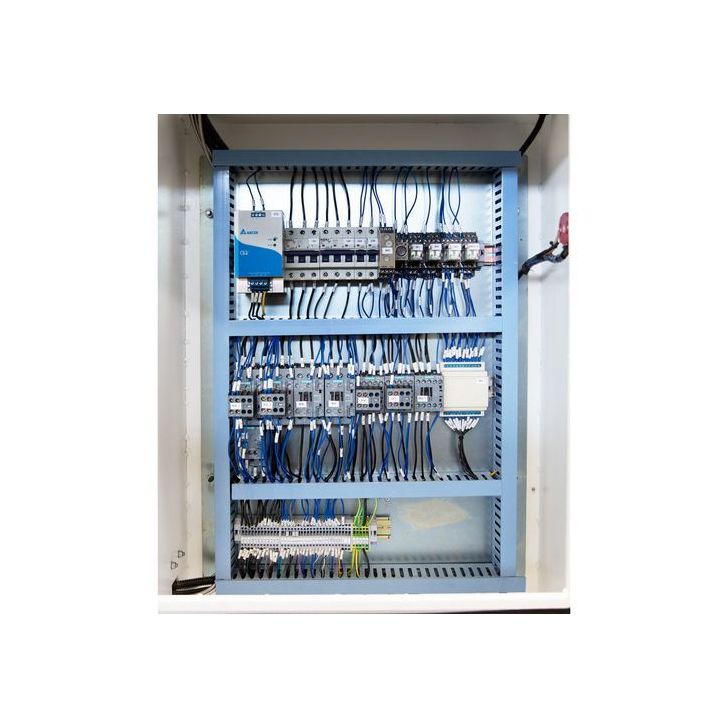

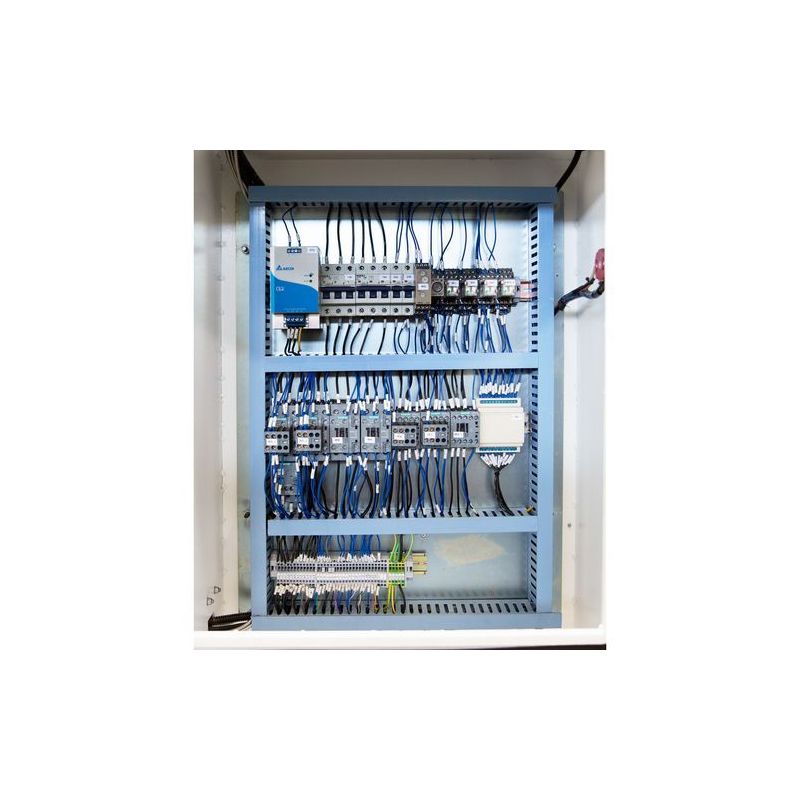

Elektriskie dati
Piedziņas motora jauda 5,5 kW
Kopējā pieslēgtā slodze 6,1 kW
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Dzesēšanas eļļošanas sistēma
Dzesēšanas šķidruma sūkņa jauda 100 W
Aizmugurējais balsts
MK5 stiprinājums
Spilvena gājiens 180 mm
Spilvena diametrs 72 mm
Vārpsta
Vārpstas stiprinājums Camlock DIN ISO 702-2 Nr. 8
Vārpstas urbuma/stieņa diametrs 80 mm
Vārpstas konuss MT7
Soļi
Metriskais solis 0,5–15 mm/apgr.
Metrisko soļu skaits 55
Collas solis 60 – 2 vītnes/1 colla
Collas soļu skaits 55
Diametrālais solis 120 – 4 vītnes/π
Diametrālo soļu skaits 55
Modulārā vītnes solis 0,25 – 7,5 mm x π
Modulāro vītnes soļu skaits 55
Gājiens
Augšējā slaida gājiens 170 mm
Šķērsslaida gājiens 350 mm
Gultas slaida gājiens 1400 mm
Padeve
Padeves diapazons gareniski 0,05 – 1,5 mm/apgr.
Padeves reižu skaits gareniski 55
Virziena padeves diapazons 0,025 – 0,75 mm/apgr.
Virziena padeves reižu skaits 55
