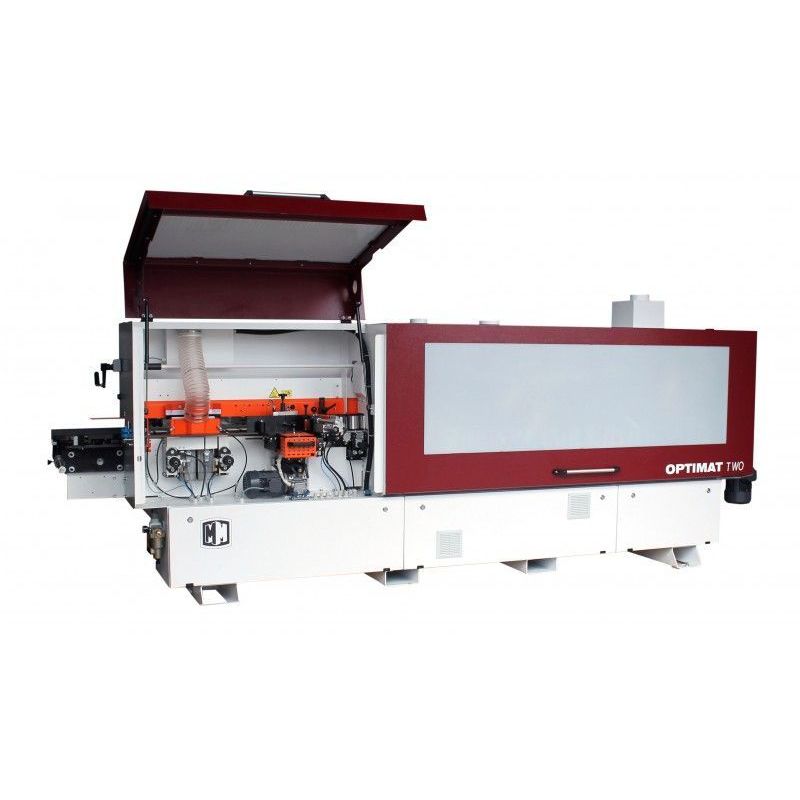

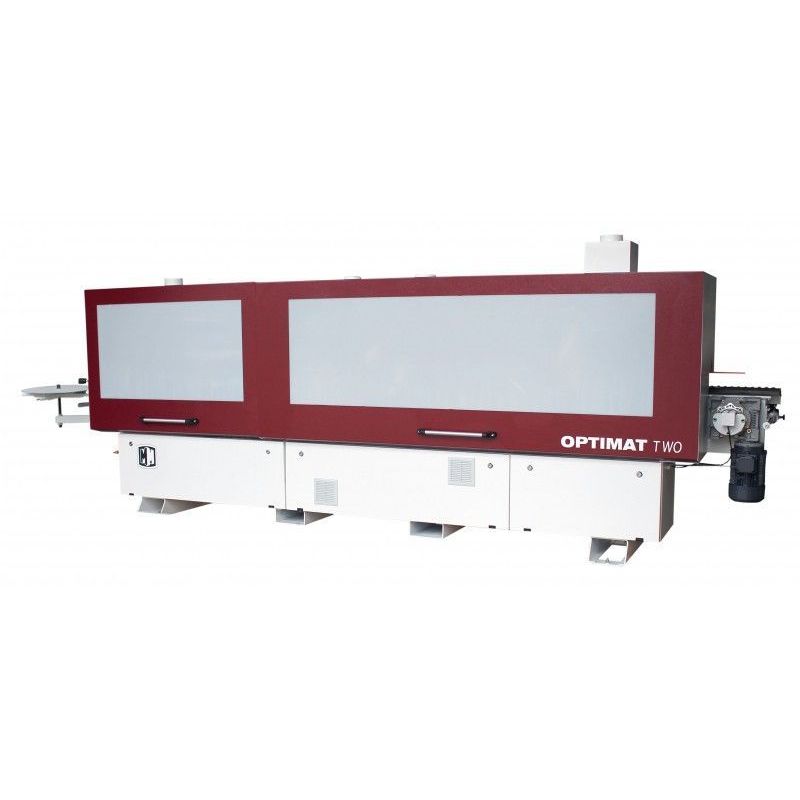

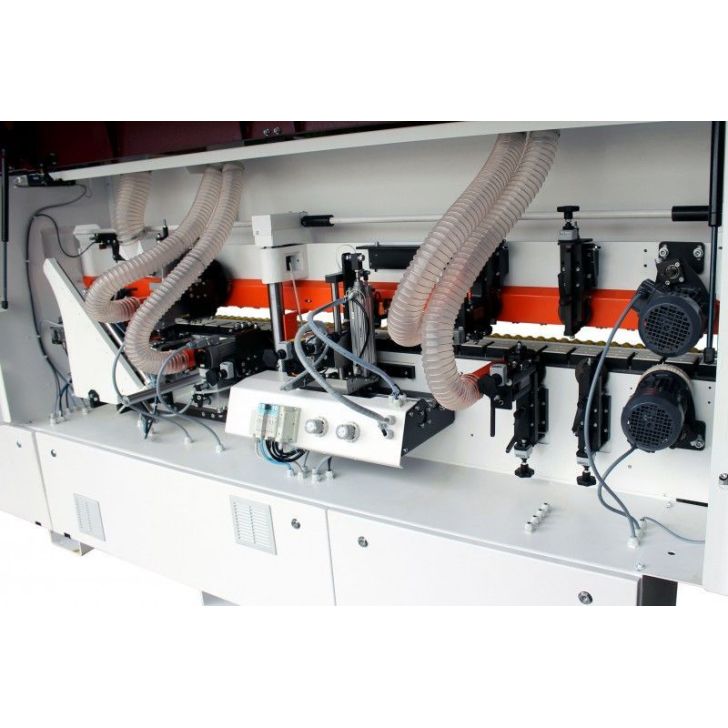

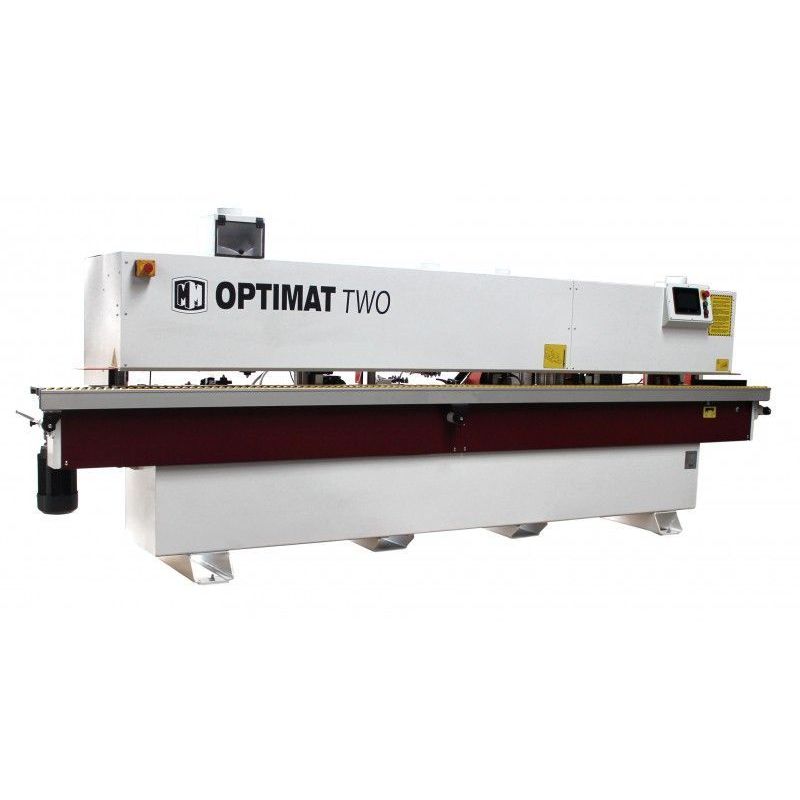

OPTIMAT TWO malu apstrādes iekārta ar priekšfrēzēšanu un stūru savienošanu

Tehniskie dati:

- Līmes uzklāšana ar rullīti tajā pašā virzienā, kurā notiek apstrādājamā izstrādājuma padeve, neregulējot materiāla biezumu.
- Ar teflonu pārklāta līmes tvertne zem līmes veltņa.
- Elektroniska līmes temperatūras kontrole (līmes darba temperatūra 190°).
- Automātiska līmes temperatūras samazināšana pēc uzklāšanas.
- Mehānisks finiera spiediens.

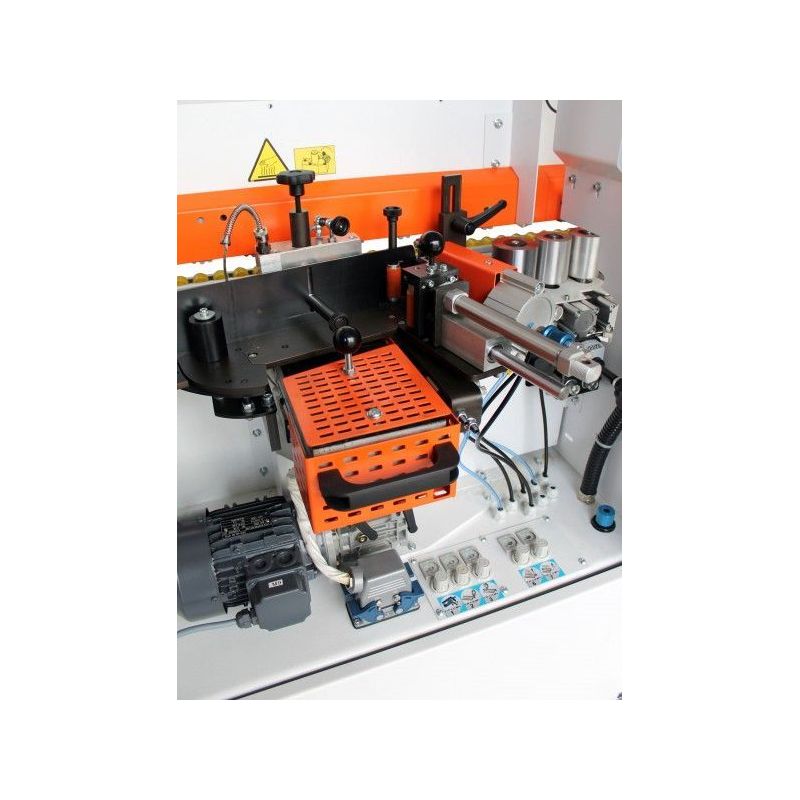

- 2 atsevišķi zāģi finiera sākuma un beigu apdares griešanai (110 fi x 32 fi Z=30 zobu), kas uzstādīti uz REXROT vadotnēm

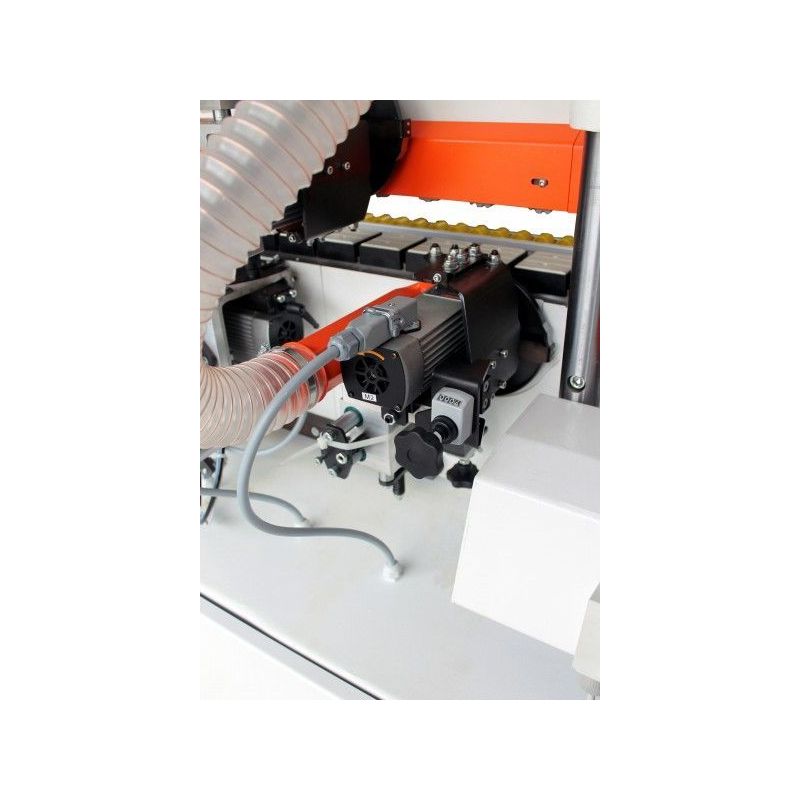

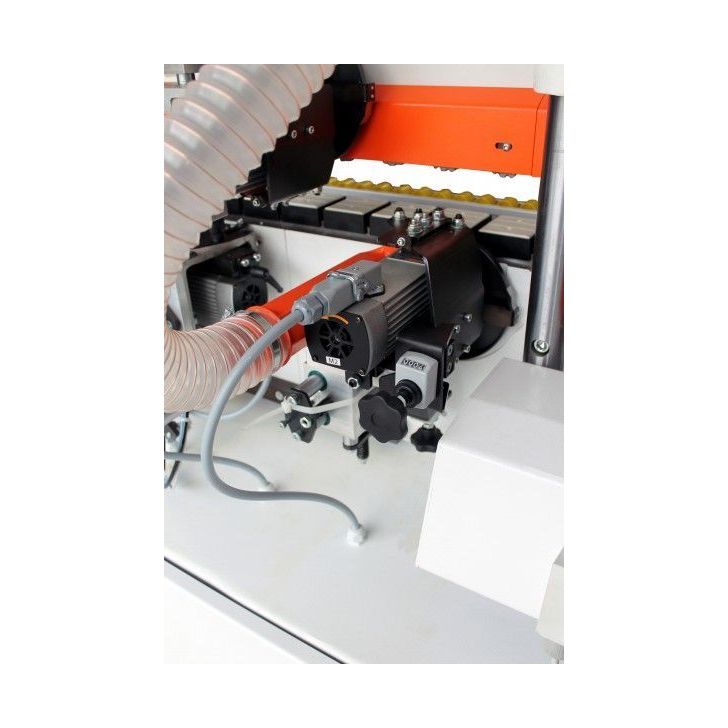

. - Apgriešanas ierīce ar HF motoru - 200 Hz, 12000 apgr./min.

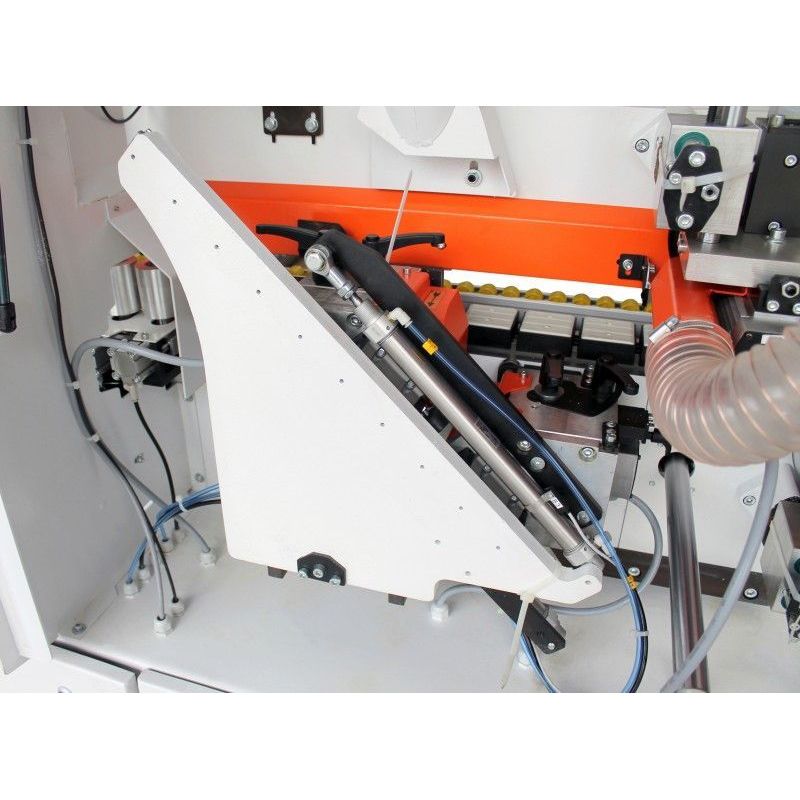

- Biezu PVC/ABS materiālu priekšizgriešana ar giljotīnu, maksimālās malas 3x45.
- Malu griešanas bloks, R2 vai R3 mm (pēc izvēles).

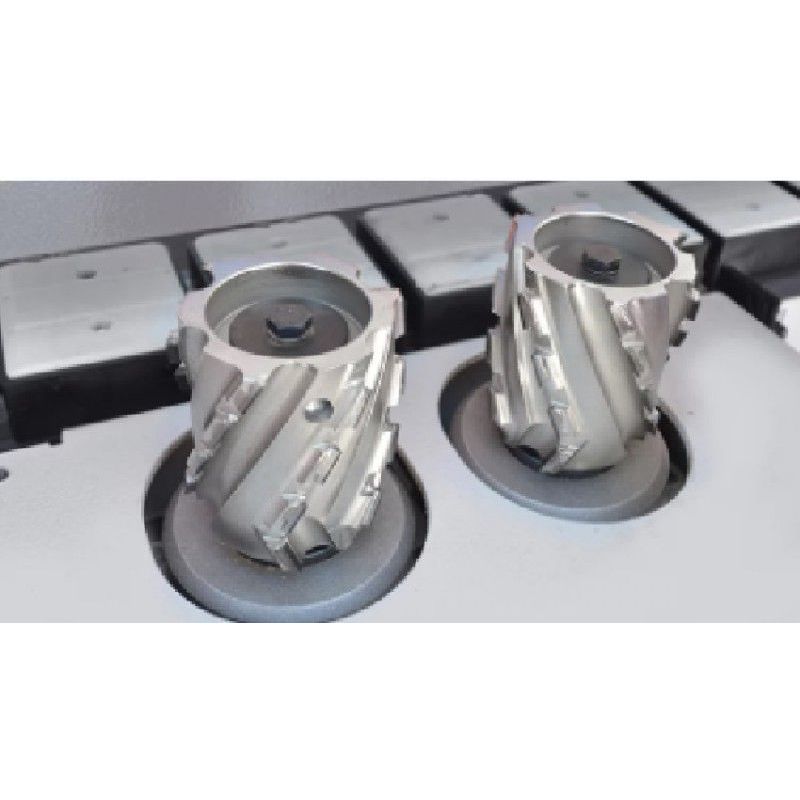

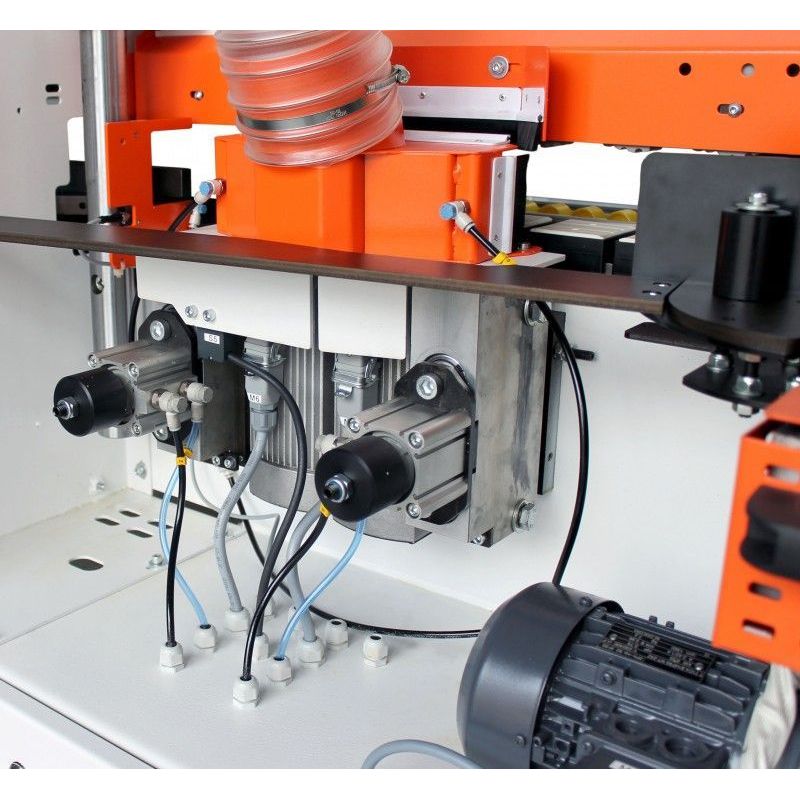

- Priekšfrēzēšanas bloks - 2 dimanta priekšfrēzes frēzes (uz lineāriem gultņiem), kas standarta komplektācijā ir uz diviem HF 1,1 kW 0,75 kW motoriem, 12 000 apgr./min.
- Bezgalīgi regulējams priekšfrēzēšanas frēžu savākšanas mehānisms.

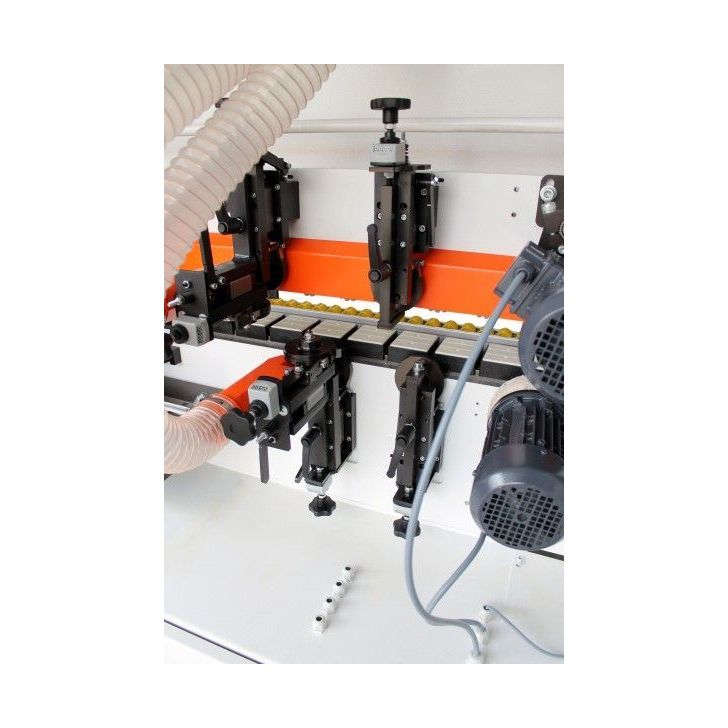

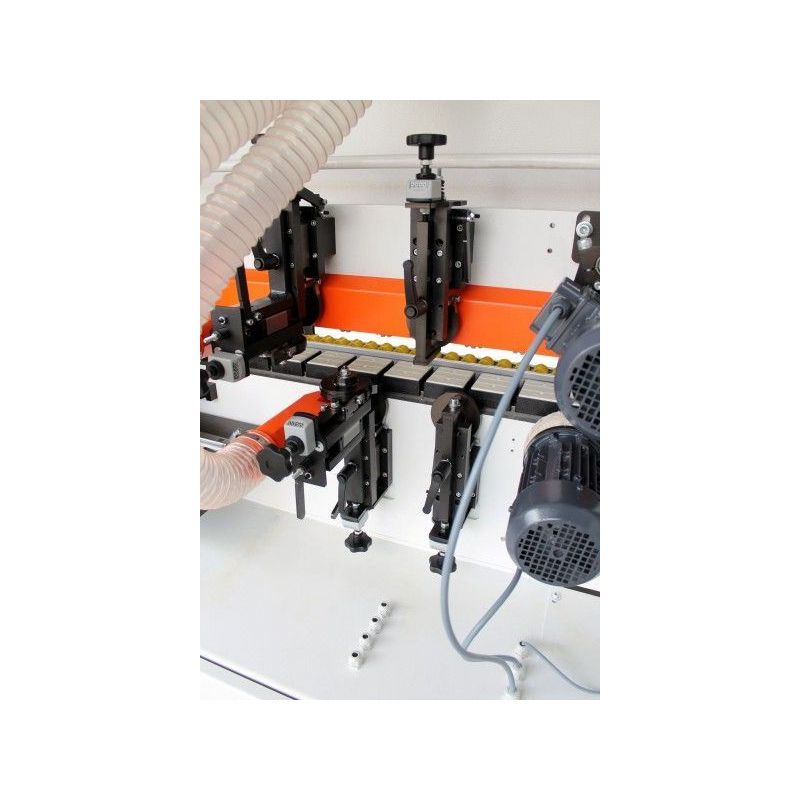

- Augšējais un apakšējais frēzēšanas bloks ar vertikālu un horizontālu regulēšanu uz diviem motoriem (uzstādīti uz lineāriem gultņiem) HF 200 Hz, 12 000 apgr./min un frēzēšanas galviņām 75, Z=4; 15, R2 vai R3 mm (pēc izvēles).
- Dimanta frēzēšanas galviņas PCD CUTTER D.60 x d20 x 48 Z 3+3.
. - Dimanta frēzēšanas galviņa PCD CUTTER D68/61x d16 x 7 Z=4 R2 vai R3 (pēc izvēles).

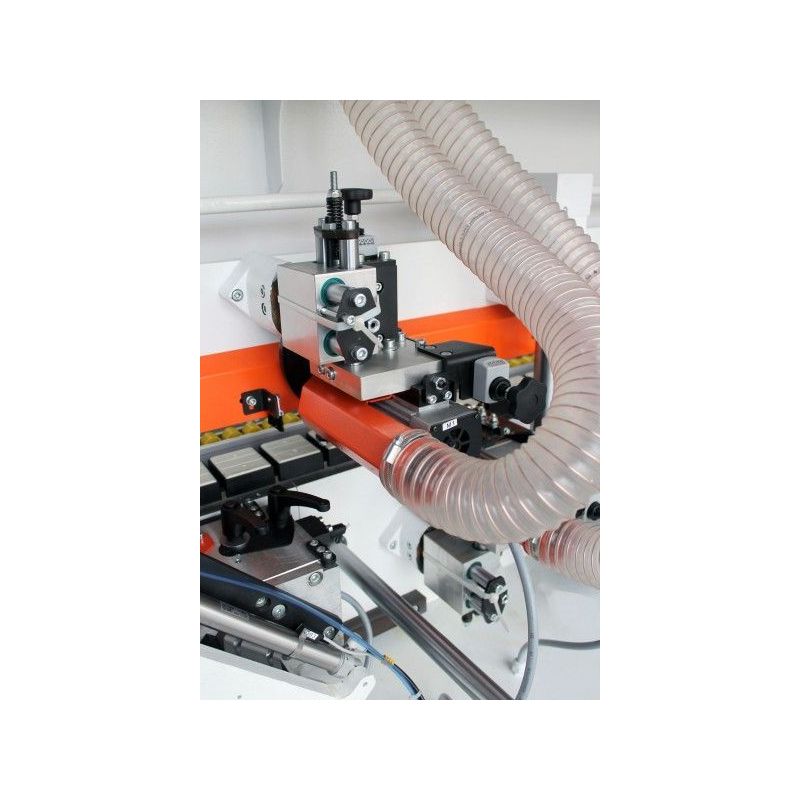

- Stūra frēzēšanas ierīce ar HF 200 Hz motoru, 12000 apgr./min.
- Uz lineārajiem gultņiem montēta stūra frēze (atsevišķa), sākumpunkts.

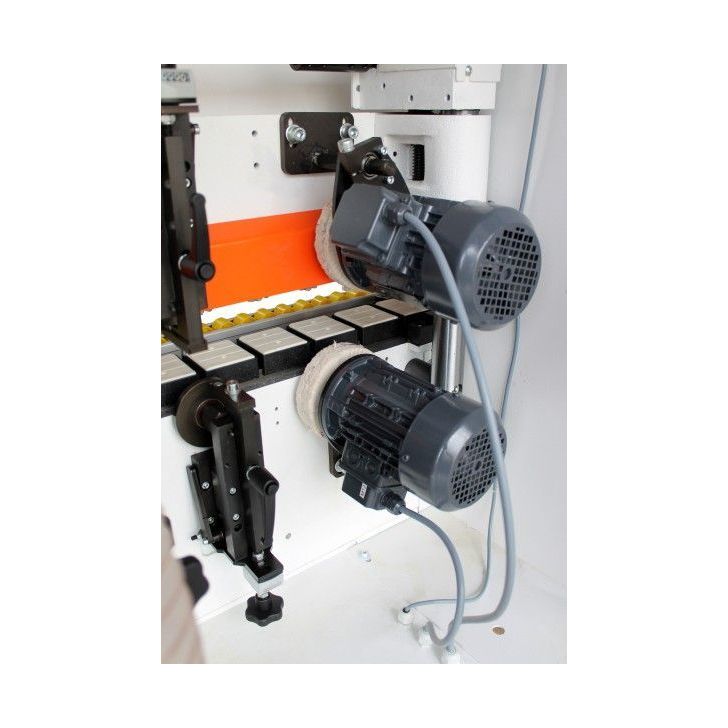

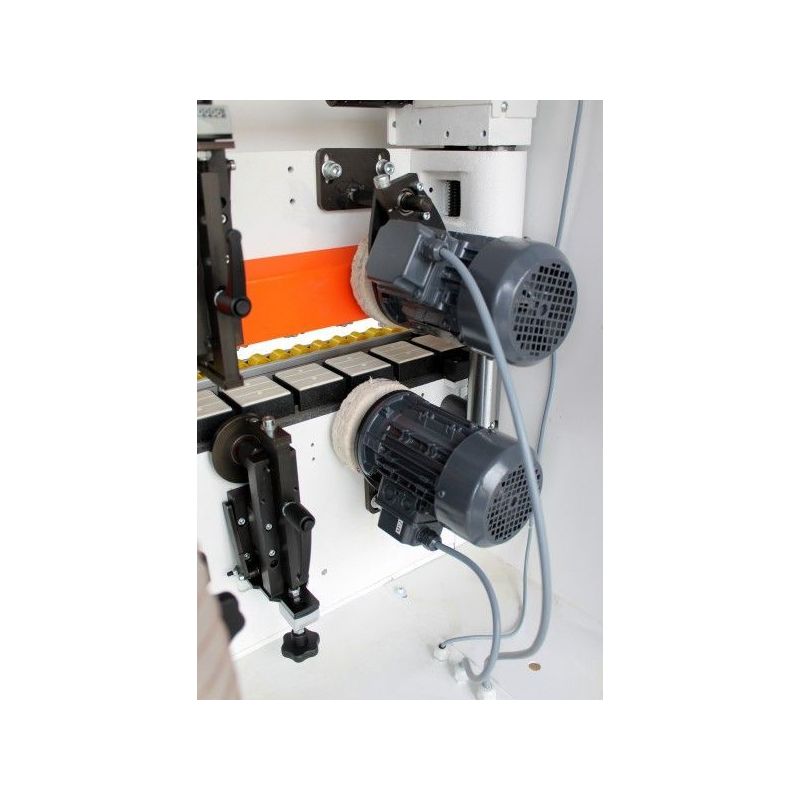

- Pulēšanas bloks - 2 motori, 2 pulēšanas diski 2x125 mm, 2x0,18 kW, 2800 apgr./min.
- Radiālie cikleri, taisnie cikleri un pulētāji.
- Līmes noņemšanas ierīce.

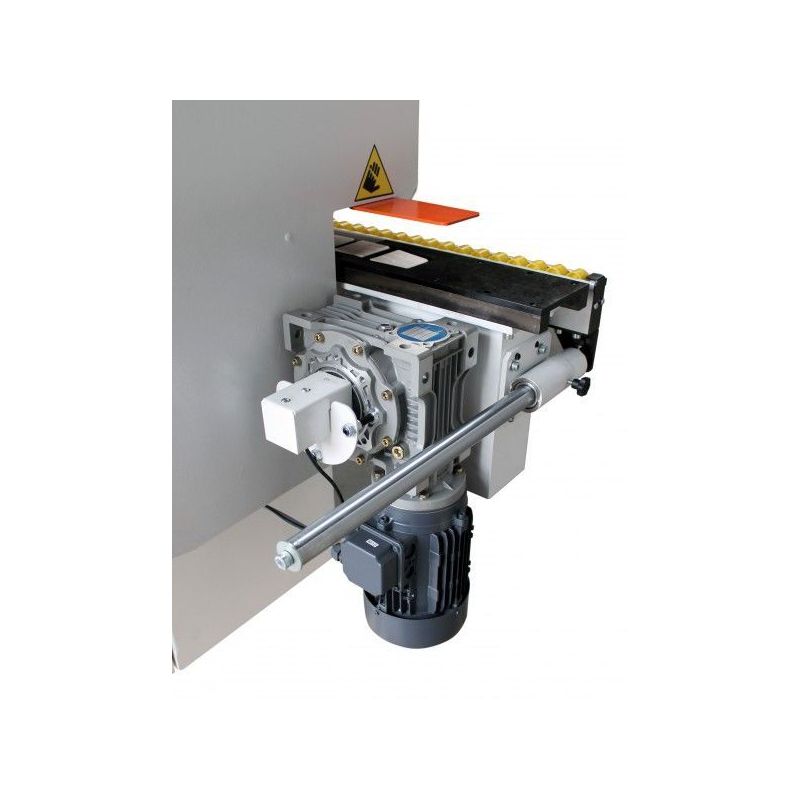

- Bezgalīgi pagarināms balsts ar rullīšiem līdz 650 mm.

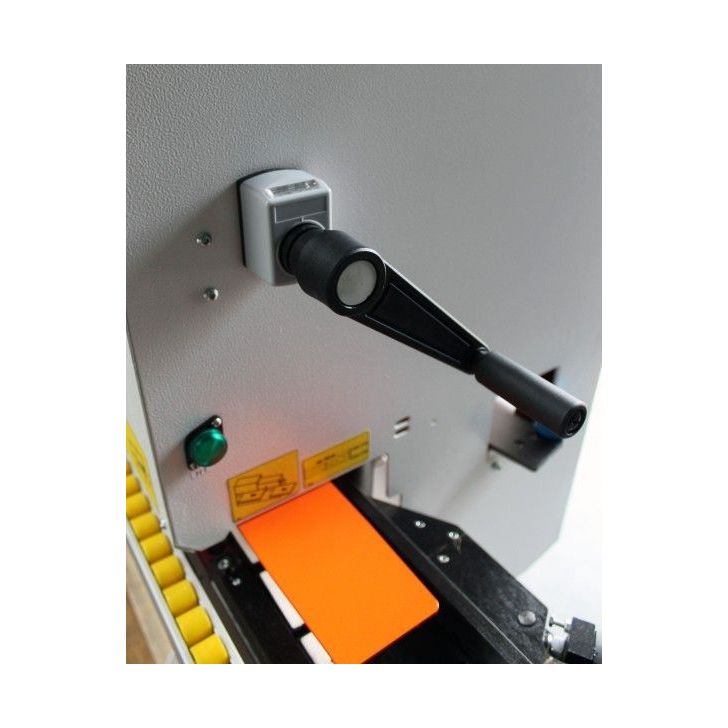

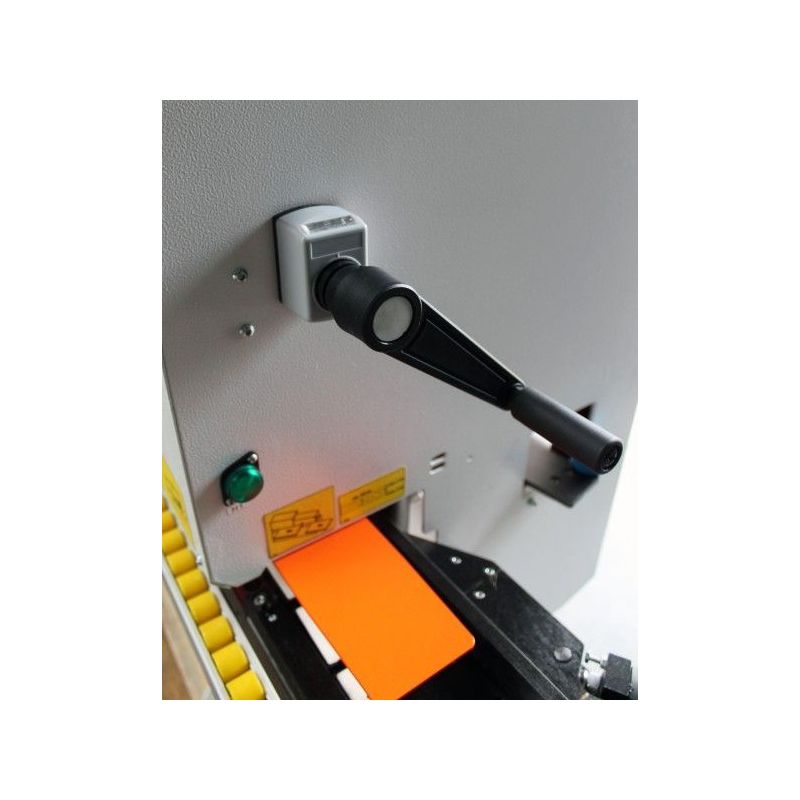

- Centrāli manuāli regulējams augšējais spiediens.
- Spiediens ar diviem veltņiem - augsts spiediens ar atsperēm.
- Spiediena rullīši uz gultņiem.
- Ķēdes padeves sistēma.
- General Electric kontaktori.

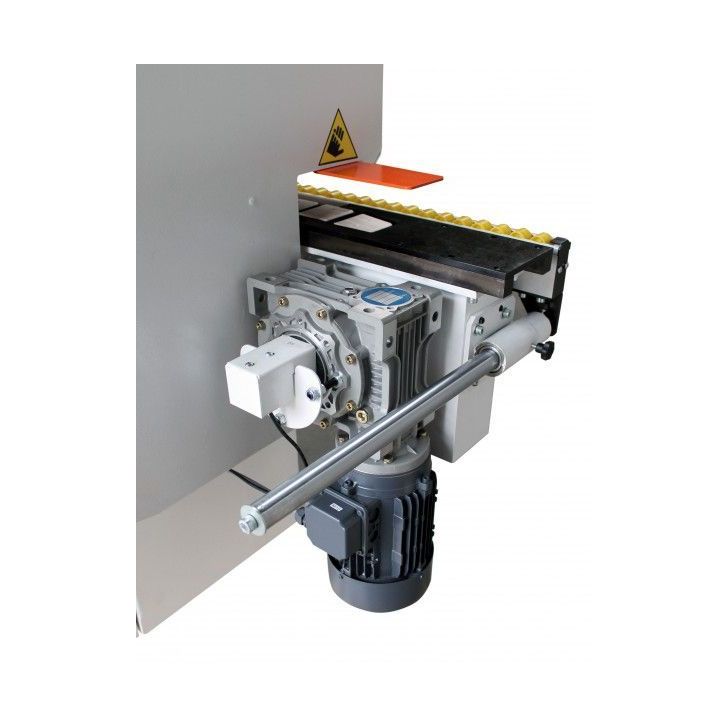

- VARVEL motoreduktors.

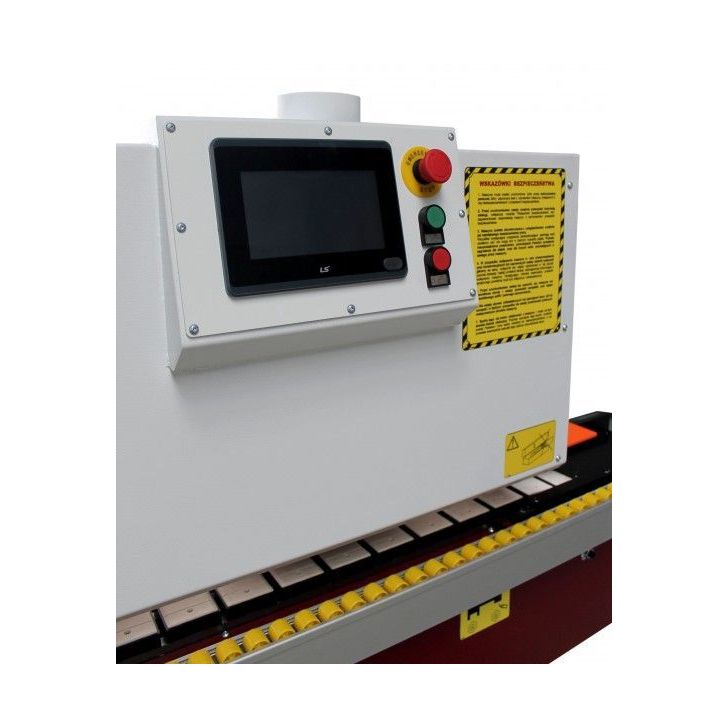

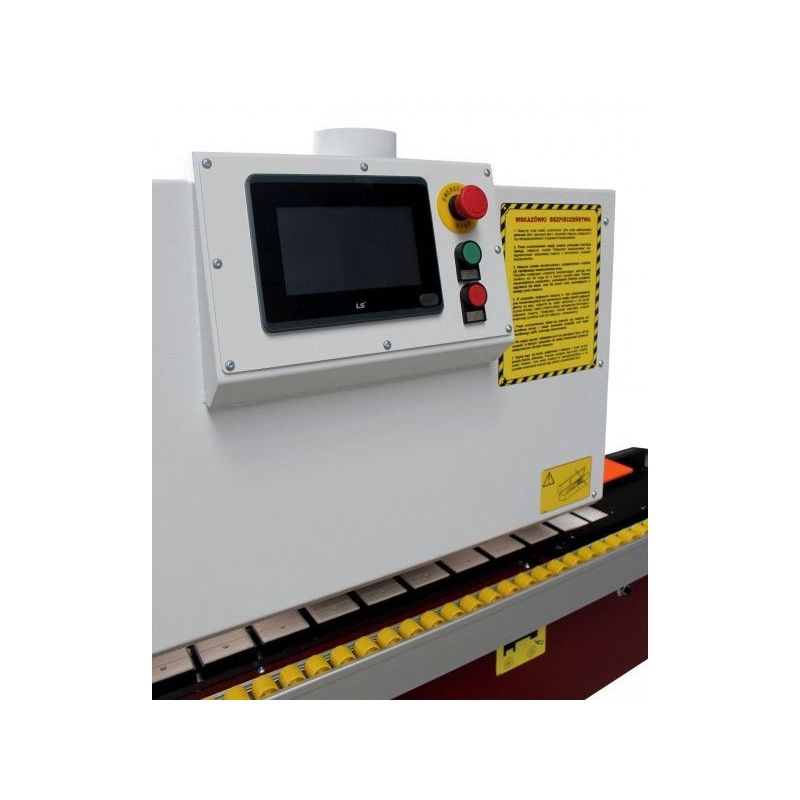

- PLC (unitronics) vadības panelis mašīnas priekšpusē.
- Vides temperatūra +18° maks +38° C.
- Maināmas līmes tvertnes standarta funkcija.

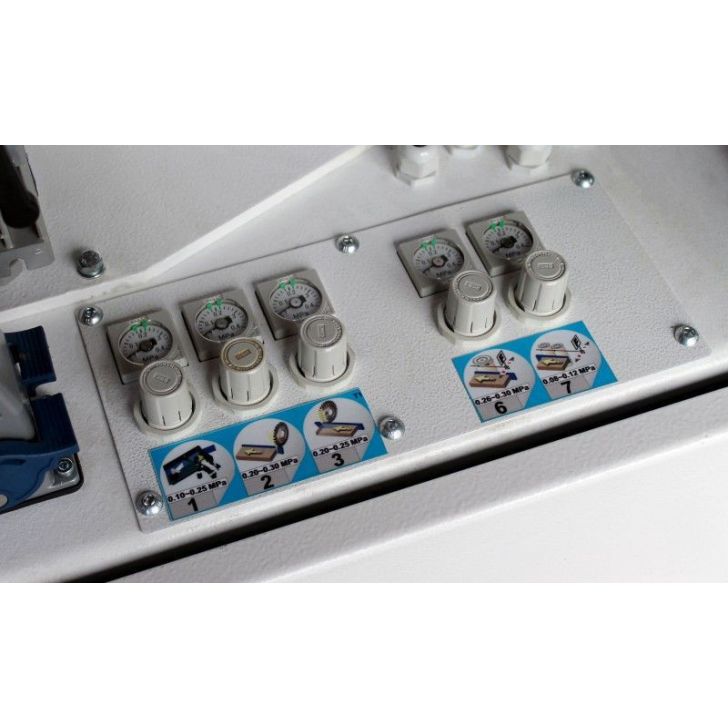

1 līmes sildīšana
2- iepriekšēja griešana
3- sākuma-galu apgriešana
4- radiālā frēzēšana
5- pulēšanas iekārtas
6- divas radiālās un divas plakanās līmes skrūves
7- stūru atvieglošana

Apstrādājamo detaļu augstums 8-45 mm (pēc izvēles: finierēšana līdz 60 mm)
Minimālais sagataves garums 100 mm
Minimālais sagataves platums 100 mm
Malas biezums 0,4-3,0 mm
Padošanas ātrums 9,5 m/min
Griešanas ierīce - motora jauda 1 x 0,27 kW
Frēzēšanas bloks 2 x 0,35 kW
Frēzēšanas bloks 12 000 apgr./min
Stūra frēzēšanas ierīce - minimālais apstrādājamās detaļas garums 250 mm


Malu apstrādes ierīce - minimālais apstrādājamās detaļas garums 1 x 0,35 kW


Malu apgriešanas iekārta 12 000 apgr./min
Priekšfrēzēšanas iekārta 1x 1,1; 1 x 0,75 kW
Priekšfrēzēšanas iekārta 12 000 apgr./min
Malu griešanas iekārta :
Līmes noņemšanas ierīce :
Pulēšanas iekārta - motora jauda 2x0,18 kW
Pulēšanas iekārta 2800 apgr./min
. Izvelkamais balsts ar veltņiem :
Izvilkšanas kātu diametrs fi 120 mm

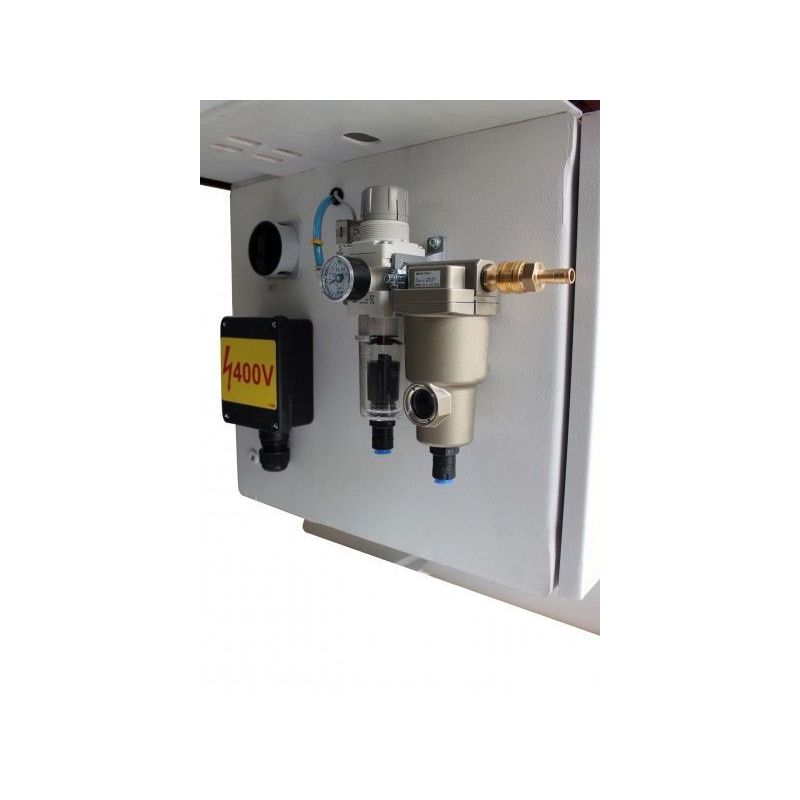

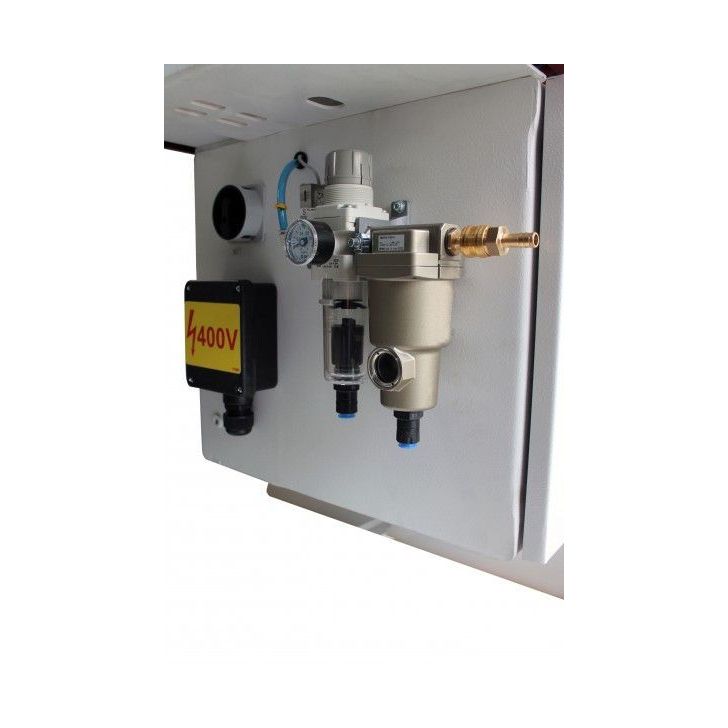

. Saspiestā gaisa spiediens 6,5 bar


Kopējā jauda 6,7 kW Kopējā jauda 6,7 kW
Izmēri - D x S x W 4200x800x1500 mm
. Svars 1180 kg
