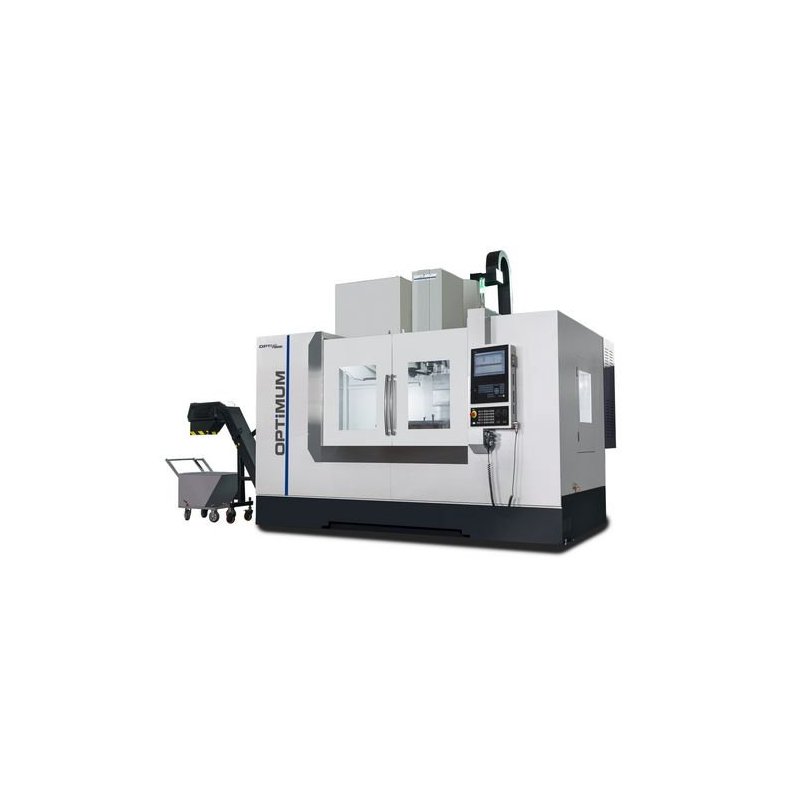

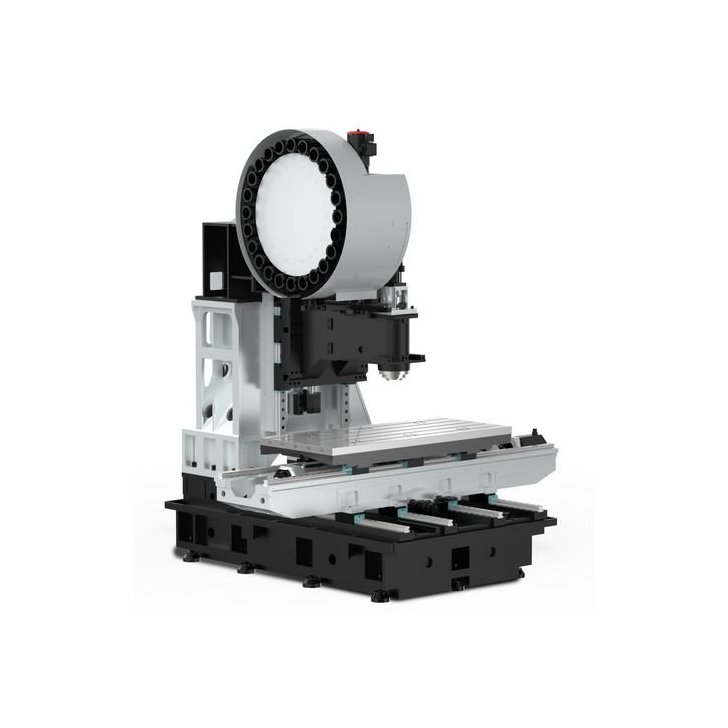

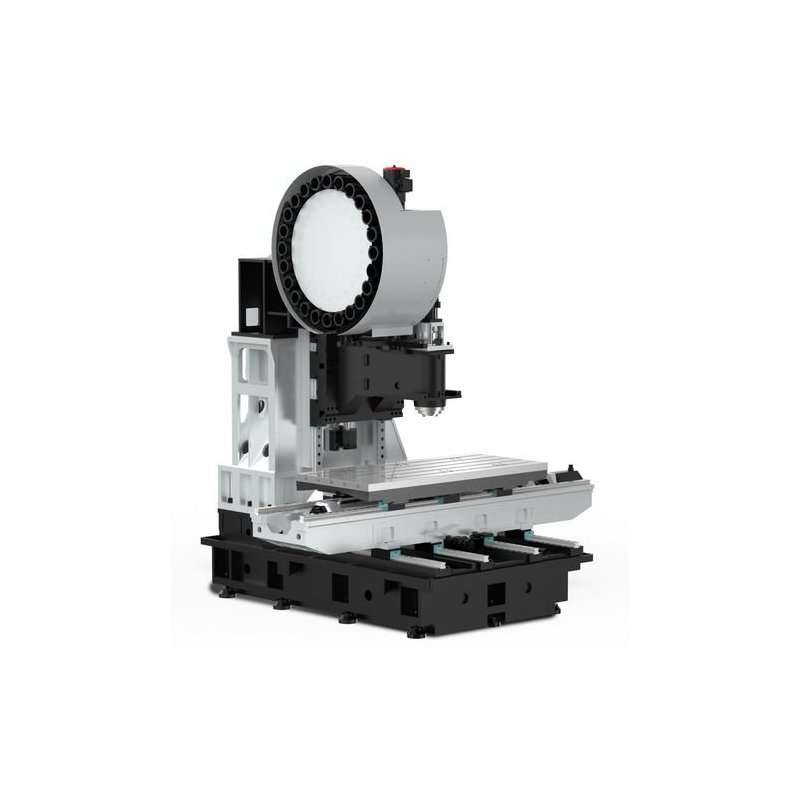

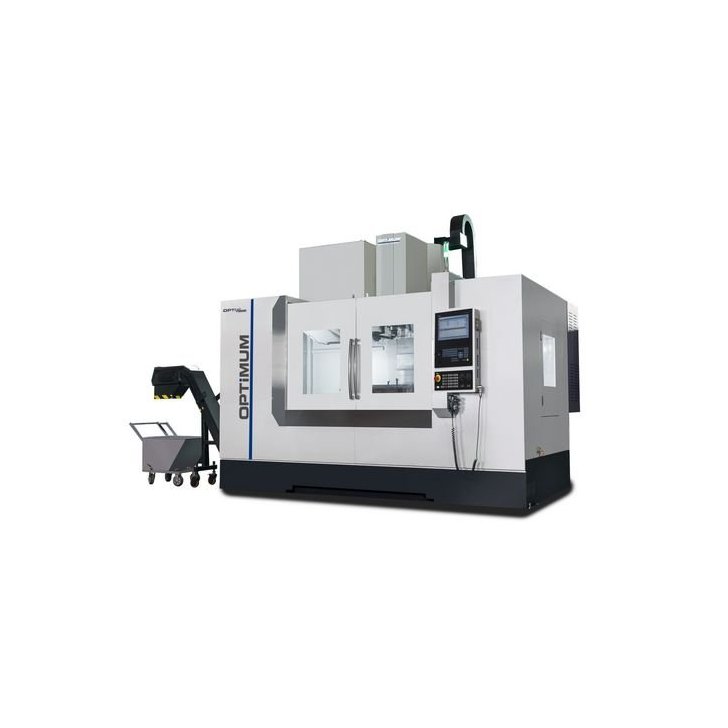

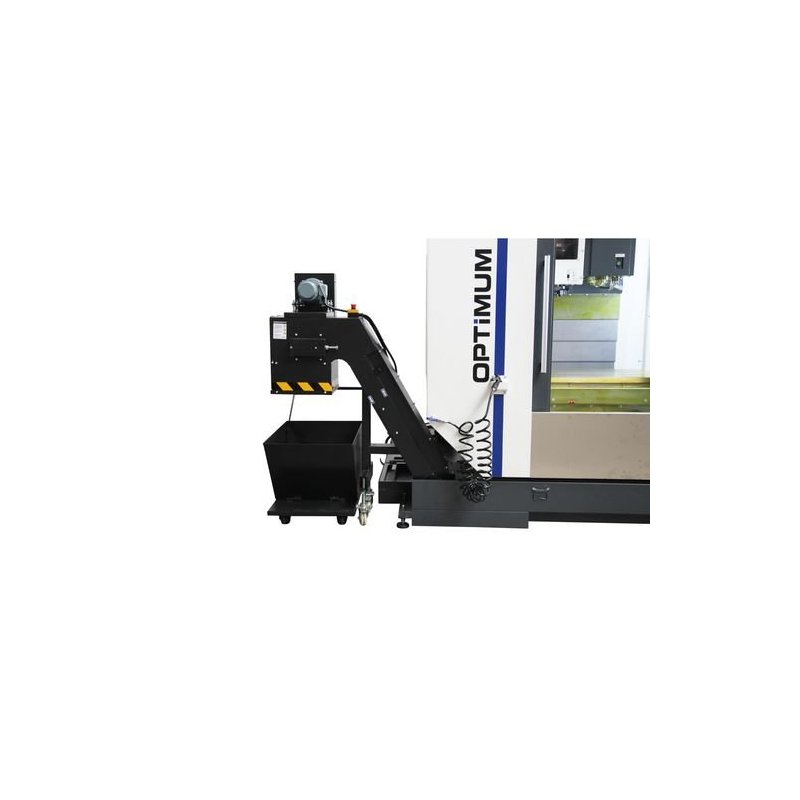

Frēzmašīna CNC OPTImill F 500HSC

Tehniskie dati:

Izmēri un svars
Garums aptuveni 5050 mm
Platums/dziļums aptuveni 2965 mm
Augstums aptuveni 3350 mm
Svars aptuveni 10000 kg
Ātrgaitas ātrums
X ass 24000 mm/min
Y ass 24000 mm/min
Z ass 20000 mm/min

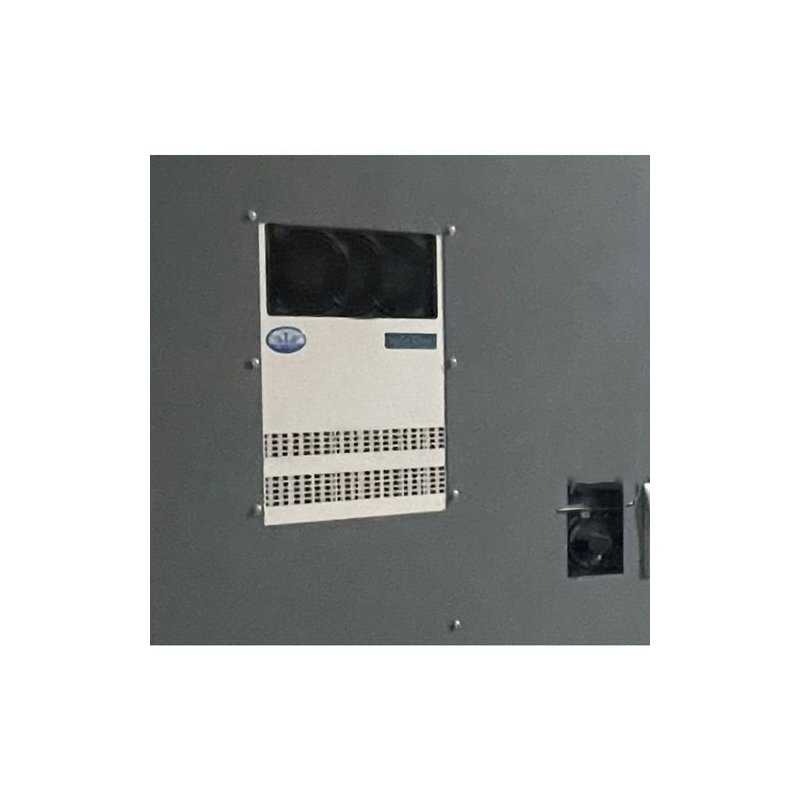

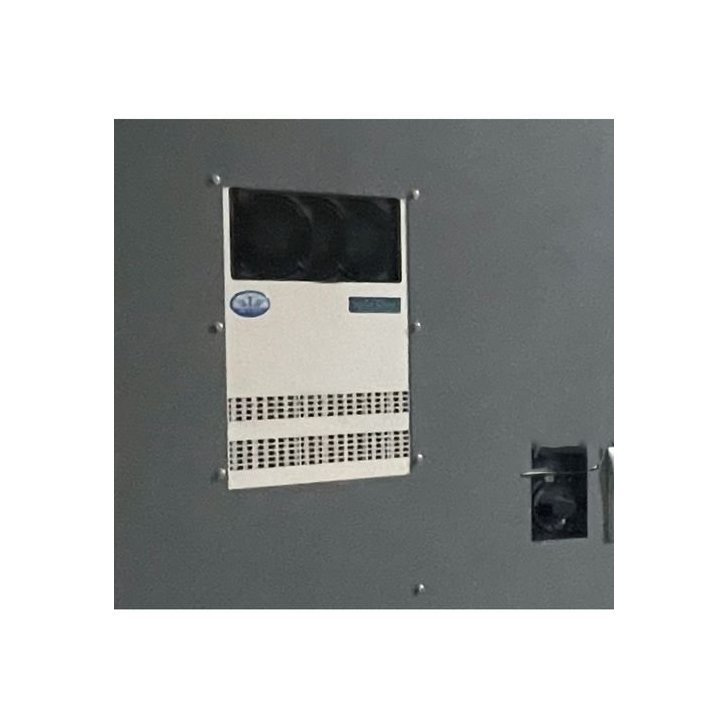

Elektriskie dati
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Elektriskais pieslēgums
Kopējais enerģijas patēriņš 35 kVA

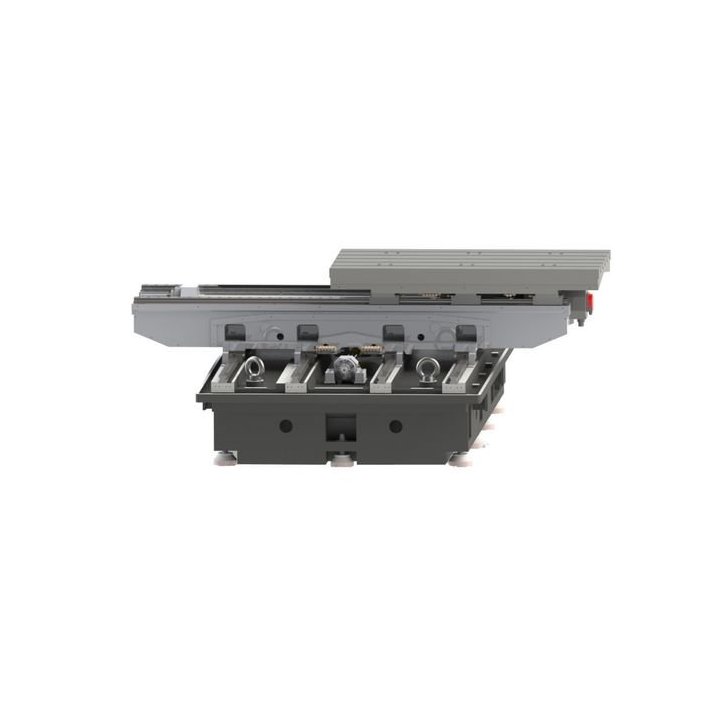

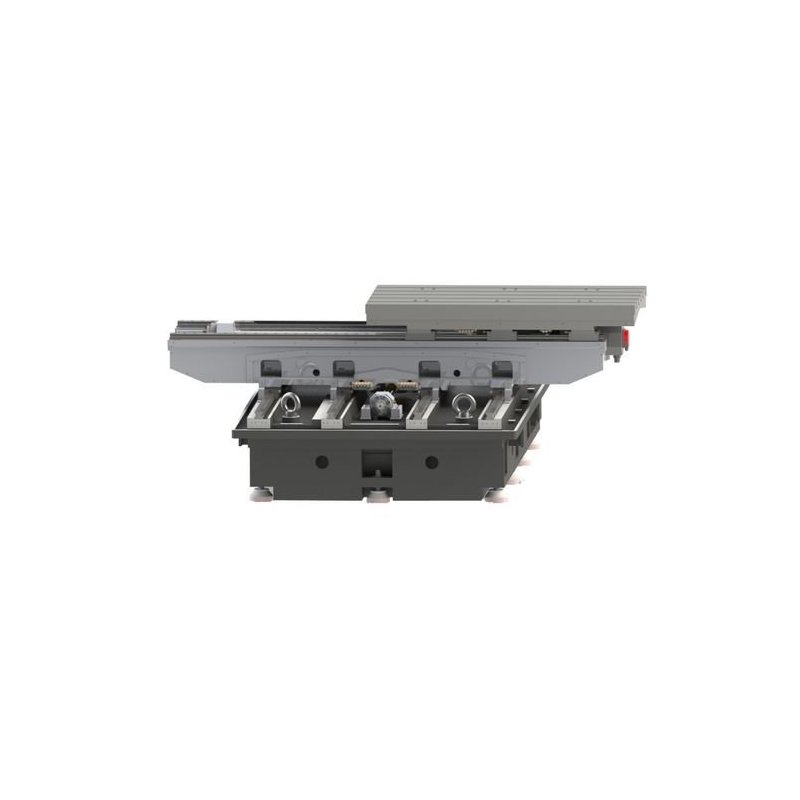

Horizontālais frēzēšanas galds
Garums 1600 mm
Platums 700 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu min. 150 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu maks. 850 mm
T veida rievas izmērs 18 mm
T veida rievu skaits 5
T veida rievu attālums 125 mm
Maksimālā slodze 1100 kg
Precizitāte
Atkārtošanas precizitāte ± 0,005 mm
Pozicionēšanas precizitāte ± 0,005 mm

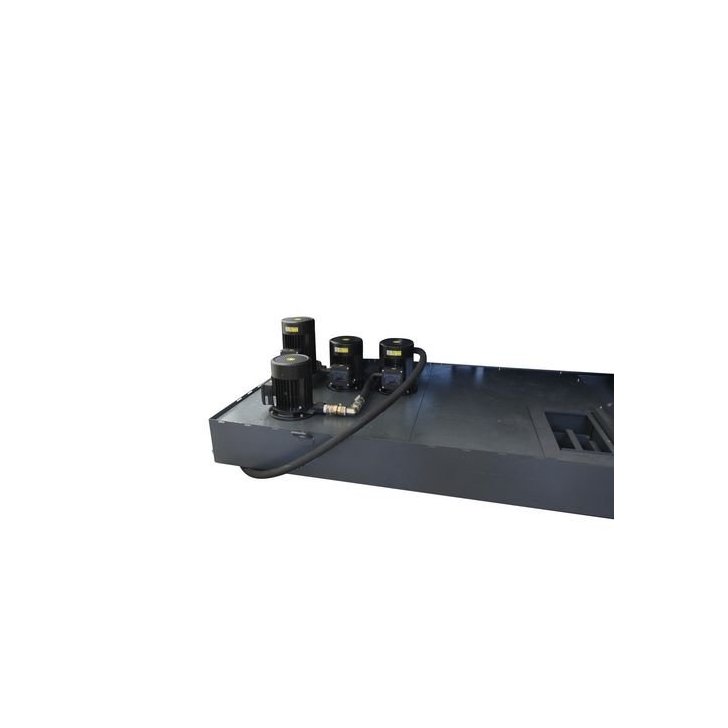

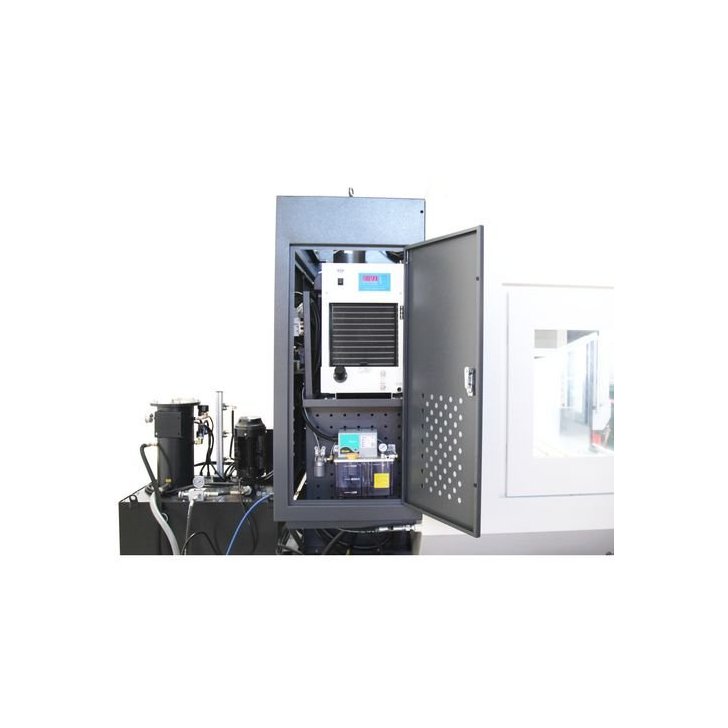

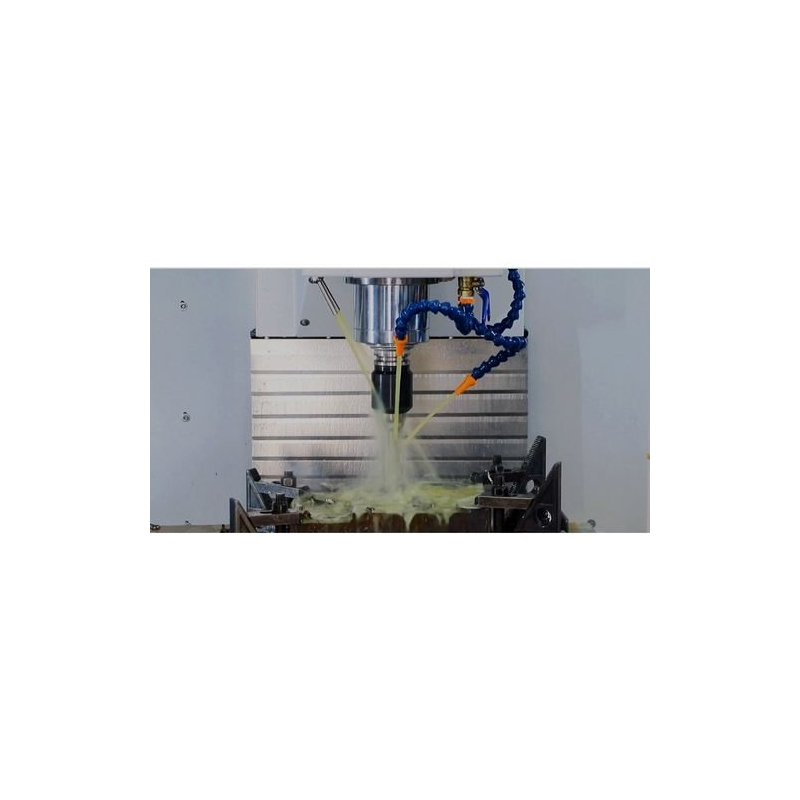

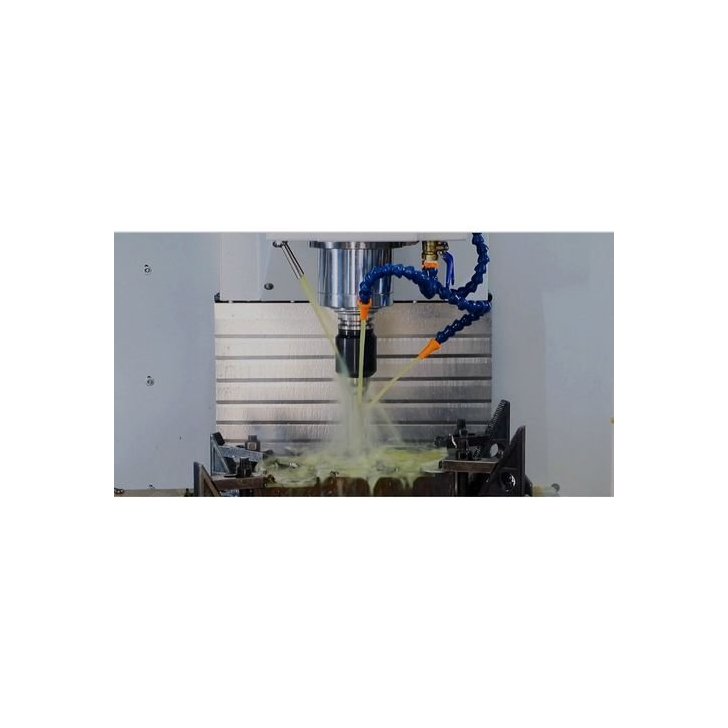

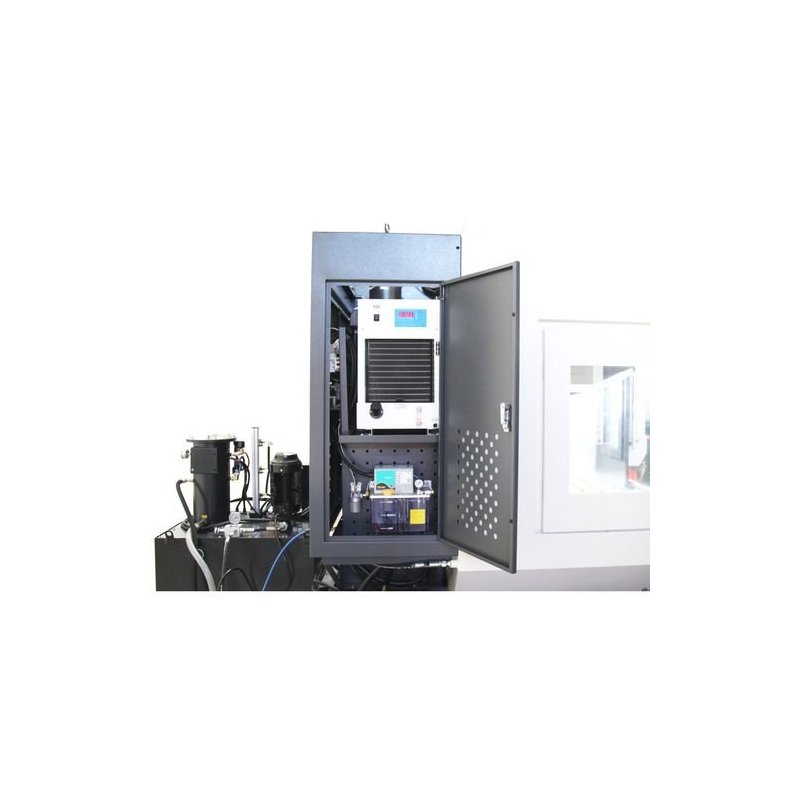

Dzesēšanas un eļļošanas sistēma
Dzesēšanas šķidruma sūkņu skaits: 3
Dzesēšanas šķidruma sūknis(-i): Piedziņas jauda 1000 W
Tvertnes tilpums 460 l
Pneimatiskais savienojums
Darba spiediens 6 bar
Mašīnas gaisa nepieciešamība 6–8 kg/m³
Sūknis
Sūkņa motora tīrīšanas pistole: 0,53 kW

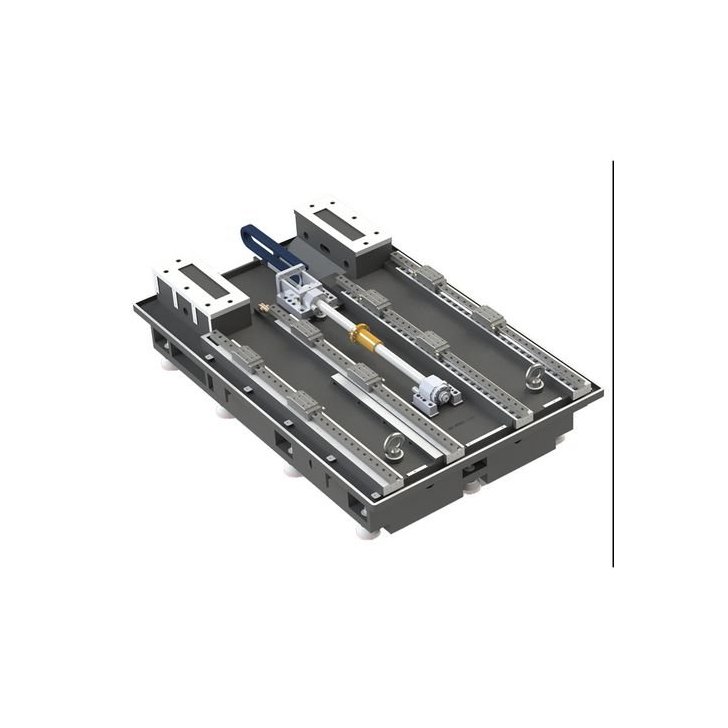

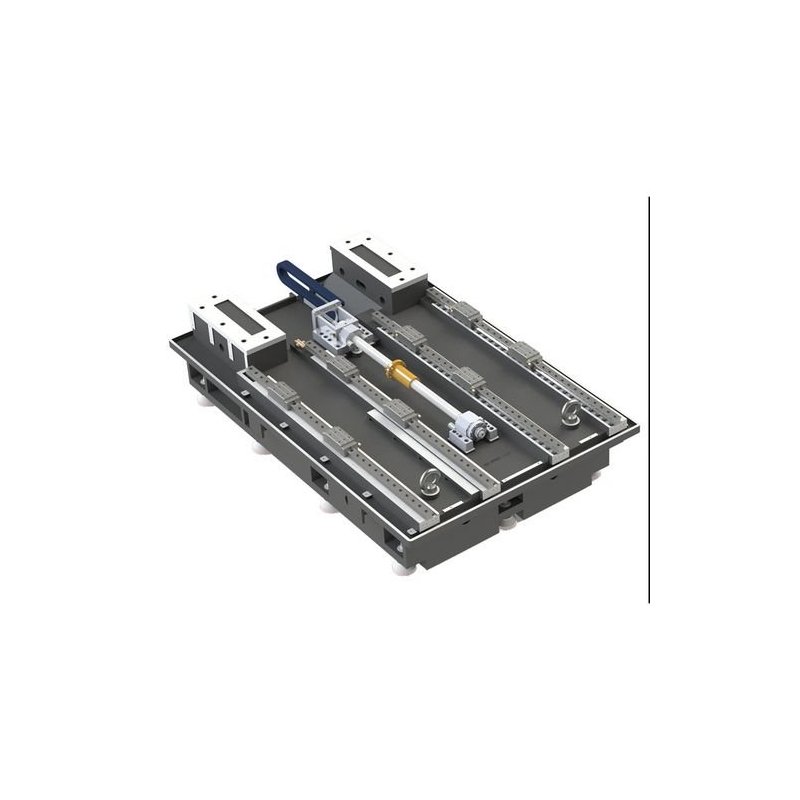

Pārvietošanas ceļš
X ass automātiskā: 1400 mm
Y ass automātiskā: 700 mm
Z ass automātiskā: 700 mm
Vertikālā vārpsta
Vārpstas stiprinājums SK 40 DIN 69871
Ātruma diapazons 12000 apgr./min
Piedziņas motora jauda nepārtrauktā darbībā S1: 20 kW
Piedziņas motora jauda S6-30% darbība: 52,4 kW
Piedziņas motora griezes moments nepārtrauktā darbībā S1: 96 Nm
Piedziņas motora griezes moments 30% darbība S6: 250 Nm
Padeves spēks
X ass padeves spēks 16 kN
Y ass padeves spēks 16 kN
Z ass padeves spēks 21,7 kN
Padeves motora griezes moments
X ass nepārtraukta darbība S1 36 Nm
Y ass nepārtraukta darbība S1 36 Nm
Z ass nepārtraukta darbība S1 48 Nm

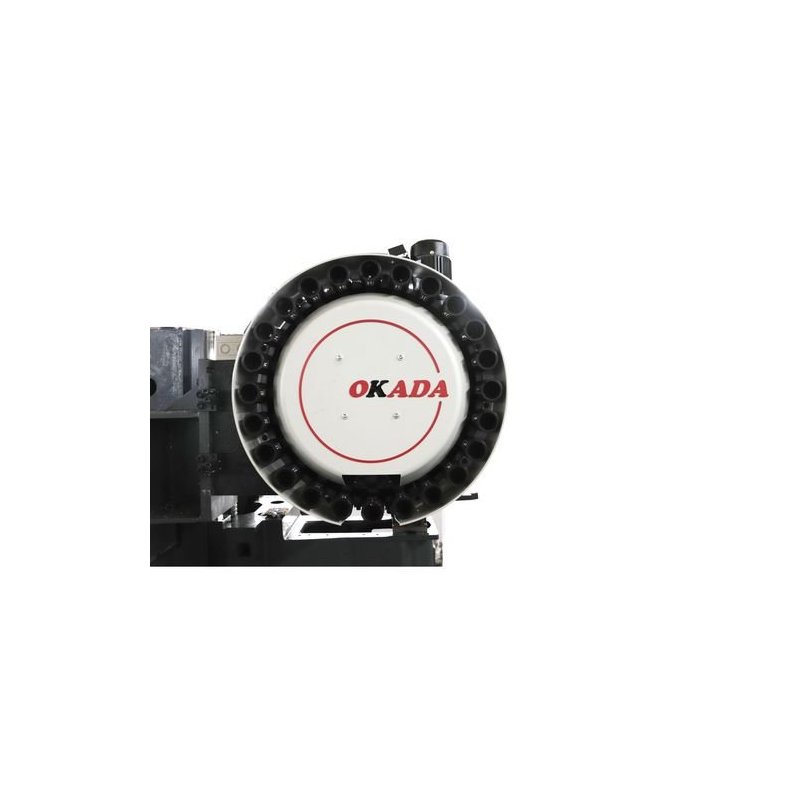

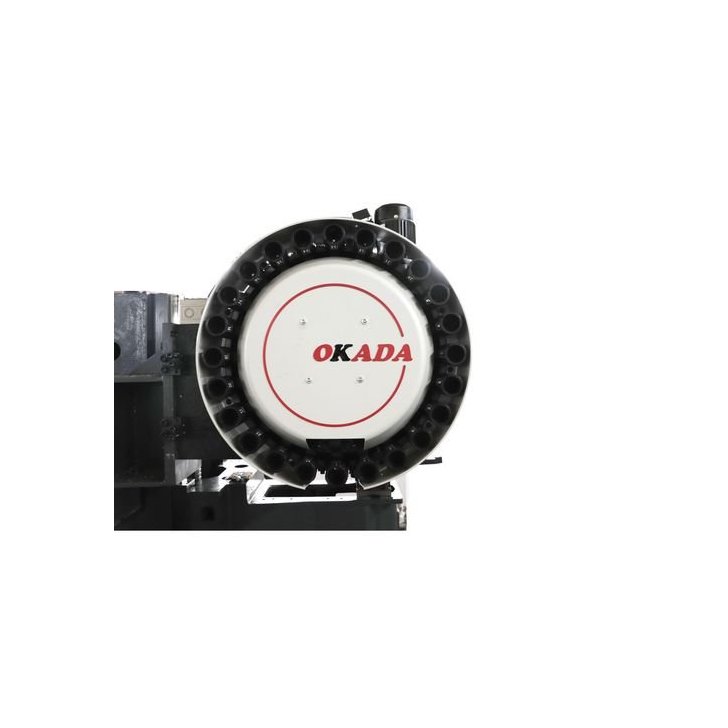

Instrumentu mainītājs
Divspēku satvērēja konstrukcija
Instrumentu pozīciju skaits 30
Maks. instrumenta diametrs 80 mm
Maks. instrumenta garums 300 mm
Maks. instrumenta svars 8 kg
Instrumenta maiņas laiks no instrumenta uz instrumentu (no T uz T) 3,5 s
