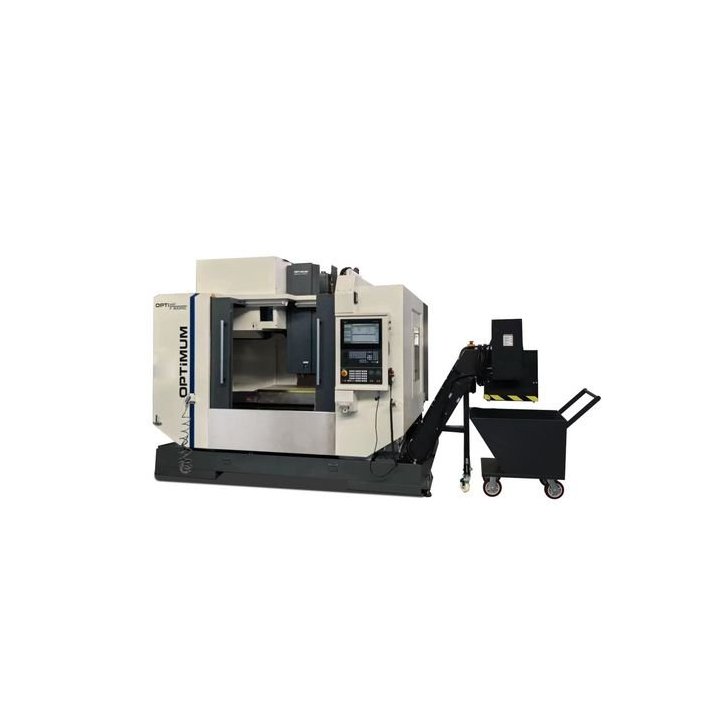

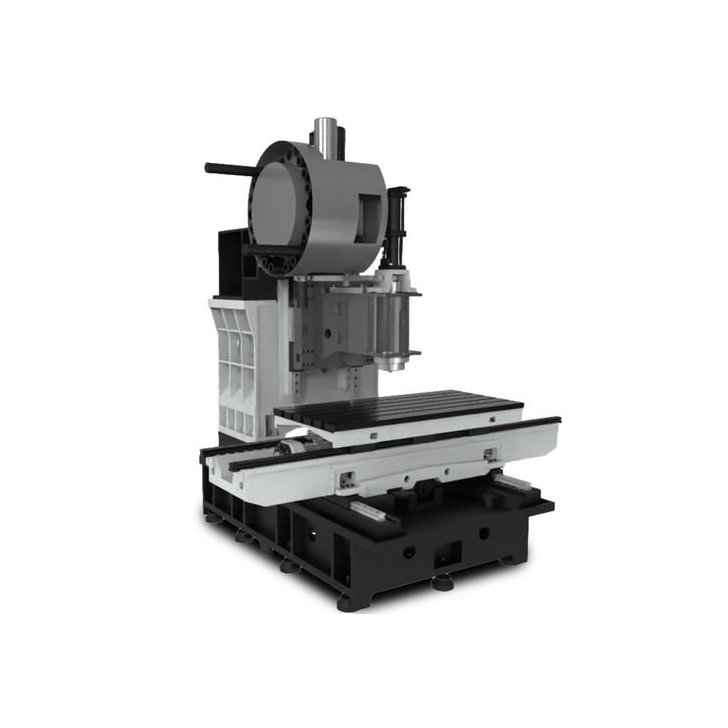

Frēzmašīna CNC OPTImill F 300HSC

Tehniskie dati:

Izmēri un svars
Garums apm. 2856 mm
Platums/dziļums apm. 2300 mm
Augstums apm. 2850 mm
Svars apm. 6500 kg
Ātrgaitas ātrums
X ass 36000 mm/min
Y ass 36000 mm/min
Z ass 32000 mm/min

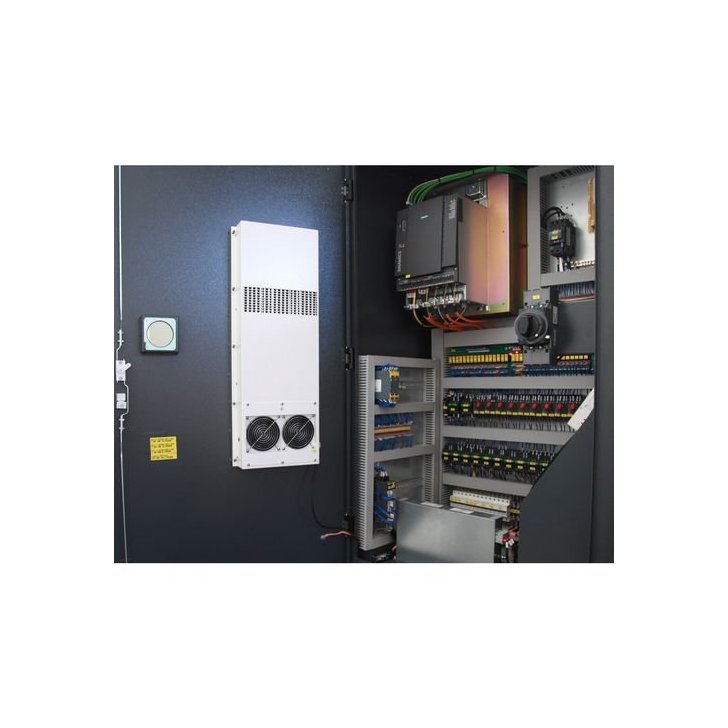

Elektriskie dati
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Elektriskais pieslēgums
Kopējā pieslēgtā slodze 30 kVA

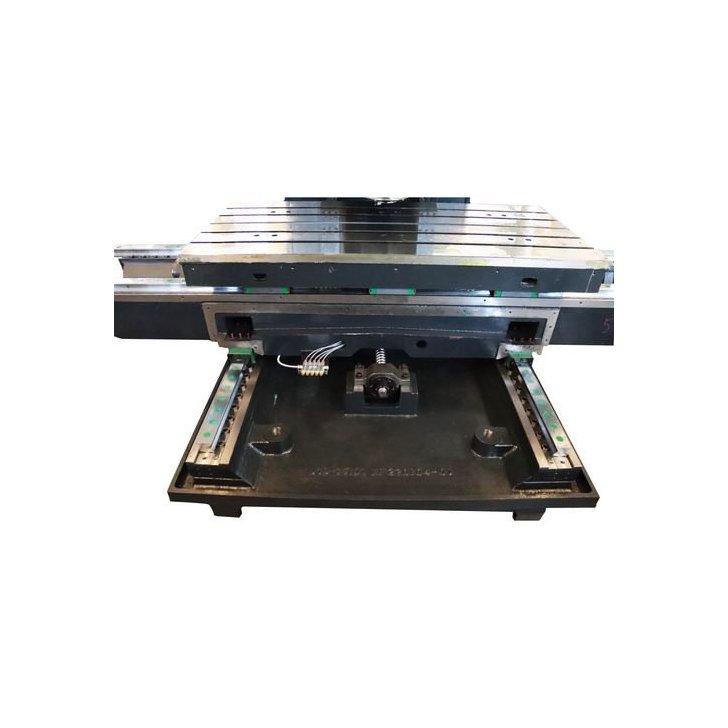

Horizontālais frēzēšanas galds
Garums 1200 mm
Platums 600 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu min. 120 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu maks. 750 mm
T veida rievas izmērs 18 mm
T veida rievu skaits 5
T veida rievu attālums 100 mm
Maksimālā slodze 800 kg
Precizitāte
Atkārtojamība ± 0,005 mm
Pozicionēšanas precizitāte ± 0,005 mm

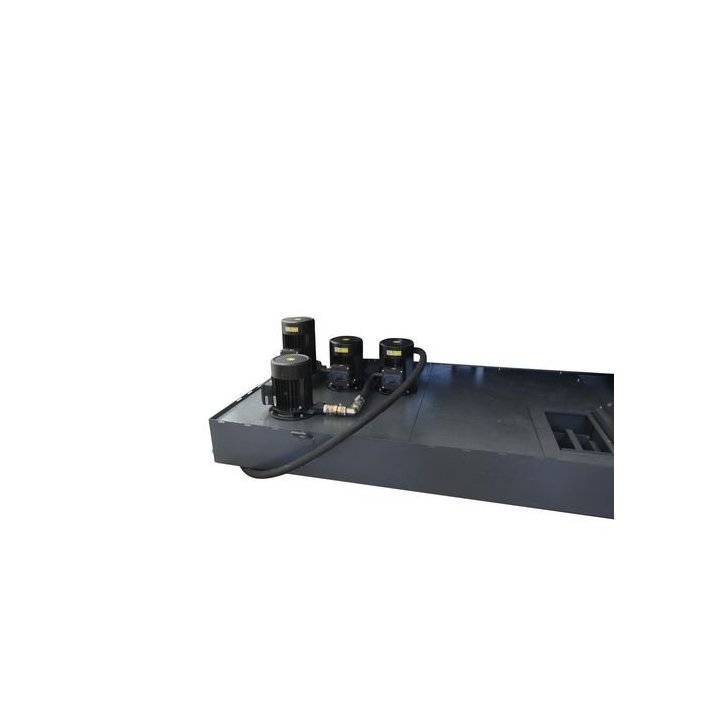

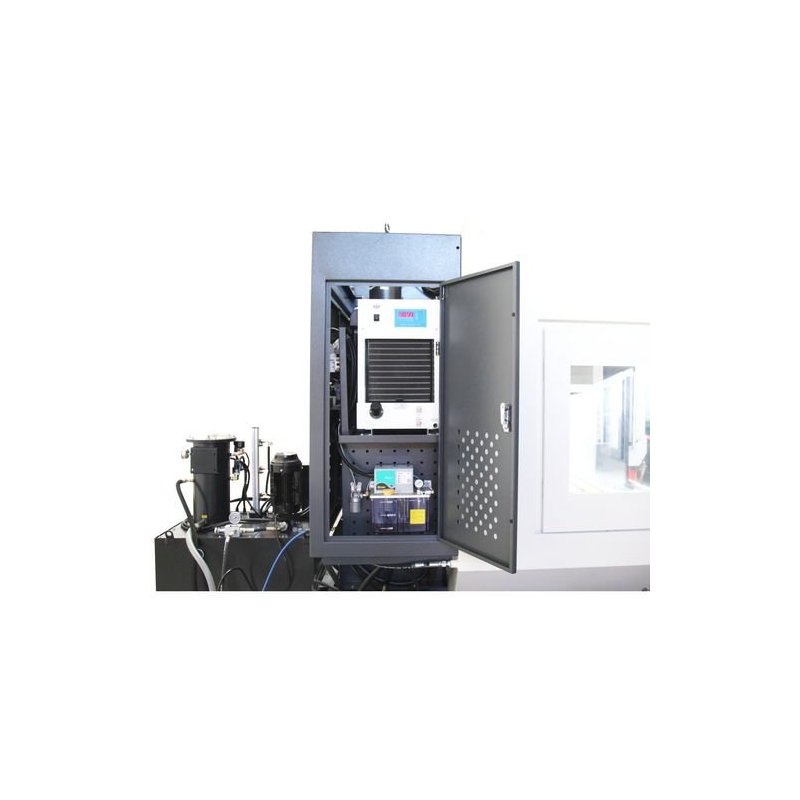

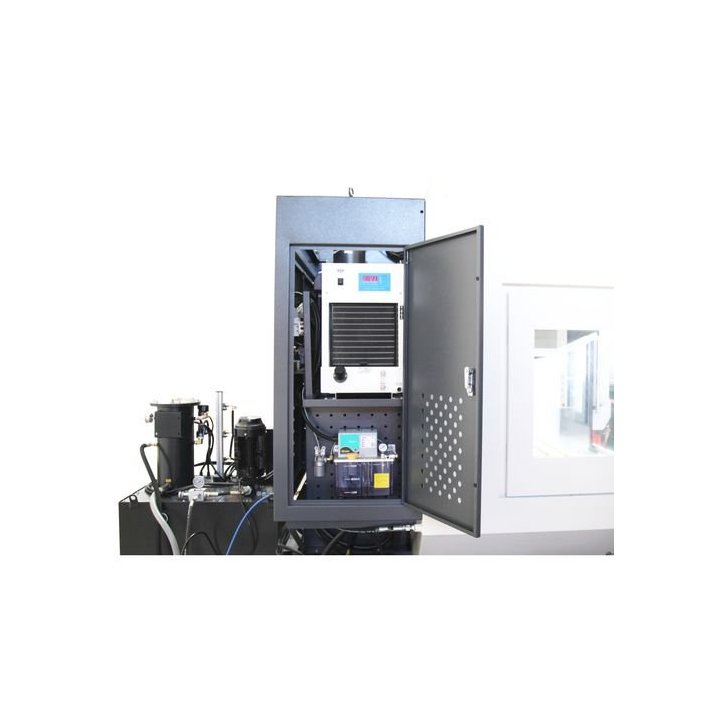

Dzesēšanas un eļļošanas sistēma

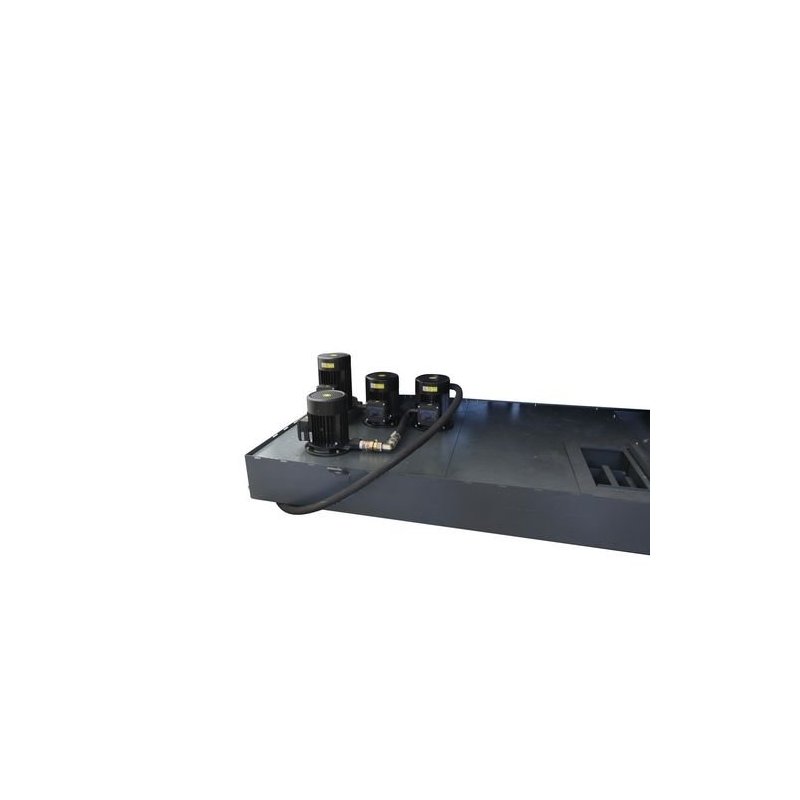

Dzesēšanas šķidruma sūkņu skaits: 3
Dzesēšanas šķidruma sūknis(-i): Piedziņas jauda 1000 W
Tvertnes tilpums 260 l
Plūsmas ātrums 35 l/min
Pneimatiskais savienojums
Darba spiediens 6 bar
Mašīnas gaisa nepieciešamība 6–8 kg/m³
Sūknis
Sūkņa motora tīrīšanas pistole: 0,53 kW
Pārvietošanas ceļš
X ass automātiskā: 1000 mm
Y ass automātiskā: 620 mm
Z ass automātiskā: 630 mm

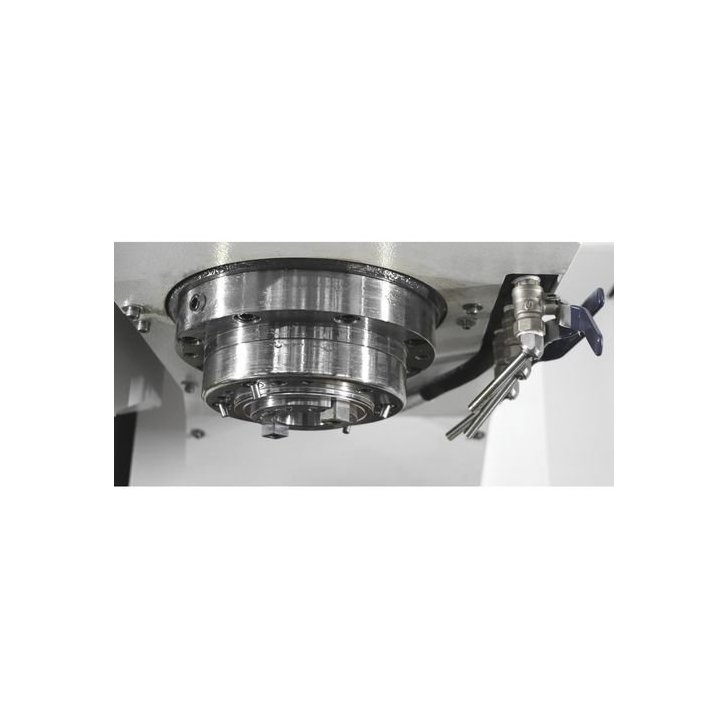

Vertikālā vārpsta
Vārpstas stiprinājums SK 40 DIN 69871
Ātruma diapazons 15 000 apgr./min
Piedziņas motora jauda nepārtrauktā darbībā S1: 20 kW
Piedziņas motora jauda S6-30% darbība: 52,4 kW
Piedziņas motora griezes moments nepārtrauktā darbībā S1: 96 Nm
Piedziņas motora griezes moments 30% darbība S6 250 Nm
Padeves spēks
X ass padeves spēks 6,68 kN
Y ass padeves spēks 6,68 kN
Z ass padeves spēks 12,01 kN
Padeves motora griezes moments
X ass nepārtraukta darbība S1 20 Nm
Y ass nepārtraukta darbība S1 20 Nm
Z ass nepārtraukta darbība S1 36 Nm

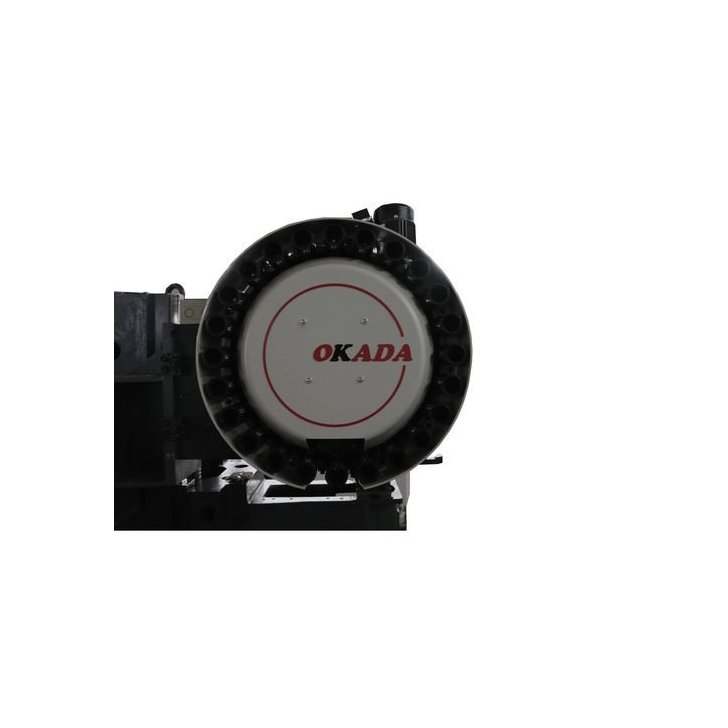

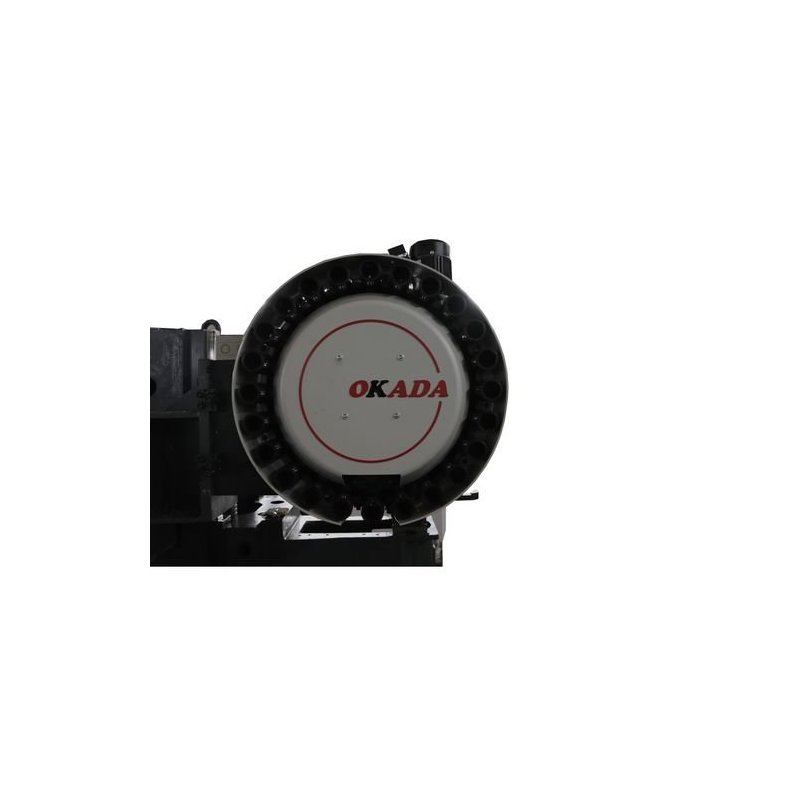

Instrumentu mainītājs
Divspēku satvērēja konstrukcija
Instrumentu pozīciju skaits: 30
Maks. instrumenta diametrs, blakus esošās pozīcijas brīvas: 120 mm
Maks. instrumenta diametrs: 78 mm
Maks. instrumenta garums: 300 mm
Maks. instrumenta svars: 8 kg
Instrumenta maiņas laiks: no instrumenta uz instrumentu (no T uz T) 2,5 s
