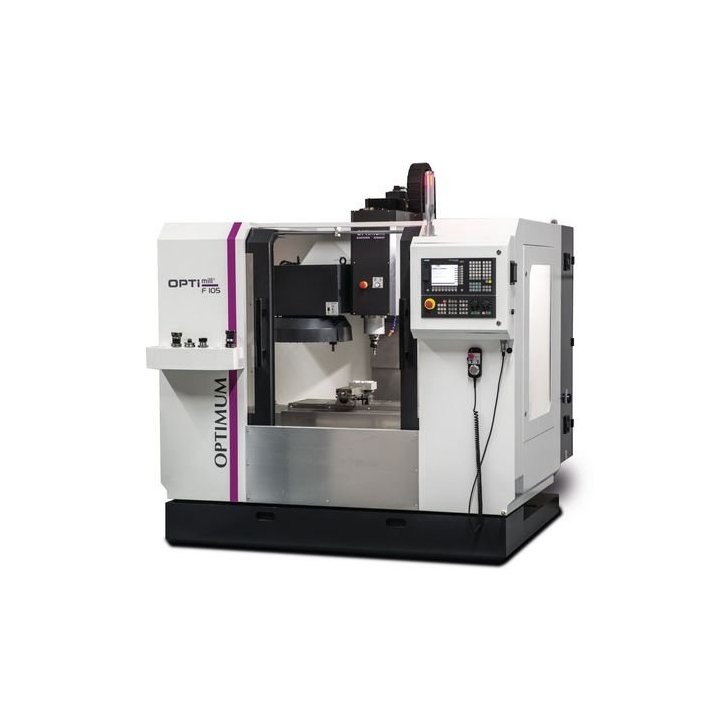

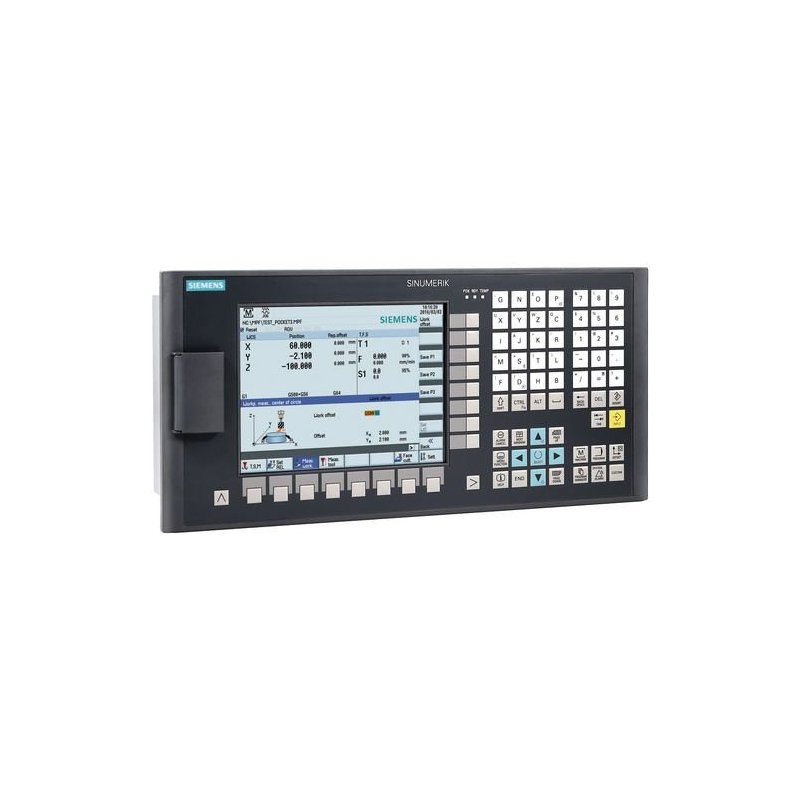

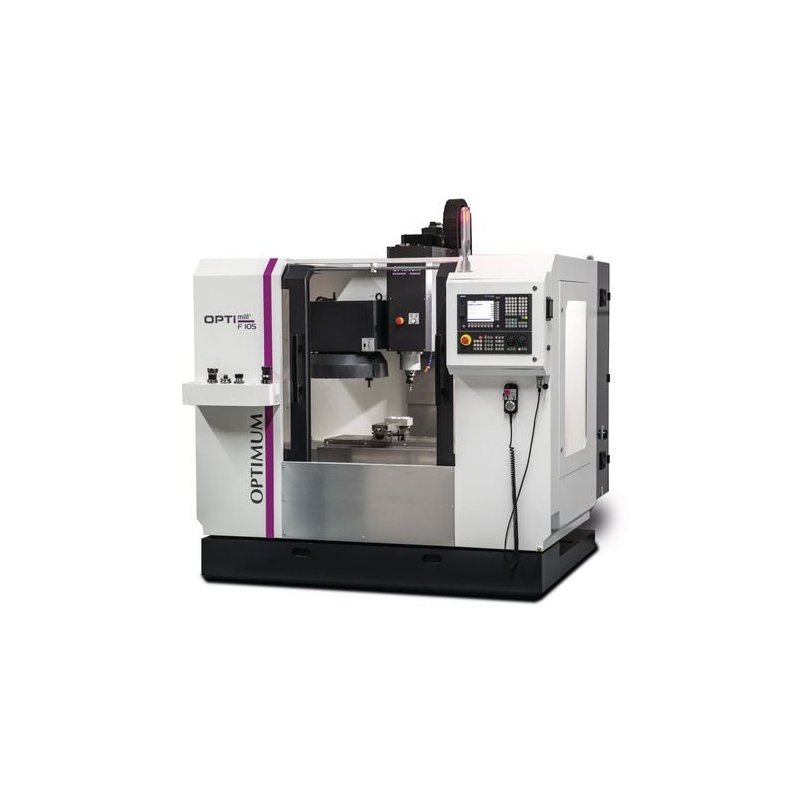

Frēzmašīna CNC OPTImill F 105 Sinumerik 808D ADVANCED

Tehniskie dati:

Izmēri un svars
Garums apm. 2164 mm
Platums/dziļums apm. 1860 mm
Augstums apm. 2200 mm
Svars apm. 2800 kg
Urbšanas un frēzēšanas jauda
Frēzēšanas galviņas izmērs maks. 70 mm
Frēzes izmērs maks. 35 mm
Ātrgaitas ātrums
X ass 15000 mm/min
Y ass 15000 mm/min
Z ass 15000 mm/min

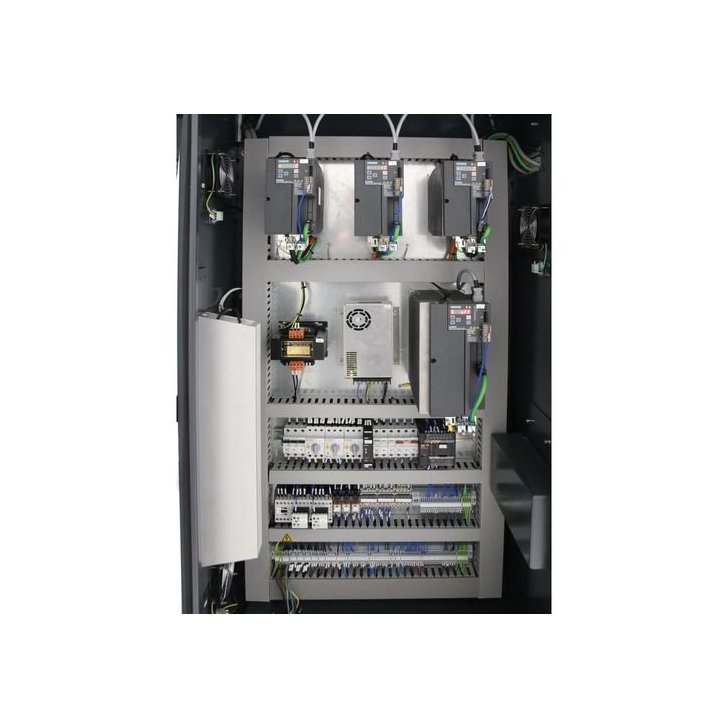

Elektriskie dati
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Elektriskais pieslēgums
Kopējais enerģijas patēriņš 15 kVA
Horizontālais frēzēšanas galds
Garums 800 mm
Platums 320 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu min. 100 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu maks. 600 mm
T veida rievas izmērs 14 mm
T veida rievas skaits 3
T veida rievas attālums 100 mm
Maksimālā kravnesība 300 kg
Precizitāte
Atkārtojamība ± 0,008 mm
Pozicionēšanas precizitāte ± 0,008 mm

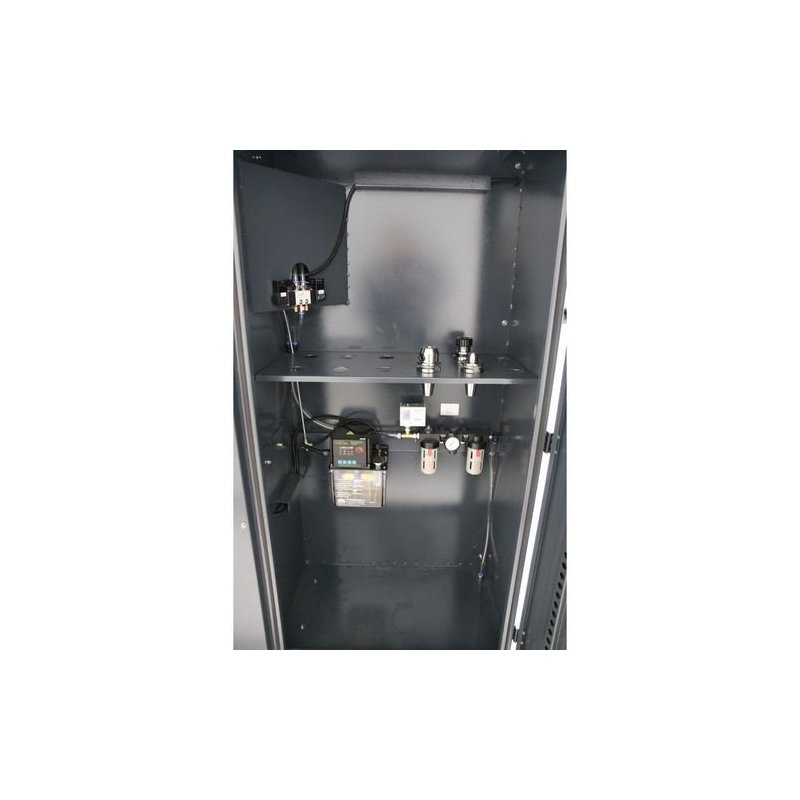

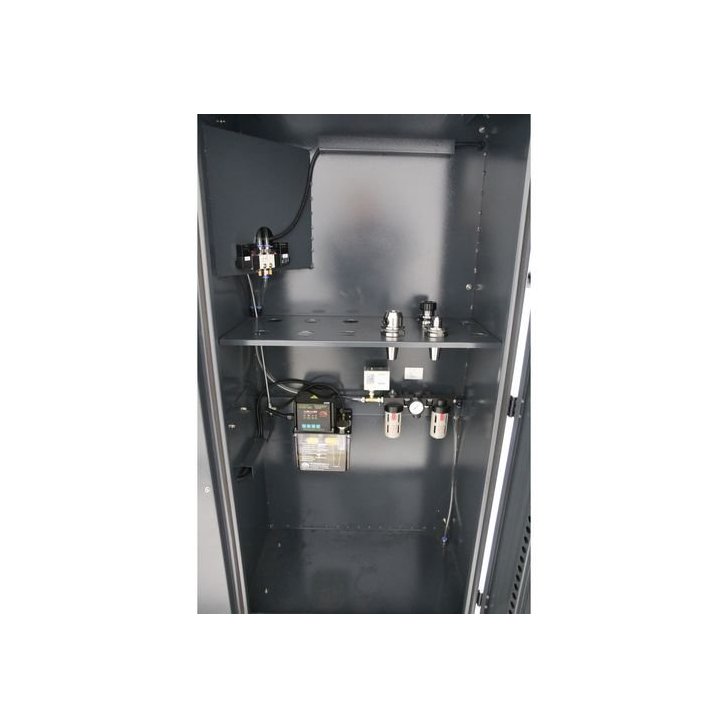

Dzesēšanas un eļļošanas sistēma
Dzesēšanas šķidruma sūknis(-i) Piedziņas jauda 650 W
Tvertnes tilpums 120 l
Pneimatiskais savienojums
Darba spiediens 7 bar
Pārvietošanas ceļš
X ass automātiskā 550 mm
Y ass automātiskā 305 mm
Z ass automātiskā 460 mm

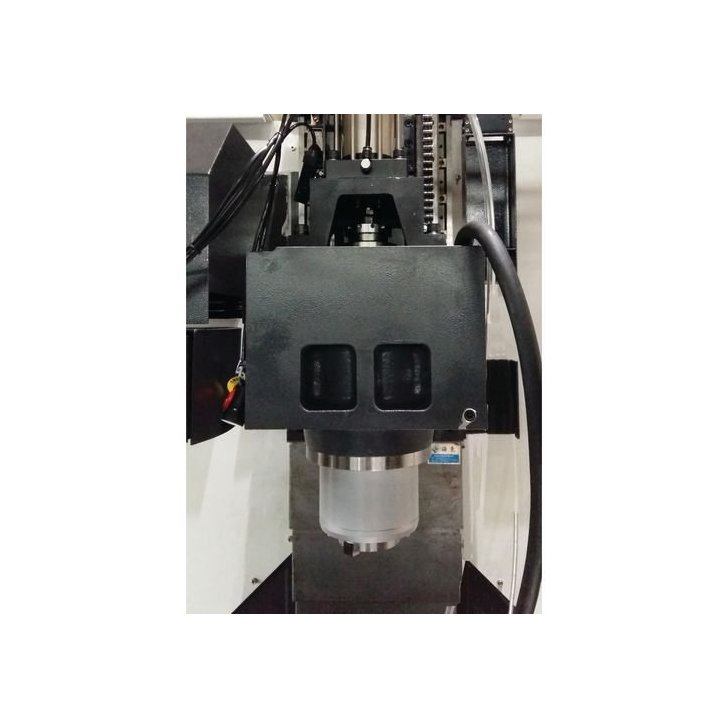

Vertikālā vārpsta
Vārpstas stiprinājums BT 40
Ātruma diapazons 10 000 apgr./min
Piedziņas motora jauda nepārtrauktā darbībā S1 7,5 kW
Piedziņas motora jauda S6-30% darbība 11 kW
Piedziņas motora griezes moments nepārtrauktā darbībā S1 48 Nm
Piedziņas motora griezes moments 30% darbība S6 70 Nm
Padeves motora griezes moments
X ass nepārtrauktā darbība S1 8 Nm
Y ass nepārtraukta darbība S1 8 Nm
Z ass nepārtraukta darbība S1 11 Nm

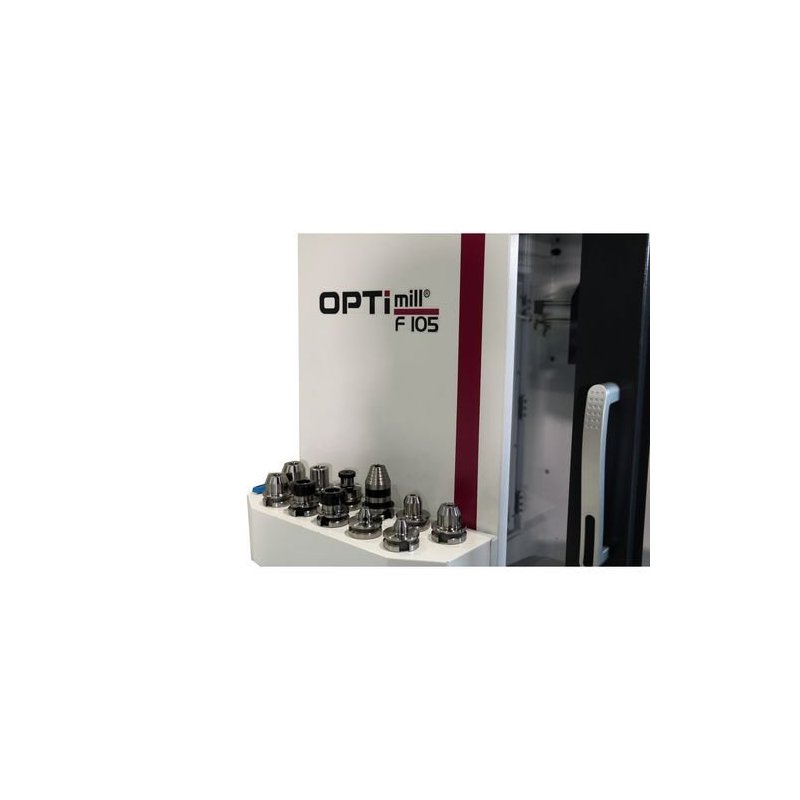

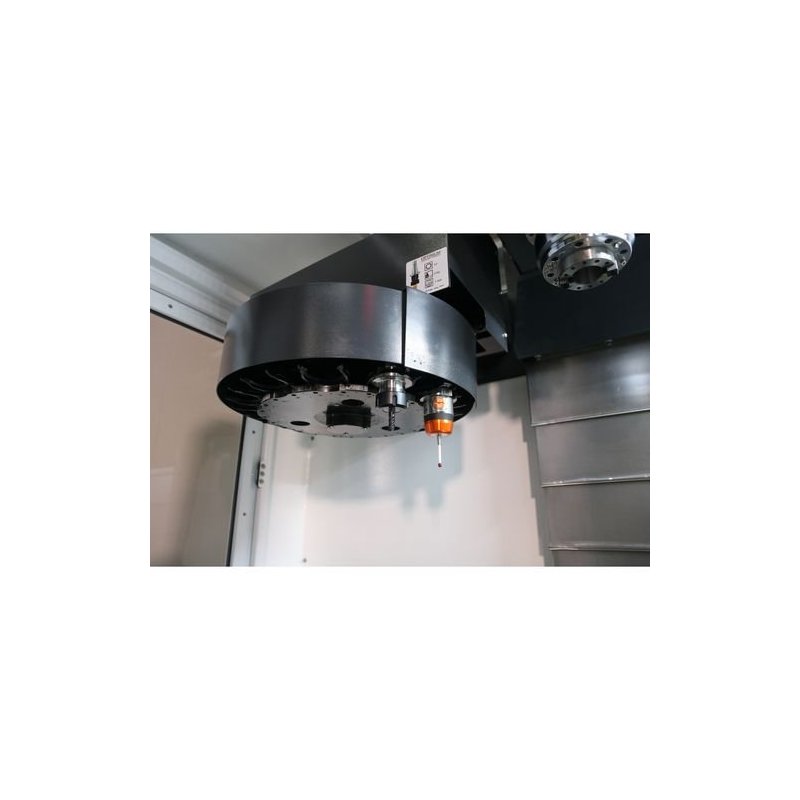

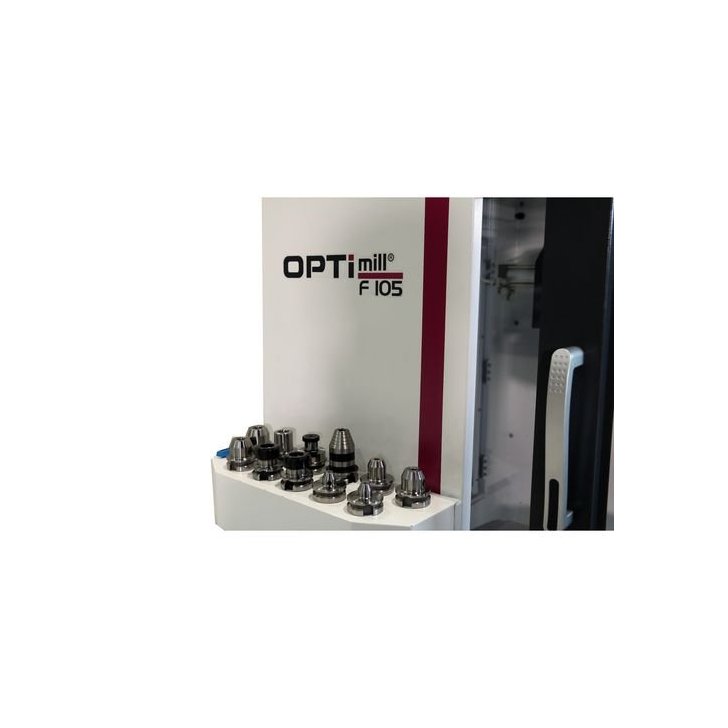

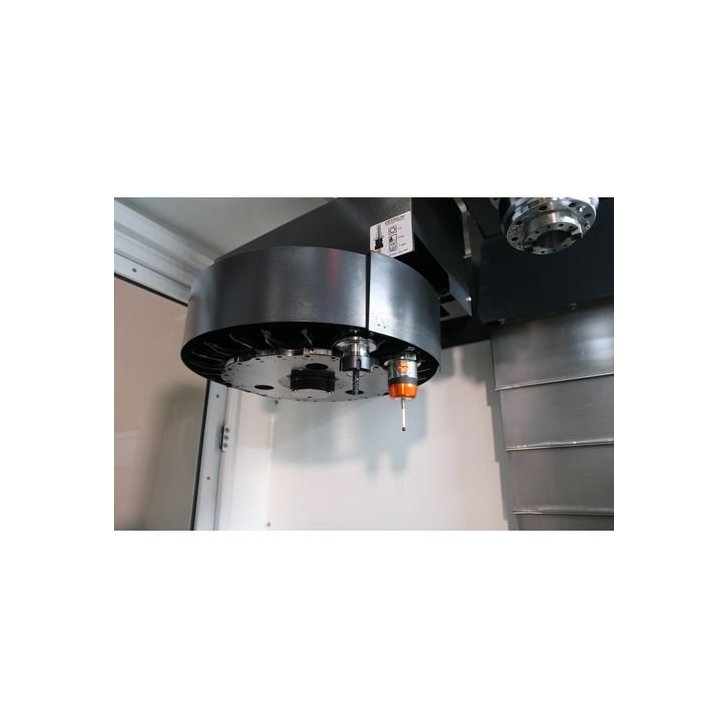

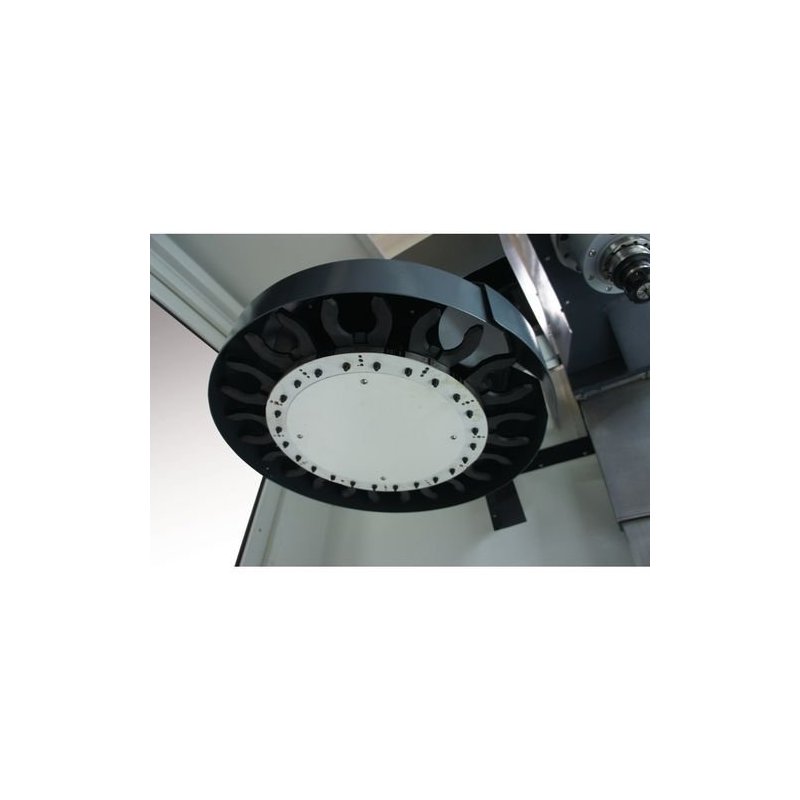

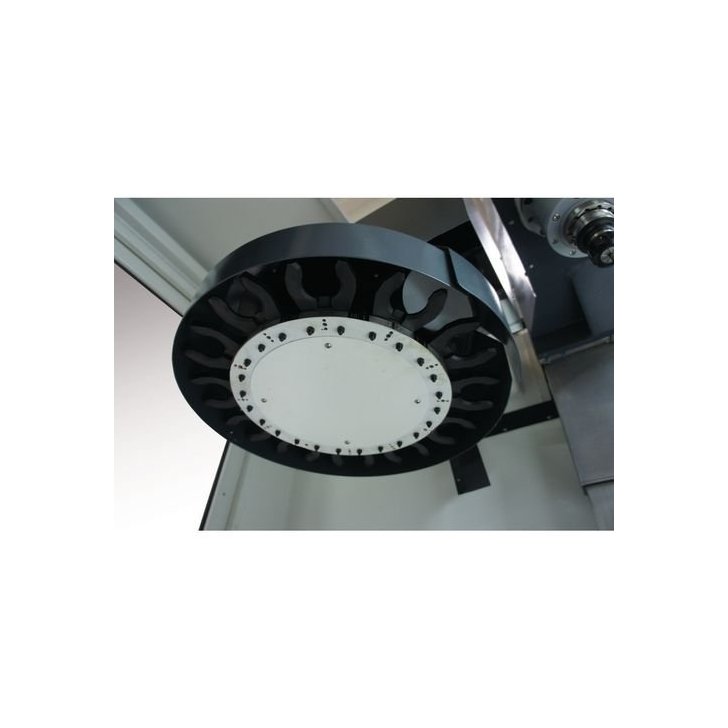

Instrumentu mainītājs
Karuseļa dizains
Instrumentu pozīciju skaits: 12 instrumenti
Maks. instrumenta diametrs: 70 mm
Maks. instrumenta garums: 300 mm
Maks. instrumenta svars: 6 kg
Instrumenta maiņas laiks: no instrumenta uz instrumentu (no T uz T): 7 s
