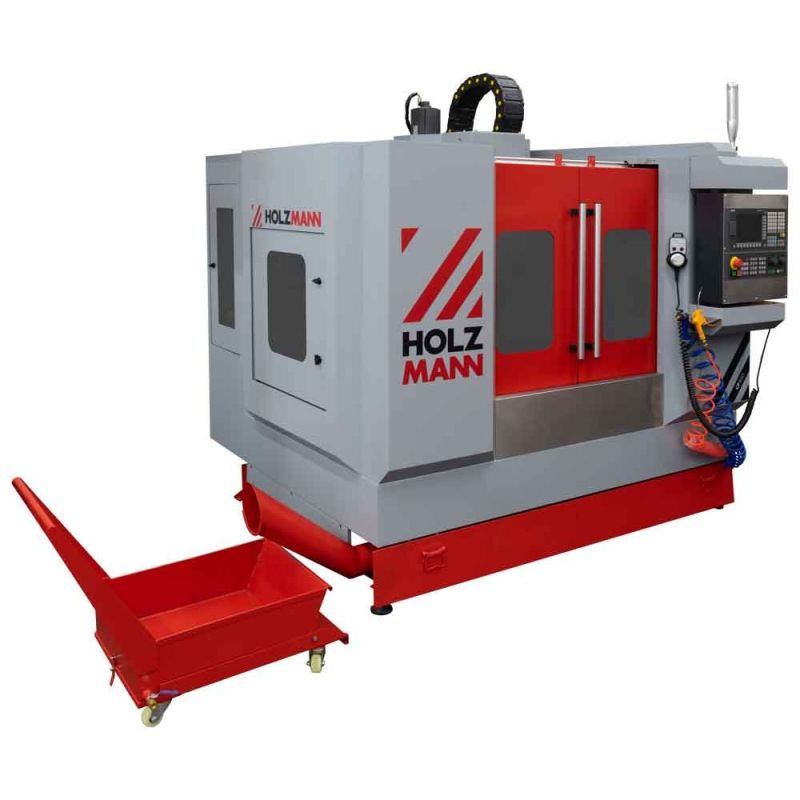

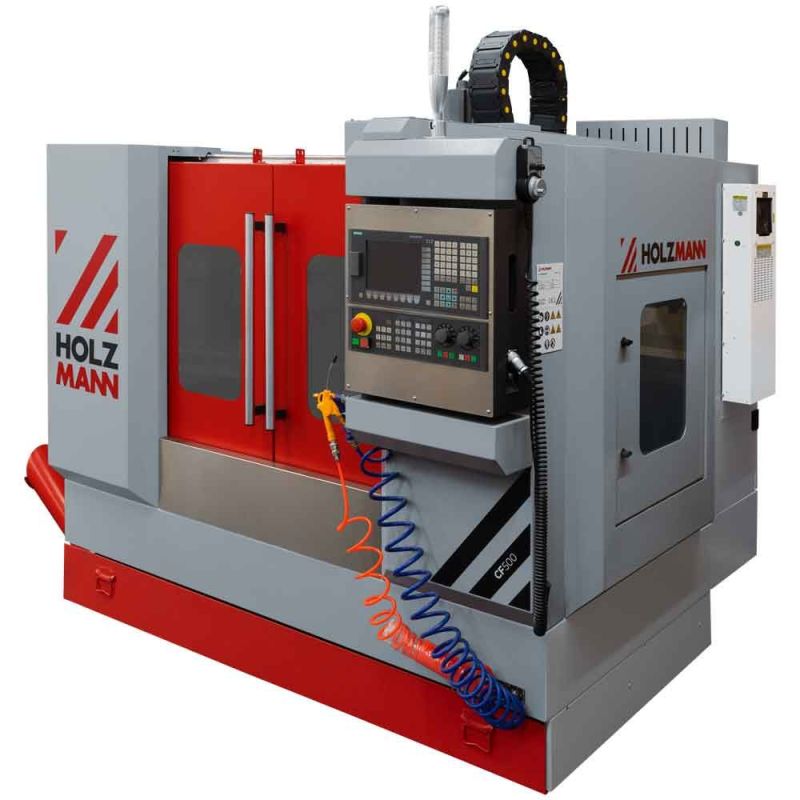

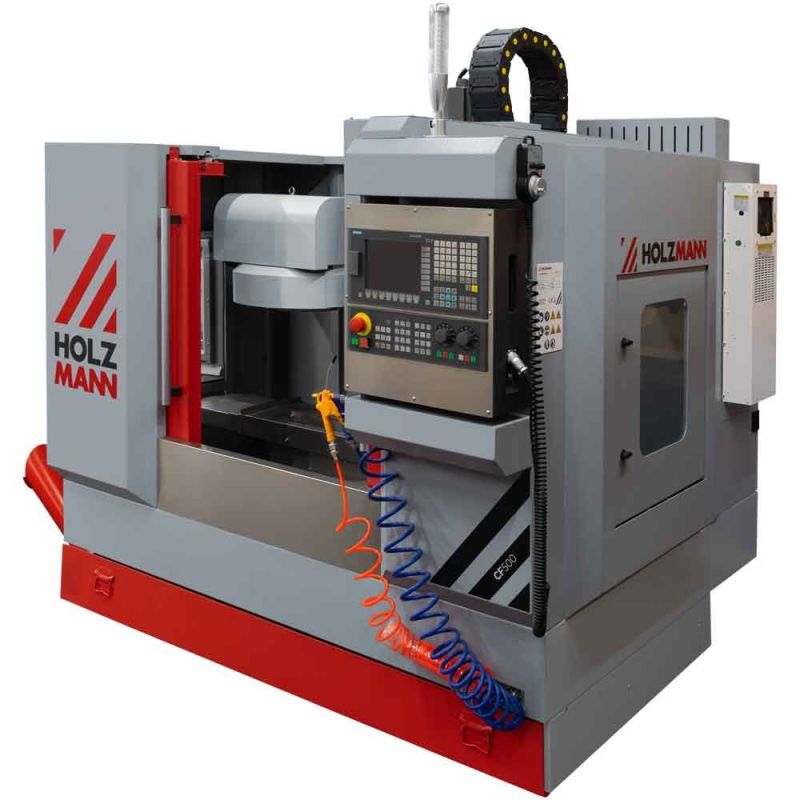

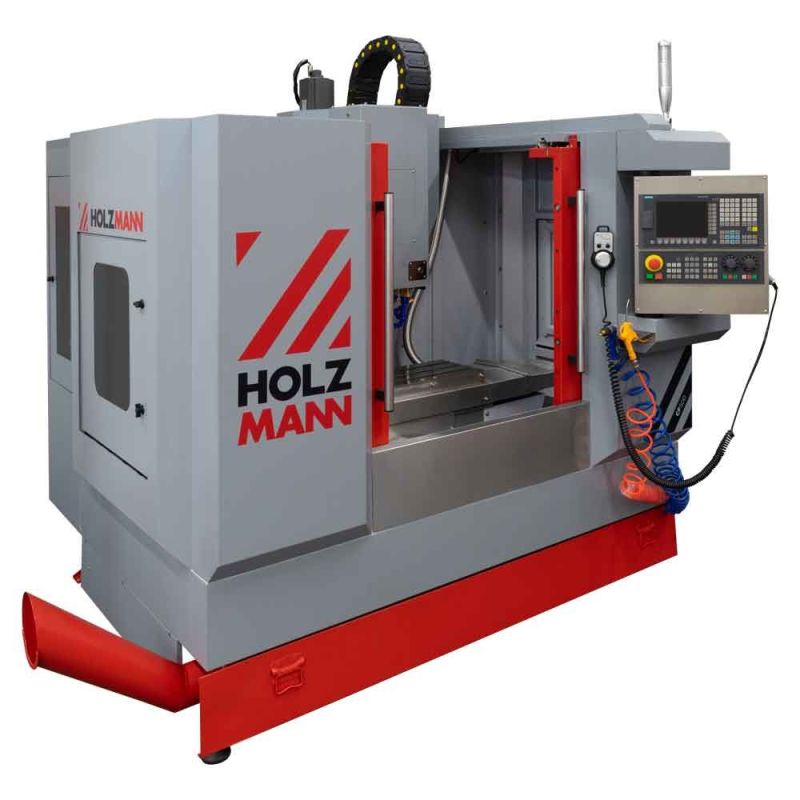

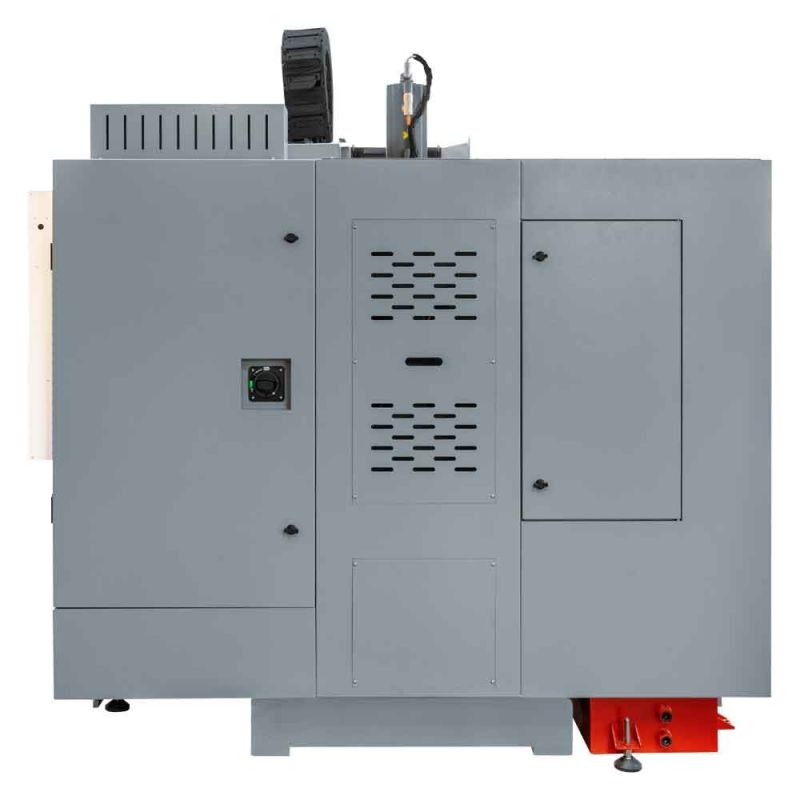

CNC frēzēšanas mašīna Holzmann CF500 (400V)

Tehniskie dati:

Datēšanas dzinējs
spriegums	400 V / 50 Hz
mērījumi
sniedzamība mm	360
Galda izmērs mm	800 x 260
Kopējie izmēri mm	2100 x 1750 x 2300
tehniskā specifikācija
Maks. Urbšanas veiktspēja mm	Ø 20
Maks. vītnes izmērs	M 16
frēzēšanas adapteris	Bt40
vārpstas frēzēšanas ātrums min-1	Maks. 10000
Maks. Attāluma vārpstas tabula mm	100 - 550
ceļot x asi mm	500
Ceļojums y ass mm	350
Ceļojuma z asis mm	450
T-slots mm	16
maks. galda slodze kg	200
skaļuma līmenis un vibrācija
skaņas spiediena līmenis dB(A)	80
svars
bruto svars kg	2600
neto svars kg	2.200
iepakojums
iepakojuma platums mm	1850
iepakojuma garums mm	2.200
iepakojuma augstums mm	2400

izceļ

elektriskā ieejas jauda: 15 kVA
vārpstas motora jauda: 5,5 kW (35 Nm)
darba gaisa spiediens 4–6 bar (0,4–0,6 MPa)
ceļojošais diapazons
- x-ass: 500 mm
- y ass: 350 mm
- z ass: 450 mm
vārpstas apgriezienu skaits līdz 10 000 min-1

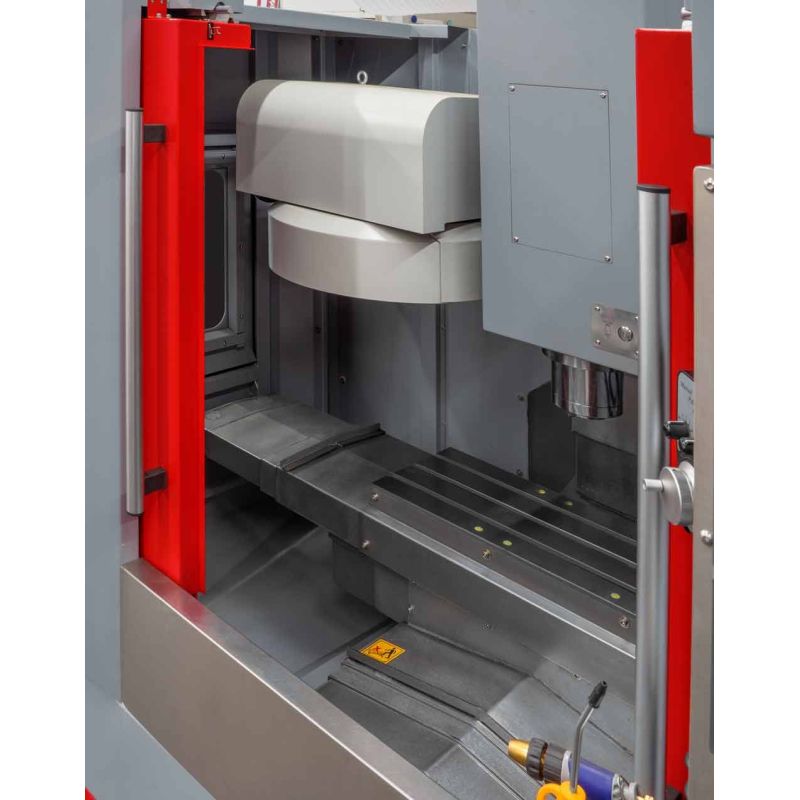

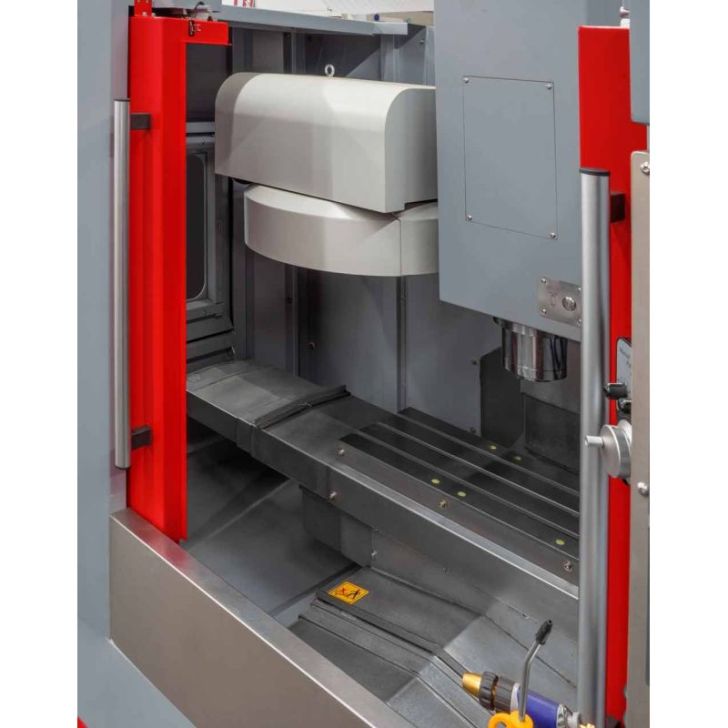

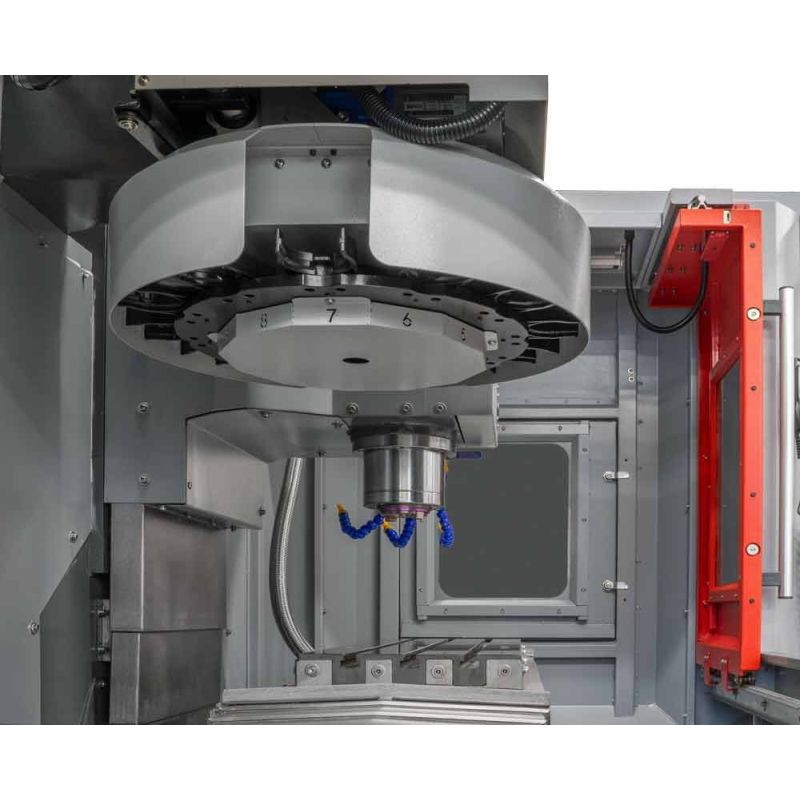

rīku karuseļa žurnāls:
- 12 instrumentu pozīcijas
- maks. instrumenta diametrs: Ø 100 mm (tukšs: Ø200 mm)
- instrumenta maiņas laiks: 3 s
- maks. instrumenta svars: 8 kg
padeves ātrums:
- ātrs ātrums: 18 (XY ass); 16 (Z ass) m/min
- apstrādes padeves ātrums: 1-8000 mm/min
precizitāte:
- pozicionēšana: +/- 0,01 mm
- atkārtojuma precizitāte: +/-0,015 mm

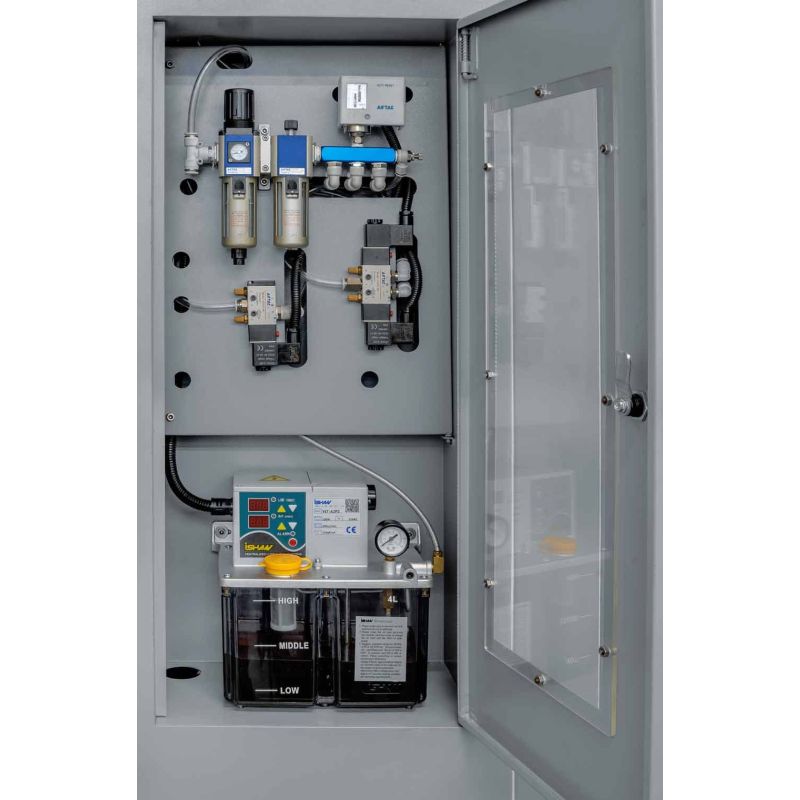

centrālā eļļošana: Eļļas tilpums 4 litri
dzesēšanas šķidruma tvertnes tilpums 17 litri
