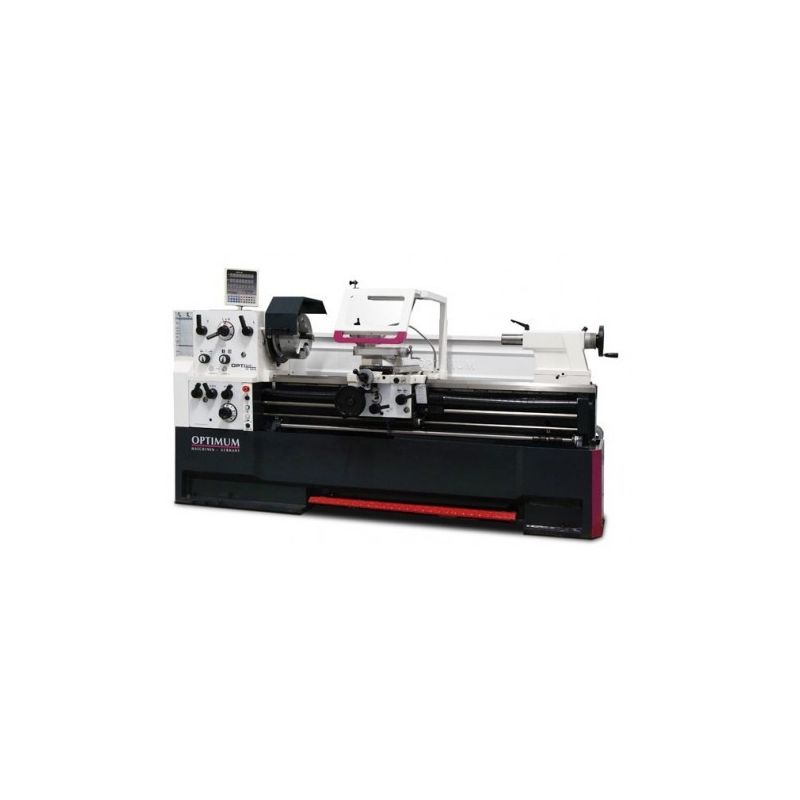

Virpa metālam OPTiturn TH 5615D
Virpa metālam OPTiturn TH 5615D

Virpa metālam OPTiturn TH 5615D

3462160
cena pēc pieprasījuma

Apraksts

Tehniskie dati:

Dzesēšanas smērvielu sistēma
Dzesēšanas šķidruma sūkņa jauda125 W
Izmēri un svars
Garums apm.2950 mm
Platums/dziļums apm.1150 mm
Augstums apm.1650 mm
Svars apm.2300 kg
Elektriskie pieslēgumi
Kopējā nominālā vērtība8,5 kW
Elektriskie dati
Piedziņas motora jauda7,5 kW
Barošanas spriegums400 V
Tīkla frekvence50 Hz
Barība
Gareniskās padeves diapazons0,059 – 1,646 mm/apgr
Garenvirziena padeves skaits35
Plakans padeves diapazons0,020 – 0,573 mm/apgr
Plakano padevi skaits35
Laukumi
Metriskais solis0,2 – 14 mm/apgr
Metrisko toņu skaits47
Imperiālais laukums112–2 Gg/1"
Imperiālo laukumu skaits60
Diametrisks solis4 - 112 DPI
Diametru leņķu skaits50
Moduļu vītnes solis0,1 – 7 mm/apgr
Moduļu vītņu soļu skaits34
Ātruma diapazons
Pārnesumu skaits12
Ātruma diapazons25–1600 min¯¹
Vārpsta
Vārpstas patronaCamlock DIN ISO 702-2 Nr.8
Vārpstas urbuma/stieņa ejas diametrs80 mm
Instrumentu turētājs maks. patronas augstums25 mm
Vārpstas konussMT 7
Tailstock
ČaksMK 5
Spalvas vēziens180 mm
Spalvas diametrs75 mm
Ceļot
Ceļojuma augšējais slīdnis130 mm
Ceļojuma krusta slidkalniņš316 mm
Ceļojumu ratu segli1210 mm
Darba zonas
Maks. augstums280 mm
Maks. platums1420 mm
Šūpoles diametrs virs mašīnas pamatnes560 mm
Šūpoles diametrs gultas tiltiņā790 mm
Šūpoles diametrs virs ēvelēšanas slaida355 mm
Pagrieziena garums gultas tiltā170 mm
Gultas platums350 mm
