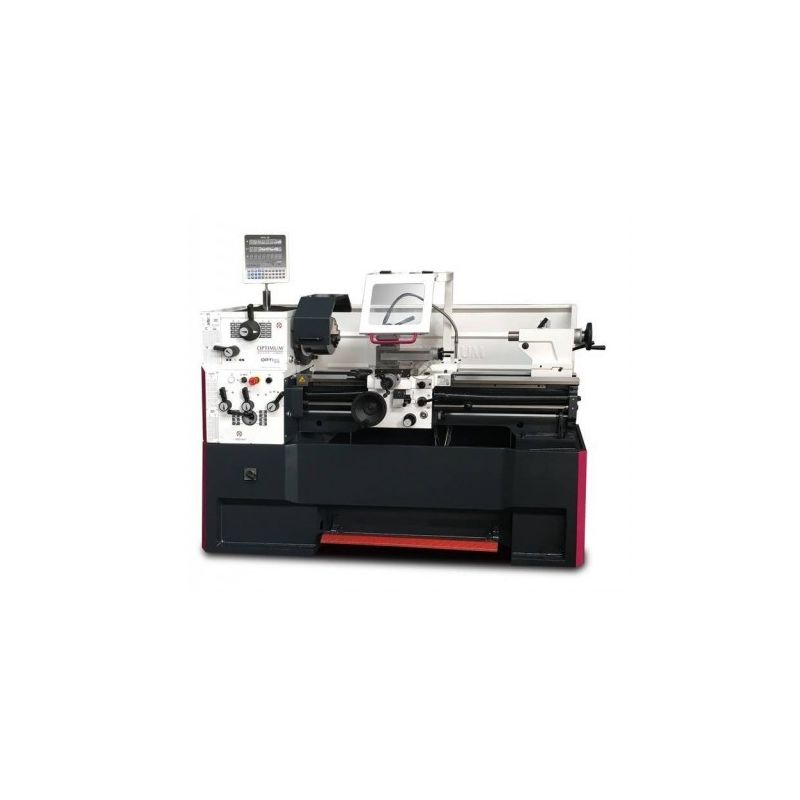

Virpa metālam OPTiturn TH 4215D

Name: Virpa metālam OPTiturn TH 4215D
Brand: Optimum
SKU: 3462070
Availability: BackOrder

Artikuls: 3462070

cena pēc pieprasījuma

Tehniskie dati:

Dzesēšanas smērvielu sistēma
Dzesēšanas šķidruma sūkņa jauda	100 W
Izmēri un svars
Garums apm.	2440 mm
Platums/dziļums apm.	915 mm
Augstums apm.	1375 mm
Svars apm.	1340 kg
Elektriskie pieslēgumi
Kopējā nominālā vērtība	4,6 kW
Elektriskie dati
Piedziņas motora jauda	4,5 kW
Barošanas spriegums	400 V
Tīkla frekvence	50 Hz
Barība
Gareniskās padeves diapazons	0,05 – 1,7 mm/apgr
Garenvirziena padeves skaits	17
Plakans padeves diapazons	0,025 – 0,85 mm/apgr
Plakano padevi skaits	17
Laukumi
Metriskais solis	0,2 – 14 mm/apgr
Metrisko toņu skaits	39
Imperiālais laukums	72–2 Gg/1 colla
Imperiālo laukumu skaits	45
Diametrisks solis	8-44
Diametru leņķu skaits	21
Moduļu vītnes solis	0,3 – 3,5 mm/apgr
Moduļu vītņu soļu skaits	18
Ātruma diapazons
Pārnesumu skaits	16
Ātruma diapazons	45 – 1800 min-1
Vārpsta
Vārpstas patrona	Camlock DIN ISO 702-2 Nr.6
Vārpstas urbuma/stieņa ejas diametrs	52 mm
Instrumentu turētājs maks. patronas augstums	20 mm
Vārpstas konuss	MT 6
Tailstock
Čaks	MT 4
Spalvas vēziens	120 mm
Spalvas diametrs	50 mm
Ceļot
Ceļojuma augšējais slīdnis	140 mm
Ceļojuma krusta slidkalniņš	230 mm
Ceļojumu ratu segli	1280 mm
Darba zonas
Maks. augstums	210 mm
Maks. platums	1500 mm
Šūpoles diametrs virs mašīnas pamatnes	420 mm
Šūpoles diametrs gultas tiltiņā	590 mm
Šūpoles diametrs virs ēvelēšanas slaida	250 mm
Pagrieziena garums gultas tiltā	260 mm
Gultas platums	250 mm
