Virpa metālam Viber-System 410x1000

Tehniskie dati:

Motora jauda	2,2/ 3,3 kW
Apgriezieni	(16) 45 - 1800 apgr./min
Attālums starp centriem	1000 mm
Attālums no vadotnēm līdz centram	410 mm
Centra augstums	205 mm
Vadotņu platums	250 mm
Vārpstas caurejošais diametrs	52 mm
Garenvirziena padeve	(17) 0,05-1,7 mm/apgr
Šķērspadeve	(17) 0,025-0,85 mm/apgr
Maks. izmērs griežņiem	20x20 mm
Metriskā vītne	(42) 0,2-14 mm/apgr
Colliskā vītne	(42) 2-72 T.P.I
Moduļvītne	(18) 0,3-3,5 mm
Pinoles diametrs	50 mm
Pinoles gājiens	120 (0,02) mm
Pinoles konuss	MK4
Digitālā lasīšana	3 - asīs
Izmērs	2050x900x1650 mm
Svars	1600 kg

Viber-system 410x1000 rūpniecisko metāla virpu  raksturo izturīga  čuguna gultnes konstrukcija , kas samazina vibrācijas un nodrošina stabilitāti darbības laikā. Mašīna ir aprīkota ar  16 ātrumu pārnesumkārbu ar divu diapazonu indukcijas motoru  ar jaudu 2,8/3,3 kW, kas garantē  augstu griezes momentu . Tas ir ieteicams cieto tēraudu apstrādei  un mehāniskiem uzdevumiem, piemēram, iekšējo un ārējo virsmu virpošanai, pulēšanai, metriskā vītņošanai, urbšanai un cauršanai,  piedāvājot daudzpusību dažādās virpošanas operācijās.



Galvenās funkcijas un priekšrocības:
- Daudzpusīgs pielietojums : virpa ir ideāli piemērota dažādu uzdevumu veikšanai, piemēram, iekšējai un ārējai virpošanai, konusveida apstrādei, pulēšanai, metriskai un collu vītņu griešanai, urbšanai un caururbšanai.
- Cieta čuguna gulta : Rūdīta un precīzi slīpēta gulta nodrošina maksimālu vibrācijas samazināšanu un izturību.
- Digitālais pozīcijas nolasījums : trīs asu mērīšanas sistēma ar optiskiem lineāliem parāda precīzas nobīdes vērtības digitālajā displejā, atvieglojot precīzu apstrādes procesa vadību.
- Pastiprināta vārpstas gultņu sistēma : Nodrošina uzticamību un precizitāti darbības laikā.
- Liels vārpstas urbums (52 mm) : ļauj apstrādāt lielākus elementus.
- Rūdīti un slīpēti zobrati : atrodas vārpstas zobratā, un tie garantē mašīnas izturību un ilgmūžību.
- Plata gulta (250 mm) : Nodrošina stabilus un precīzus darba apstākļus.
- Svina skrūve un svina vārpsta : iespējojiet vītnes pagriešanu un automātisku garenvirziena un šķērsvirziena padevi.

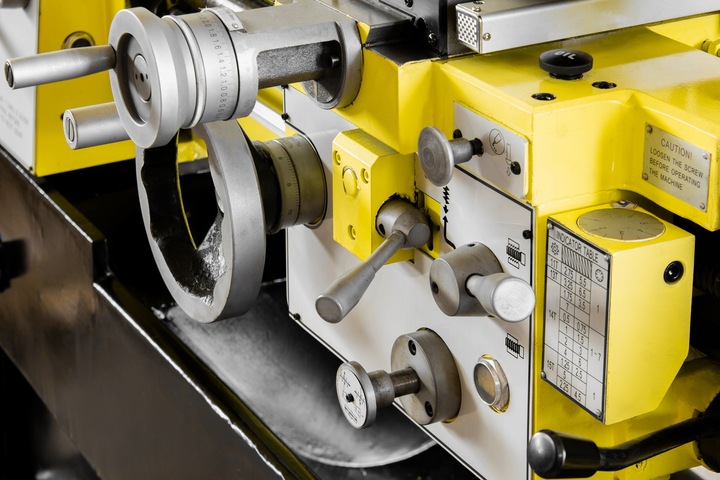

- Ergonomisks vadības panelis : ļauj viegli regulēt vārpstas ātrumu un automātisko padevi.
- Plašs vītņu diapazons : ar virpu var apstrādāt dažādu veidu vītnes, nemainot pārnesumus, atbalsta metrisko, collu, modulāro un DP. Metriskais diapazons ir 0,2–14 mm/apgr., collas 2–72 TPI, modulārais 0,3–3,5 mm un DP 8–44 DP
- Vītnes pulksteņa funkcija : nodrošina precīzu vītnes pagriezienu skaitīšanu, kas paātrina apstrādes procesu.
- Nomaināms pamatnes tilts : ļauj apstrādāt lielākus sagataves, piemēram, diskus, ar maksimālo apstrādes diametru 580 mm ar noņemtu pamatnes tiltu.

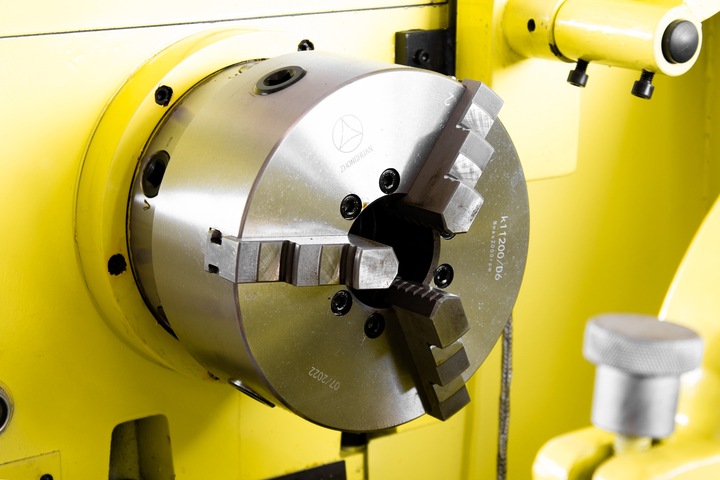

- 3-žokļu patrona -  200 mm
- Maksimālais pagrieziena diametrs virs gultas -  410 mm
- Pagrieziena diametrs virs balsta -  255 mm
- Pagrieziena diametrs tilta dobumā -  580 mm
- Attālums no centra -  1000 mm
- Centra augstums -  205 mm

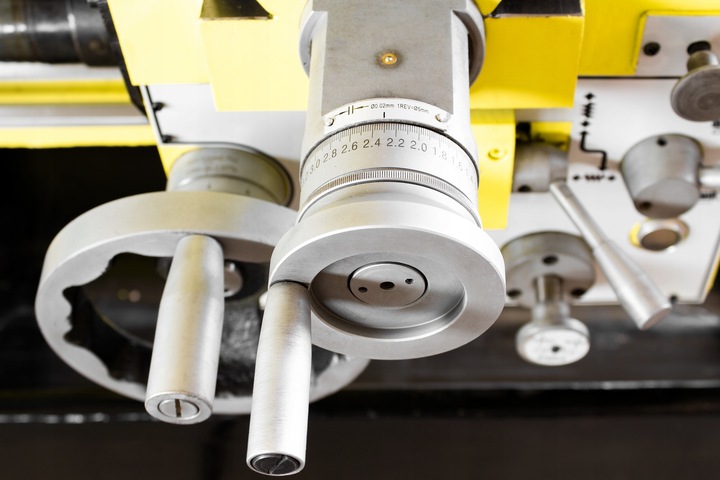

- Augšējā slīdņa gājiena diapazons -  140 (0,02) mm
- Šķērsvirziena gājiena diapazons -  210 (0,02) mm
- Garenvirziena gājiena diapazons -  750 (0,2) mm
- Gultas platums -  250 mm
- Vārpstas urbums -  52 mm
- Vārpstas uzgalis -  D1-6 CAMLOCK
- Vārpstas konuss -  MK6
- Virpas staba izmēri -  100 x 100 x 32 mm
- Instrumenta maksimālie izmēri -  20 x 20 mm
- Vārpstas apgriezieni -  16 diapazoni -  45 - 1800 apgr./min
- Vārpstas apgriezienu diapazons -  45,70,90,108,140,165, 215,255,330,385,510,  585,770,900,1170,1800  apgr./min.
- Metriskā vītne -  (42) 0,2 - 14 mm/apgr.
- Collu vītne -  (42) 2 - 72 TPI
- Moduļu vītne -  (18) 0,3 - 3,5 mm
- DP vītne -  (21) 8 - 44 DP
- Gareniskās padeves diapazons -  (17) 0,05 - 1,7 mm/apgr.
- Šķērsvirziena padeves diapazons -  (17) 0,025 - 0,85 mm/apgr.
- Tailstock piedurknes diametrs -  50 mm
- Tailstock piedurknes pagarinājums -  120 (0,02) mm
- Tailstock piedurknes konuss -  MK4
- Galvenā dzinēja jauda -  2,2/3,3 kW
- Dzesēšanas šķidruma sūkņa jauda -  90W
- Izmēri L/P/A -  2050 x 900 x 1650 mm
- Svars -  1600 kg

Digitālā pozīcijas nolasīšana
Trīs asu mērīšanas sistēma ar optiskajiem lineāliem parāda precīzas nobīdes vērtības digitālajā displejā, atvieglojot precīzu apstrādes procesa kontroli.

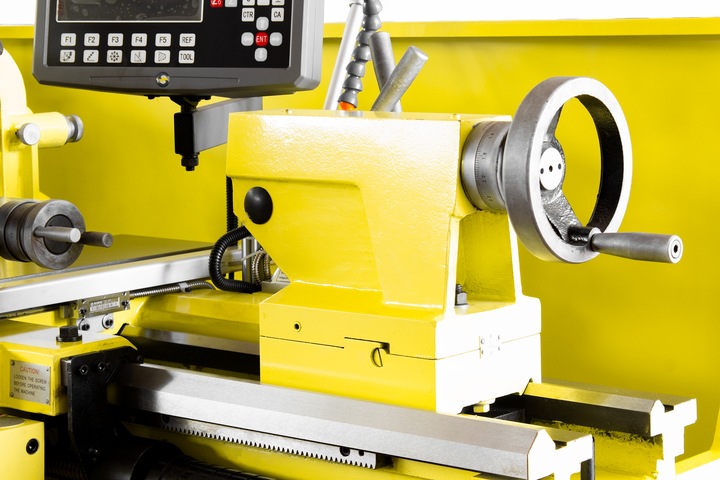

Zirgs
- Tailstock piedurknes diametrs -  50 mm
- Tailstock piedurknes pagarinājums -  120 (0,02) mm
- Tailstock piedurknes konuss -  MK4




Standarta aprīkojums un piederumi
- Lietotāja rokasgrāmata poļu valodā
- 3 asu digitālā nolasīšana (optiskais lineāls)
- CE atbilstības deklarācija
- 3-žokļu virpas patrona 200 mm
- 4-žokļu virpas patrona 250 mm
- Virpas disks 435 mm

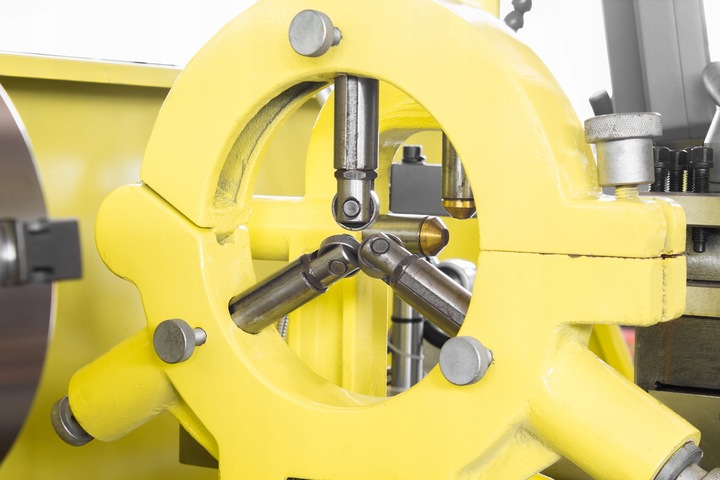

- Fiksētais balsts 30~160 mm

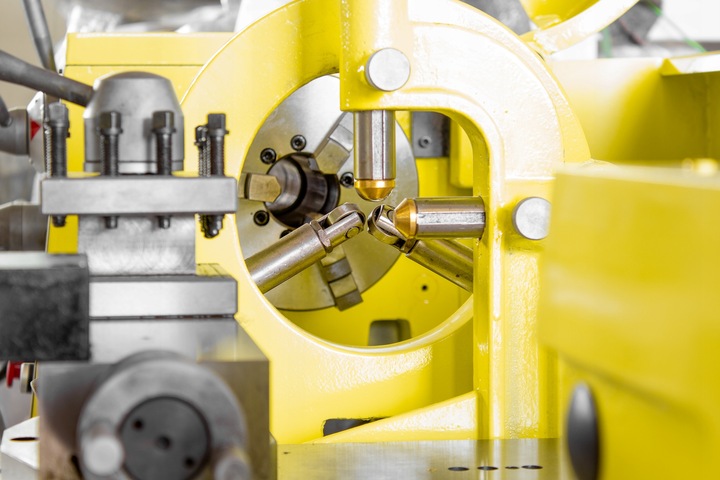

- Pārvietojama atpūta 20~100 mm
- Diska disks
- Vītņošanas pulkstenis
- Dzesēšanas sistēma
- Pēdu bremze
- Halogēna apgaismojums
- Centrs un samazināšanas piedurkne
- Eļļotājs
- Instrumentu kaste
