Tehniskie dati:
DAĻU KOMPLEKTS, KAS IESPĒJA Svina CNC FREZĒŠANAS MAŠĪNAS PAPLAŠINĀŠANU AR LĀZERI
PLH3D-6W lāzers ir ierīce, kas ir izmantota daudzās lietojumprogrammās. Ļoti kvalitatīva iekārta ļauj gravēt un griezt daudz dažādu materiālu.
Tagad OptLasers ir sagatavojis īpašu detaļu komplektu LEAD CNC frēzmašīnu lietotājiem!
TEHNISKIE DATI :
- Izmērs: 40x54x78mm
- Lāzera diodes optiskā jauda: 6W
- Lāzera viļņa garums: 450 nm
- Fokusa attālums: 20-120 mm
- Vietas izmērs fokusēts uz 30 mm: 0,1 x 0,1 mm
- Vietas izmērs fokusēts uz 50 mm: 0,1 x 0,125 mm
- Vietas izmērs fokusēts uz 80 mm: 0,1 x 0,3 mm
- Ieejas spriegums: 12-24V
- Maksimālais enerģijas patēriņš: 30W
- Modulācijas ieejas sprieguma diapazons: 0-5V
- Modulācijas ieeja 1: 0-5V analogais / TTL / PWM
- Modulācijas ieeja 2: 0-24V TTL/PWM
- Modulācijas veids: Analogais / TTL
- Modulācijas joslas platums (maks.): 30 kHz
- Svars: 210g
- Troksnis: 58 dBa
Galvenās komplekta priekšrocības:
- Vienkārša un ātra montāža uz LEAD CNC iekārtas
- Nav nepieciešama papildu dzesēšana
- Daudzi papildu piederumi, lai atvieglotu lietošanu

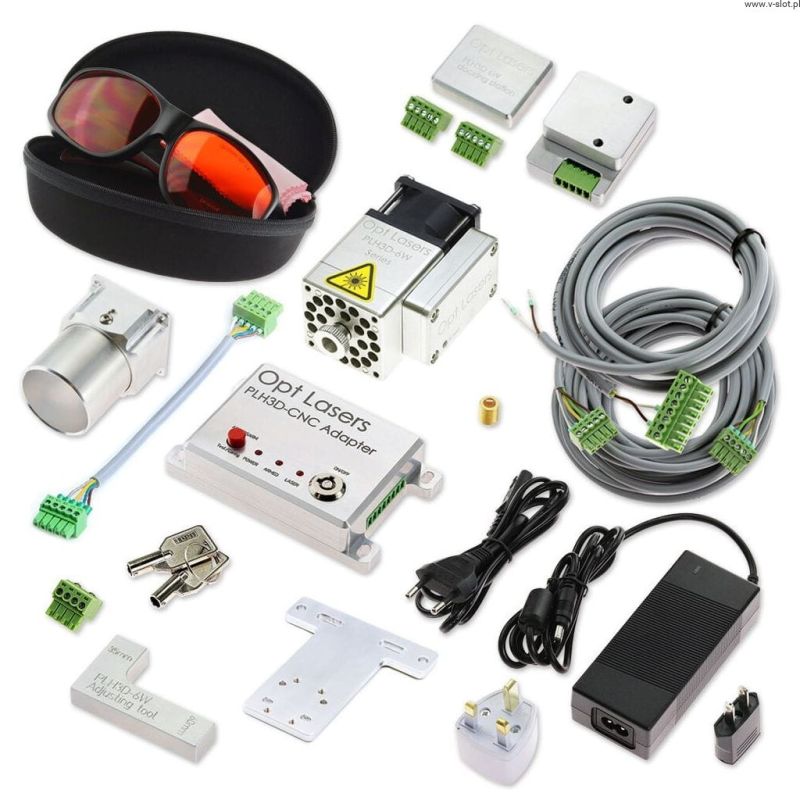

KOMPLEKTS IEKĻAUTS:
- PLH3D-6W-XF lāzers, 1 gab
- Aizsargbrilles darbam ar lāzeru, 1 gab
- Augstas veiktspējas gravēšanas lēca, 1 gab
- Kabeļu komplekts
- Magnētiskā LaserDock dokstacija, 1 gab
- Montāžas plāksne saderīga ar vārpstas turētāju, 1 gab
- Barošana, 1 gab
- PLH3D-CNC adapteris, 1 gab
- Magnētiskā uzgalis, 1 gab
- Augstuma mērīšanas instruments, 1 gab
- Skrūvju komplekts montāžai
Nedaudz informācijas par komplektu

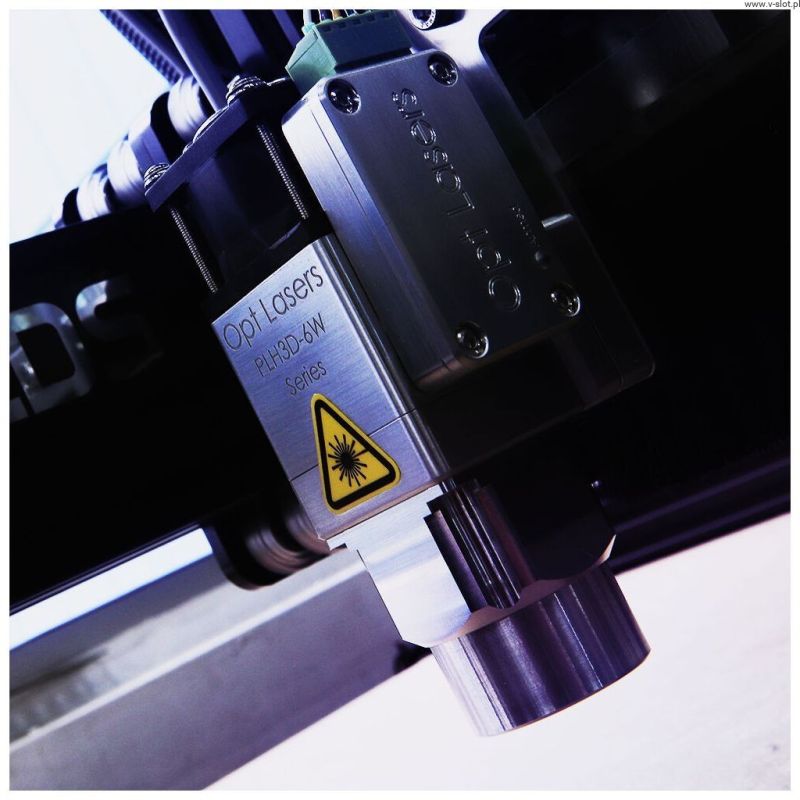

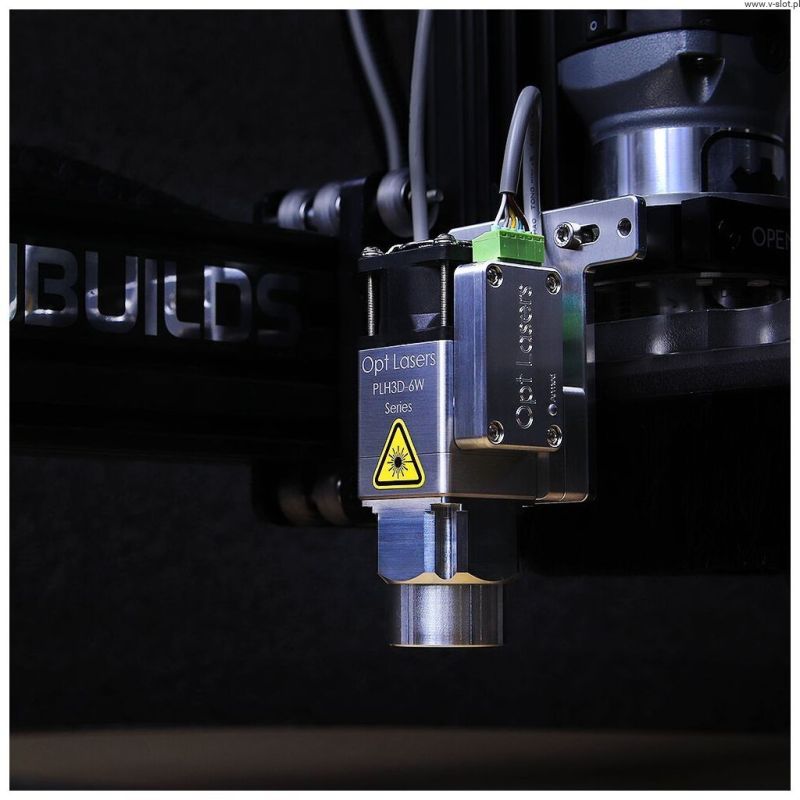

PLH3D-6W-XF lāzera galviņa
6W lāzers no PLH3D lāzeru sērijas. Profesionāla gravēšanas galviņa, kas paredzēta rūpnieciskiem un hobijiem. Cieta konstrukcija, ļoti efektīvs ventilators, kas nodrošina ļoti labu dzesēšanu un dūmu noņemšanu.
Šis lāzers ir piemērots dažādu materiālu griešanai un gravēšanai.
PLH3D-CNC lāzera adapteris
Papildu PLH3D-CNC adapteris ļauj "ieslēgt" un "atbruņot" lāzera galviņu.
Šis ir papildu modulis, kas uzlabo darba kvalitāti ar lāzeru.
Apbruņošana nozīmē strāvas ieslēgšana uz galvu; bruņotā galva pēc tam spēj radīt lāzera staru. Atbruņošanās (galvas strāvas izslēgšana) nostāda lāzera galviņu drošā stāvoklī, kurā lāzera stara ģenerēšana ir pilnīgi neiespējama.
Lāzera galvu var pārbaudīt, ģenerējot īsu lāzera impulsu ar maksimālo jaudu.
Šie drošības pasākumi novērš nepareizu izmantošanu un neparedzētu rīcību ārkārtas situācijā. Atslēgas slēdzis pasargā lāzera galviņu no bērnu un citu nepiederošu personu apbruņošanas. Lāzera galviņas aktivizēšanu lietotājs vienmēr veic manuāli, nospiežot pogu. Īpaša ķēde novērš bruņošanos iekšējās elektronikas atteices gadījumā. Lāzera galva tiek automātiski izslēgta ārkārtas situācijās: tīkla sprieguma zudums, strāvas padeves pārtraukums, lāzera galviņas kabeļa pārrāvums vai atvienošana. Kad sistēma ir izslēgta, tā paliek drošā stāvoklī, un, lai atjaunotu bruņojumu, lietotājam vienmēr ir jānospiež poga.
Galvenās PLH3D-CNC adaptera funkcijas:
- Mīkstais starts
- Signalizācijas diodes - barošana, aktivizēšana, lāzera darbība
- Iebūvēts mikrokontrolleris – sargsuns
- Divas programmējamas aktivizācijas ieejas
- Divi ārējie drošības spailes (piemēram: drošības atslēga, E-Stop)
- Automātiska atslēgšanās, kad tas ir izslēgts
- Lāzera testa funkcija
- Saderība ar PLH3D lāzera galviņām
- Atslēgas slēdzene, lai novērstu to, ka to lieto nepilnvarots personāls
- Mehāniski apstrādāts alumīnija korpuss
- Vienas pogas sistēma (bruņošanās, pārbaude un ieslēgšanas režīmu iestatīšana)
AIZSARGBRILLES
Komplektā ietilpst aizsargbrilles darbam ar lāzeru (450nm).
Šīs lāzera brilles var palīdzēt samazināt iespēju, ka acī iekļūs gaisma no izkliedētas lāzera gaismas.
Izgriezto materiālu piemērus var atrast pielikumā (apraksta beigās)
