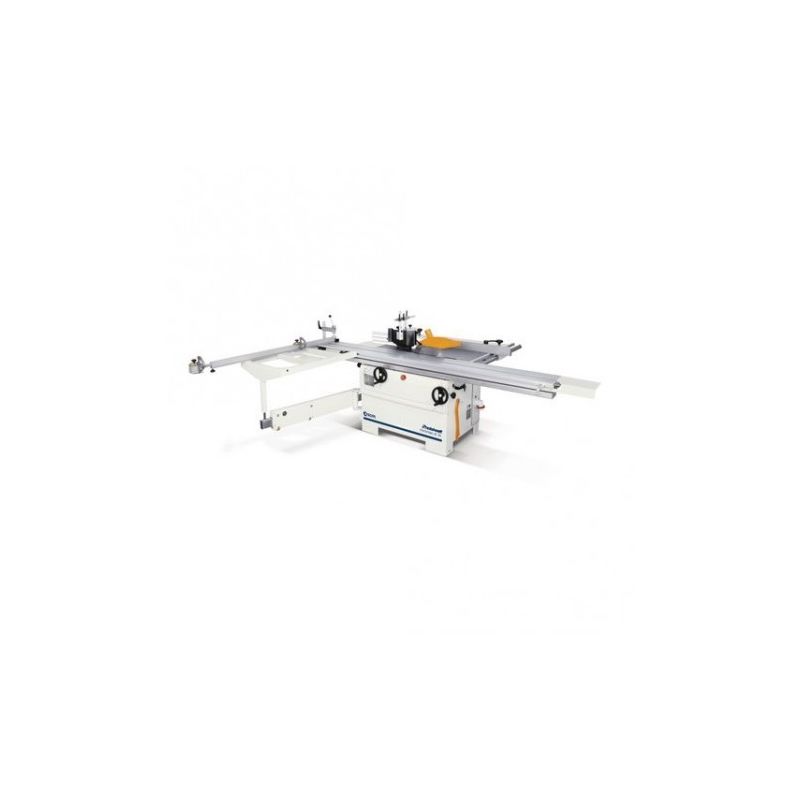

Kombinēts darbgalds (ripzāģis/frēze) minimax st 3c F 16 Holzkraft

Tehniskie dati:

Izmēri un svars
Svars aptuveni 470 kg
Izsūkšanas pieslēgums
Izsūkšanas sprauslu skaits: 2
Izsūkšanas sprauslas diametrs: 120 mm
Zāģa asmens aizsarga izsūkšanas sprauslas diametrs: 60 mm
Elektriskie dati
Motoru skaits: 2
Piedziņas motora jauda: 5,0 kW
Pieslēguma spriegums: 400 V
Tīkla frekvence: 50 Hz
Frēzēšanas vārpsta
Vārpstas slīpums: 0–45°
Lietojams vārpstas garums: 100 mm
Vārpstas ātrumi: 3500/7000/10000 apgr./min
Maksimālais frēzēšanas instrumenta diametrs:
Nenolaižams: 210 mm
Nolaižams: 180 mm
Tapu griezējs: 275 mm
Ripzāģa bloks
Apgriešanas garums: 1600 mm
Griešanas platums ar paralēlo atduri: 900 mm
Maks. Šķērsgriešanas platums pa kreisi no zāģripas: 2660 mm
Zāģripas slīpums: 90–45°
Maks. griešanas augstums 90°: 90 mm
Maks. griešanas augstums 45°: 63 mm
Maks. zāģripas izvirzījums 90°: 100 mm
Maks. zāģripas izvirzījums 45°: 78 mm
(Galvenā) zāģripas diametrs: 315 mm
Paskaidrojums: (Galvenā) zāģripas diametrs nav atkarīgs no griezējmehānisma
(Galvenā) zāģripas ātrums: 4000 apgr./min
Bīdāmie ratiņi un galds
Galda garums: 1112 mm
Galda platums: 430 mm
