Tehniskie dati:
| Ieraudzīja | |
| Motora jauda | 4,4 kW/3x400V (2,2 kW/1x230V) |
| Motora apgriezieni | 2 865/min. (3 438/min. [60 Hz]) |
| Maks. zāģa asmens diametrs ar vērtēšanas vienību | Ø 315 mm |
| Vārpstas diametrs | 30 mm (5/8 "| 1") |
| Galvenā zāģa asmens vārpstas ātrums | 3 755 / min. |
| Maks. griezuma dziļums ar vērtēšanas vienību | 100 mm (70 mm [45 °]) |
| Zāģa asmens slīpums | 0 ° - 45 ° |
| Maks. griezuma platums | 800 mm |
| Vērtēšanas vienība | |
| Punktu vienības motora jauda | 0,75 kW |
| Zāģa asmens diametrs | Ø 120 mm |
| Vārpstas diametrs | Ø 20 mm (3/4 ") |
| Ātrums (piedziņa ar atsevišķu motoru) | 8 530/min. (10 236/min. [60 Hz]) |
| Vārpstas formētājs | |
| Motora jauda | 4,4 kW/3x400V (2,2 kW/1x230V) |
| Motora apgriezieni | 2 865/min. (3 438/min. [60 Hz]) |
| Vārpstas diametrs | Ø 30 (32 | 35 | 40 | 50) mm (1 "; 5/4"; (5/4 "& 3/4")) |
| Vārpstas ātrumi | 2500; 3500; 6000; 8000; 10 000 / min. |
| Maks. vārpstas gājiens | 140 mm |
| Vārpstas garums | 130 (110) mm |
| Maks. galda atveres diametrs | Ø 220 mm |
| Maks. instrumenta diametrs zem galda | Ø 175 mm |
| Maks. instrumenta diametrs virs galda | Ø 200/250 mm |
| Vārpstas slīpums | -45 ° ÷ + 5 ° |
| Kombinēts ēvelētājs un biezinātājs | |
| Motora jauda | 4,4 kW/3x400V (2,2 kW/1x230V) |
| Motora apgriezieni | 2 865/min. (3 438/min. [60 Hz]) |
| Griezējbloku diametrs | 95 mm |
| Barošanas veltņu diametrs | 40 mm |
| Griezēju skaits | 4 |
| Žoga noliekšana | 0 ° - 45 ° |
| Griezējbloku ātrums | 4 200 / min. |
| Maks. ēvelēšanas platums | 310 mm |
| Maks. biezuma platums | 300 mm |
| Maks. biezuma augstums | 230 mm |
| Maks. krājumu noņemšanas biezums | 5 mm |
| Maks. krājumu noņemšanas ēvelēšana | 4 mm |
| Barošanas ātrums | 8 m / min. |
| Mašīnas izmēri | |
| Garums (ar CV360 - 2000 mm) | 2 520 mm |
| Garums (ar CV360 - 2 800 mm) | 3020 mm |
| Garums (ar CV360 - 3200 mm) | 3 390 mm |
| Platums | 3 155 mm |
| Galda augstums | 892 mm |
| Maks. mašīnas augstums | 1300 mm |
| Galda izmērs Zāģa/vārpstas formētājs | 1 314 x 479 mm |
| Galda izmērs - ēvele | 1 500 x 320 mm |
| Galda izmērs - biezinātājs | 750 x 308 mm |
| Sūkšanas putekļu pārsega diametrs | 100 mm |
| Bruto svars | 770 kg |
| Neto svars | 740 kg |
| Alu bīdāmais galds CV360 | |
| Galda izmērs | 2 000 (2 800 | 3 200) x 360 mm |
| Atbalsta rāmja izmēri | 1 240 x 650 mm |
| Griešanas garums | 2000 (2800 | 3200) mm |
| Citi parametri | |
| Spriegums / frekvence | 3x400V (3x230V | 1x230V) / 50 (60) Hz |
| Līniju aizsardzība | 16 A (25 A) |
| Trokšņa līmenis (bez tehnoloģijas) | 84,8 dB (A) |
| Trokšņa līmenis (ar tehnoloģiju) | 88,3 dB (A) |
| Akustiskais sasniegums | 81,5 dB (A) |
| Akustiskais sasniegums (ar tehnoloģijām) | 103,4 dB (A) |

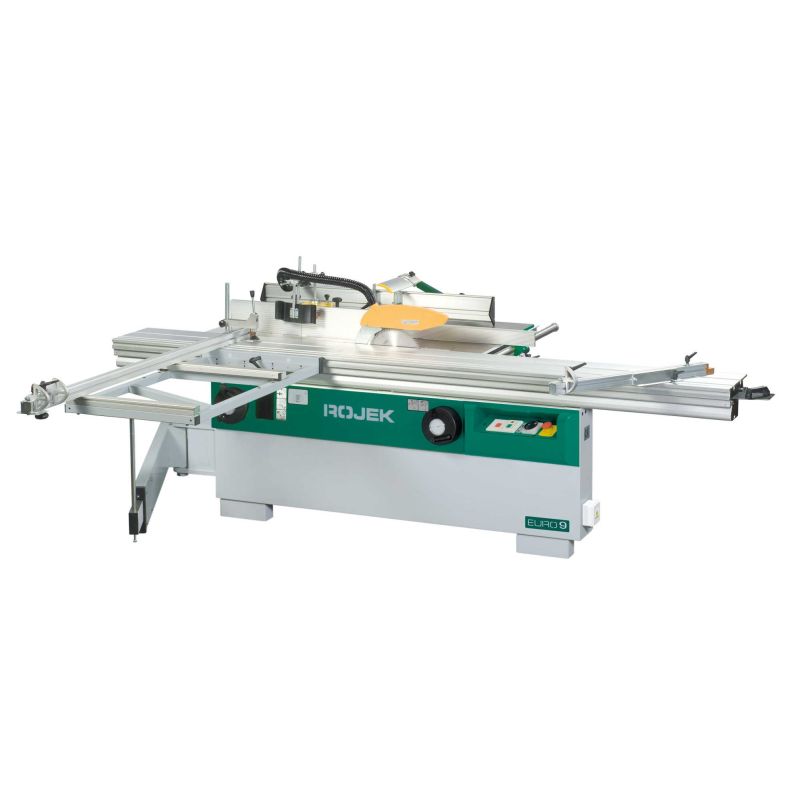

KPSN 400A EURO 9 - lejupielādējami dokumenti
| Dokuments | Izmērs | Dokumenta veids |
|
4 364,3 kB | KPFN 300A, KPSN 300A, KPSN 400A - EURO9 (parādīt karti) |
Pilnajā aprīkojumā ietilpst:
Četru nažu vārpsta
Asmens vārpstas aizsargs
Gaisa kanāls ēvelēšanai / sabiezēšanai
Zāģa dzinējs ar atsevišķu punktu skaitu 0,75 kW
Čuguna mehāniskā montāža uz segmentiem
Alumīnija ratiņi ar pilnu lineālu, 2 pieturas
Fiksējošs ekscentrisks
Galda pagarinājums
Gareniskais lineāls ar mikro regulējumu
Frēzēšanas vārpsta ar apakšējo gaisu
Alumīnija lineāls līdz griezēja lineālam
Izvelkams lineāls
Zāģa aizsargs / kanāla vāks
Vārpstas ātruma indikators
Pārslodzes drošinātājs
Eiropas standartu elektroiekārtas
Regulējamas uzgriežņu atslēgas
Lietotāja rokasgrāmata
Padeves slēdzis
Vārpstas bloķētājs 0, 5, -45
MORI sagatavju nostiprināšana
Leņķa lineāls ± 45 ˚
Celofāna iepakojums
Apturēšanas slēdzis
| Piederumi: | Article |
| Papildu apturēšanas slēdzis (nav paredzēts CE noteikumos) | 1927001 |
| Grozs | 1927002 |
| Saliekamais galds ADF | 1907003 |
| Ratu atbalsts | 1927004 |
| Veltnis uz pamatnes rāmja | 1927005 |
| Formatēšanas galda rokturis | 1927006 |
| Ekscentrisks skava | 1927007 |
| Uzsvars | 1927008 |
| Tapēšanas aprīkojums īsām sagatavēm | 1927009 |
| Tenona korpuss | 1927010 |
| CPS - apaļo profilu aizsardzība | 1927011 |
| Vārpstas atpakaļgaitas slēdzis | 1927012 |
| Griešanas platuma pozīcijas elektroniskais indikators | 1927013 |
| Elektroniskais indikators šķērssvītrai | 1927014 |
| Pamata vārpsta | - |
| Skava augstākajām dzirnavām + 10 000 apgr./min / 5 ātrumi / uzmavas diametrs 8 un 12 mm, lietderīgais garums | 1927015 |
| Vārpstas diametrs pēc pieprasījuma (32; 35; 40; 50) mm | 1927016 |
| Nomaināms vārpsta | - |
| Maināma vārpstas modifikācija (diametrs 30 mm + 10 000 apgr./min.) | 1927017 |
| Papildu nomaināma vārpsta (diametrs 30; 32; 35; 40 vai 50 mm) | 1927018 |
| Papildu maināma vārpsta ar uzgaļa dia. trīsdesmit; 32; 35; 40 vai 50 mm | 1927019 |
| Cita veida vārpstas pēc pieprasījuma | - |
| Slotu ierīce VDA 315 komplektā ar | 1927020 |
| sagataves skava un WESTCOTT skava | - |
| Vārpsta četros izmēros ar fiksāciju 16/22/32/38 mm | 1927021 |
| Papildu nažu komplekts standarta ēveles vārpstai 4 gab. | - |
| Palīglīnija plānu sagatavju apstrādei | 1927022 |
| Padeves veltņi galda priekšpusē | 1927023 |
| Spirālveida naža vārpsta, 3 spirāles, 51 nazis | 1927024 |
| Naža vārpsta TERSA-MBM monobloks ar 3 nažiem | 1927025 |
| Papildu nažu komplekts TERSA-MBM monoblokam 3 gab. | - |
| Naža iestatīšanas ierīce | 1927026 |
| Elektromotors - 3 gab. 3 ZS 1x230 V, 50 Hz (2,2 kW) | 1927027 |
| Iepakojums uz koka paletes transportēšanai divos stāvos (2000 mm) | 1927028 |
| Iepakojums uz koka paletes transportēšanai divos stāvos (2800 - 3200 mm) | 1927029 |
| Iepakojums koka kastē (2000 mm) | 1927030 |
| Iepakojums koka kastē (2800 - 3200 mm) | 1927031 |
