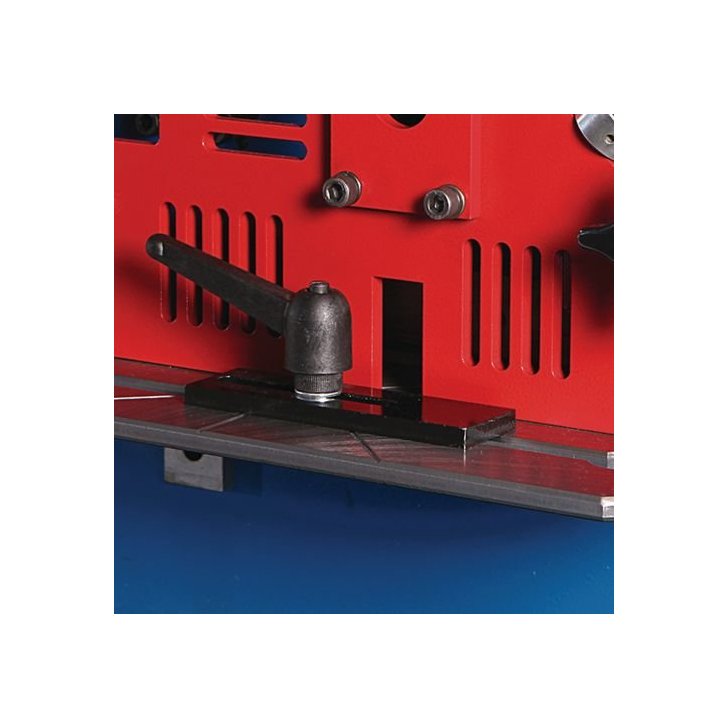

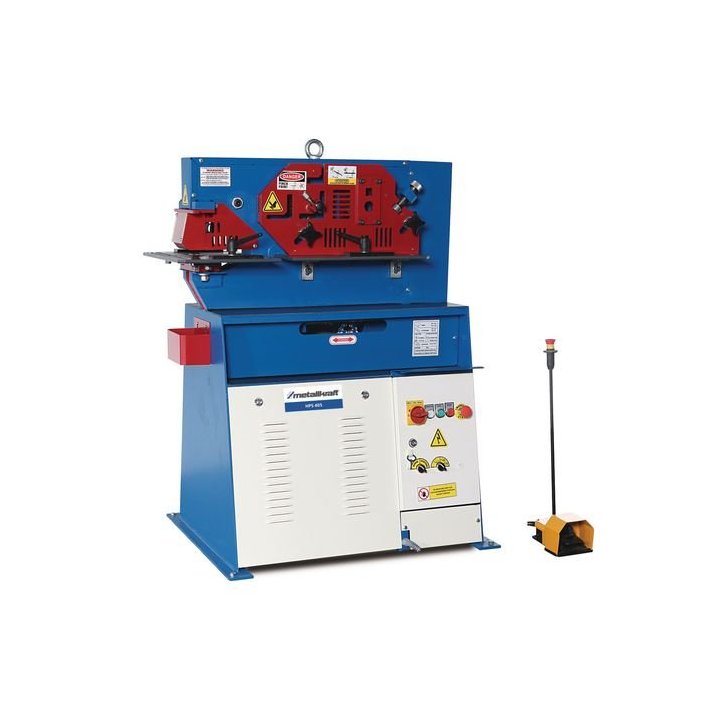

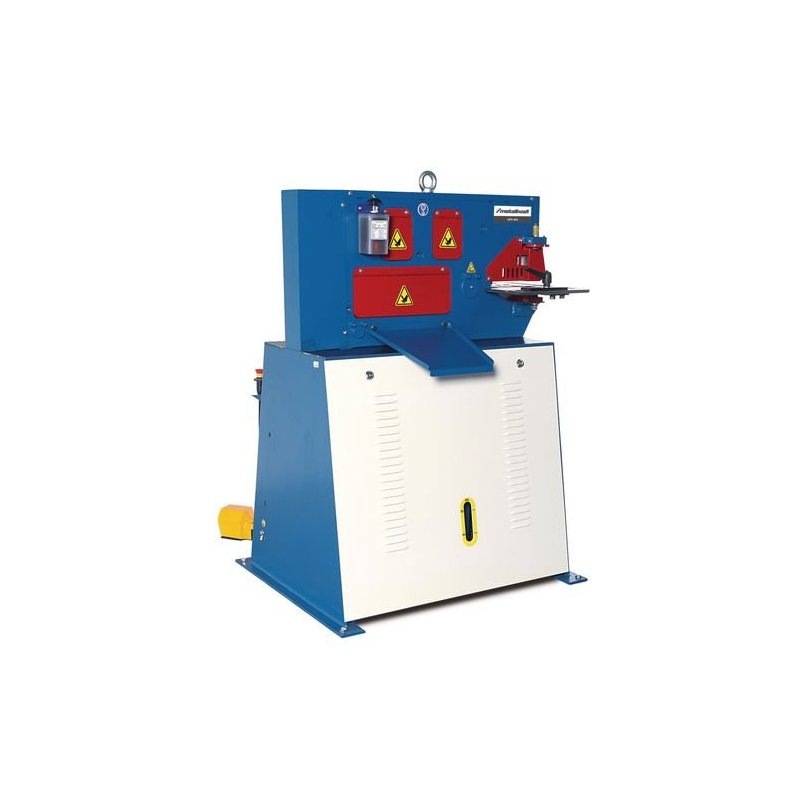

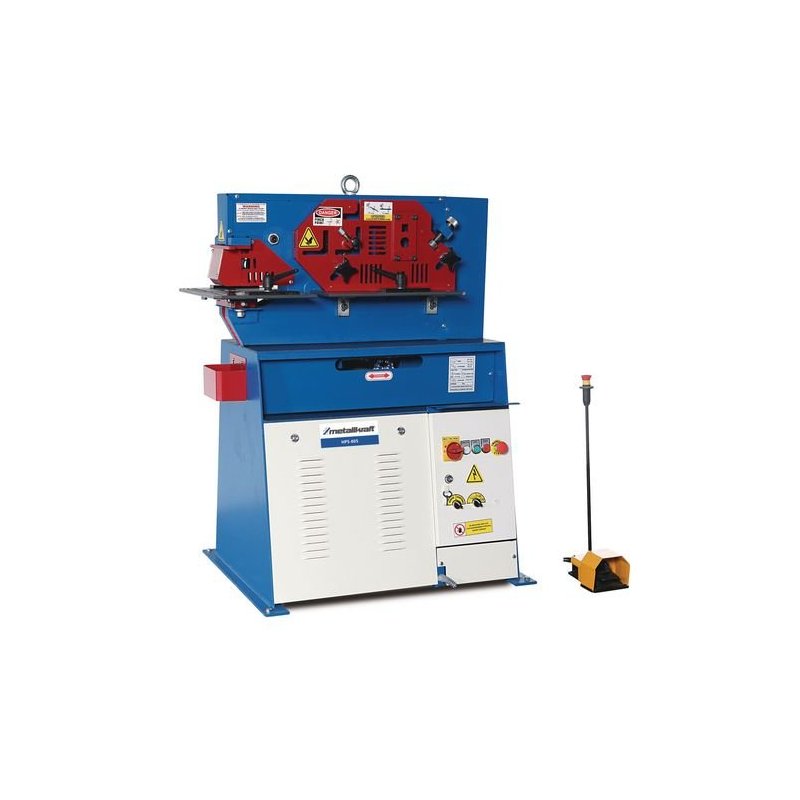

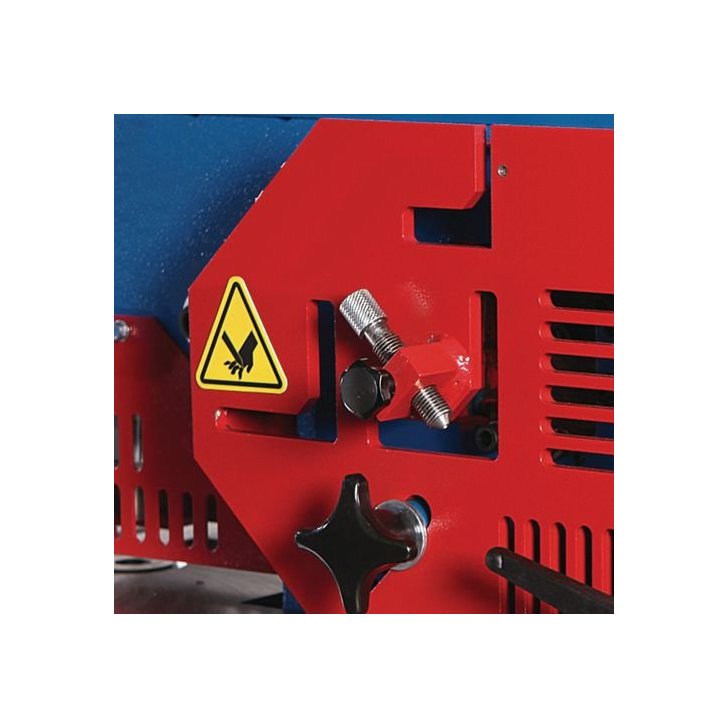

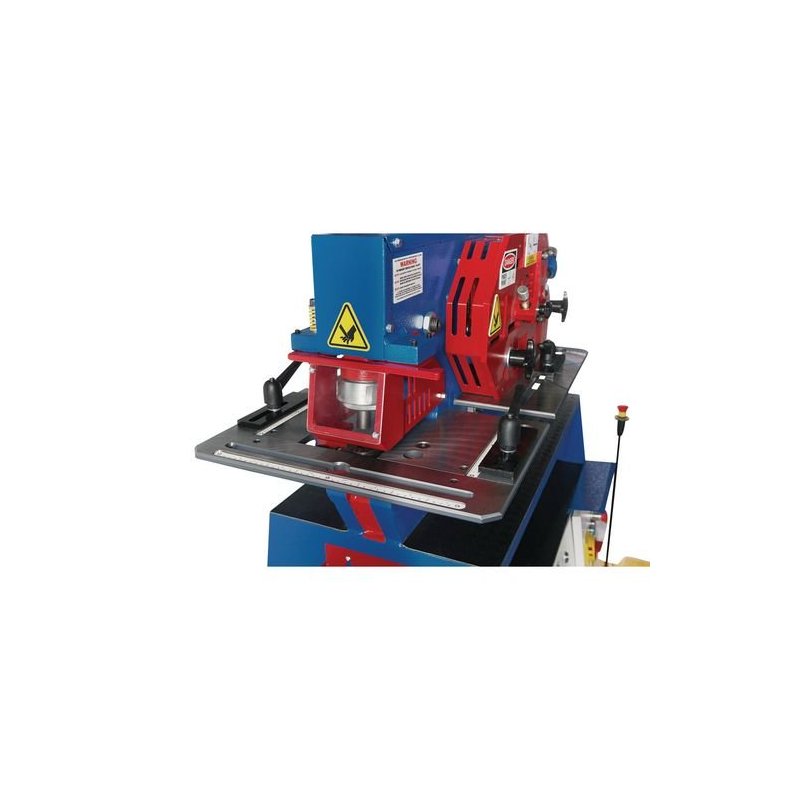

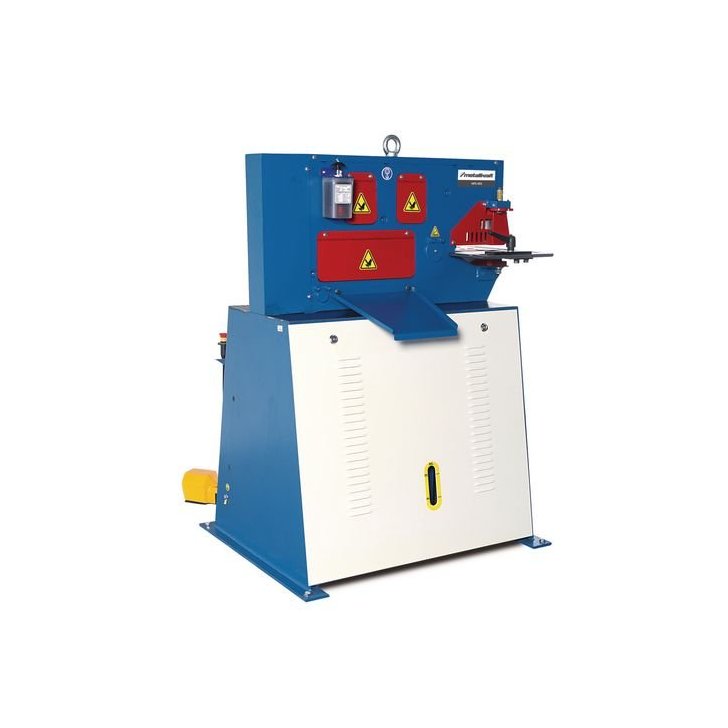

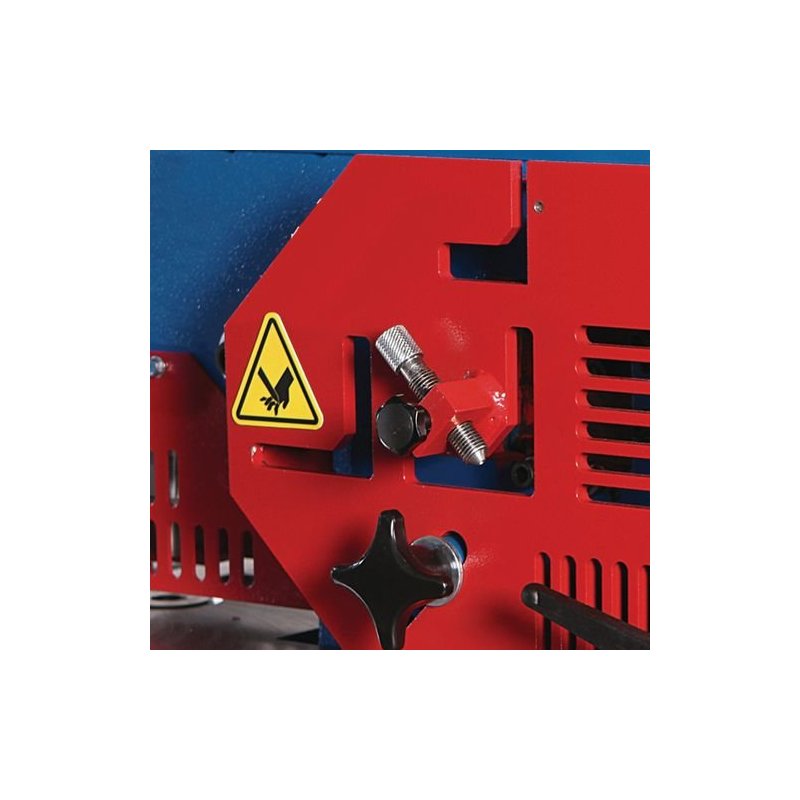

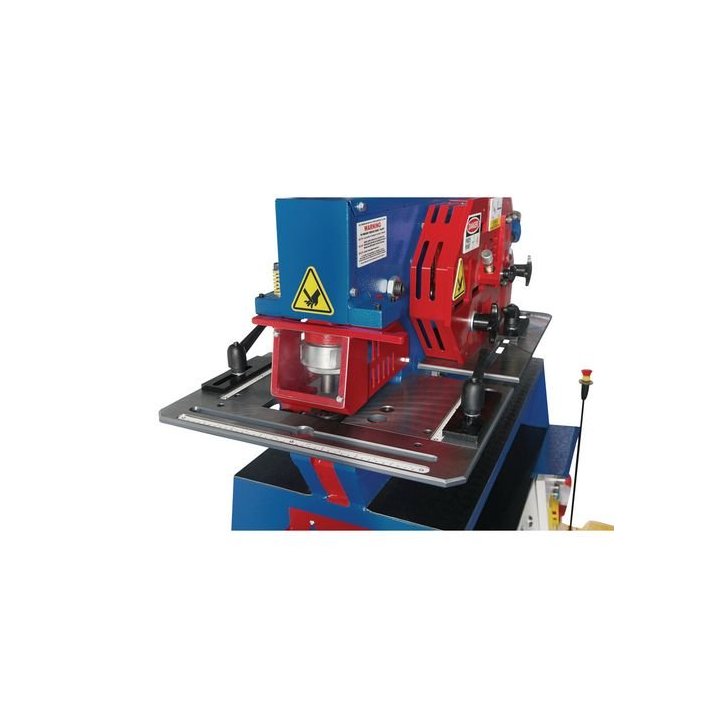

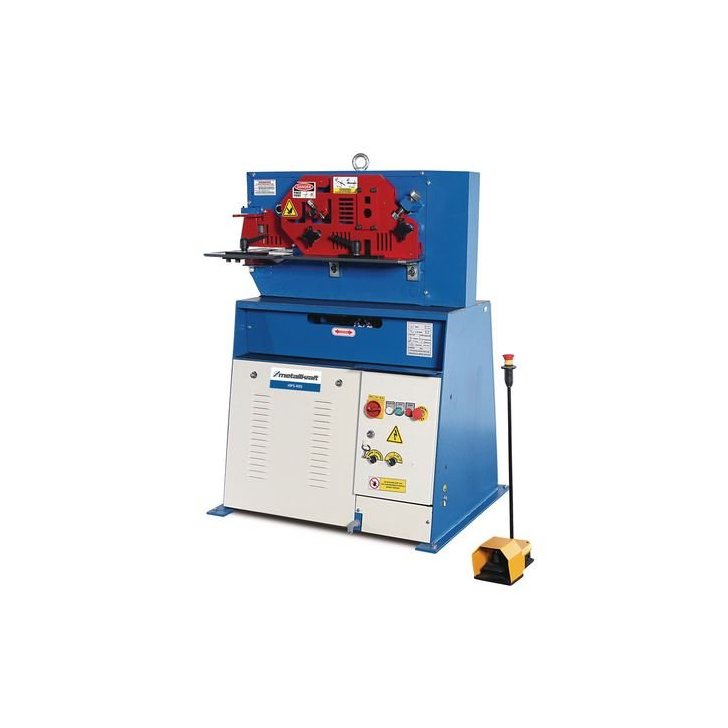

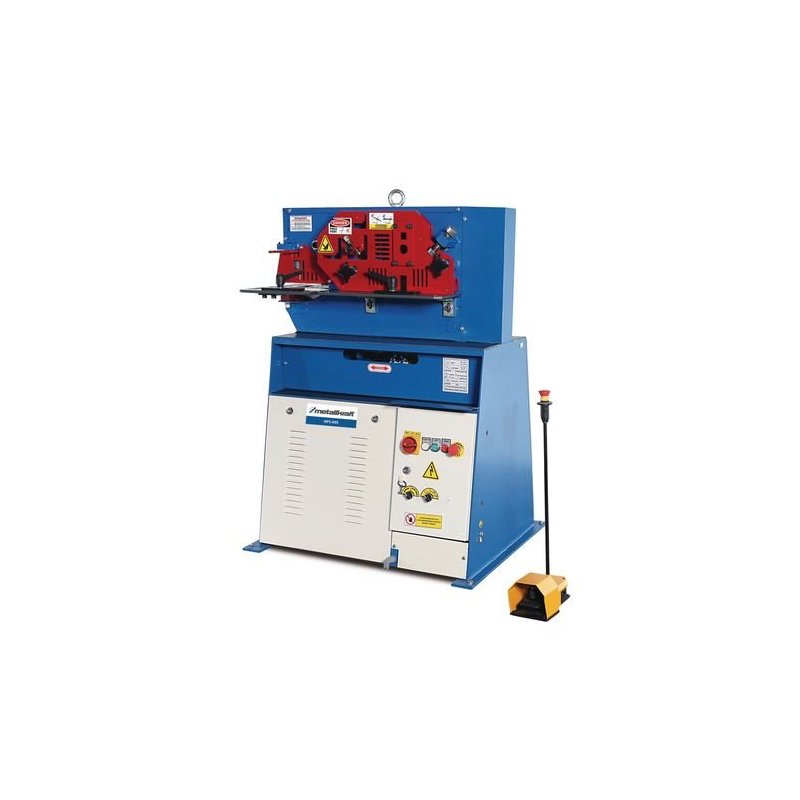

Izciršanas darbgalds HPS 85 DS

Tehniskie dati:

Izmēri un svars
Garums apm. 1920 mm
Platums/dziļums apm. 950 mm
Augstums apm. 2040 mm
Svars apm. 2315 kg
Iegriešanas stacija
Maks. materiāla biezums 13 mm
Maks. iegriešanas platums 52 mm
Maks. iegriešanas dziļums 100 mm
Darba augstums 100 x 100 x 13 mm
Elektriskie dati
Piedziņas motora jauda 7,5 kW
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Plakanas tērauda šķēres
Materiāla platums x biezums maks. 380 x 20 mm
Materiāla platums x biezums maks. 480 x 15 mm
Asmens garums 482 mm
Leņķa griezums 45°, kājas garums maks. x biezums maks. 120 x 15 mm
Darba augstums 940 mm
Tērauda stieņu šķēres
Apaļo materiālu caurlaidspēja 50 mm
Kvadrātveida materiālu caurlaidība 50 mm
Perforācijas stacija
Perforācijas spiediens 85 t
Maks. diametrs x loksnes biezums (tērauds 400 N/mm²) 33 x 20 mm
Maks. diametrs x loksnes biezums (tērauds 400 N/mm²) 57 x 10 mm
Atvere 355 mm
Pagarināta atvere (rūpnīcas opcija) 620 mm
Maks. gājiens 80 mm
Gājiena frekvence 25 /min
Darba augstums 940 mm
Leņķa tērauda šķēres
Griešanas jauda 90° L-profils 150 x 150 x 15 mm
Griešanas jauda 45° L-profils 80 x 8 mm
Griešanas jauda U-I profils (piederums) 160 x 74 mm
Griešanas jauda T-profils (piederums) 100 x 11 mm
Darba augstums 1200 mm
