Tehniskie dati:
| Dzesēšanas smērvielu sistēma | |
| Dzesēšanas šķidruma sūkņa(-u) piedziņas jauda | 90 W |

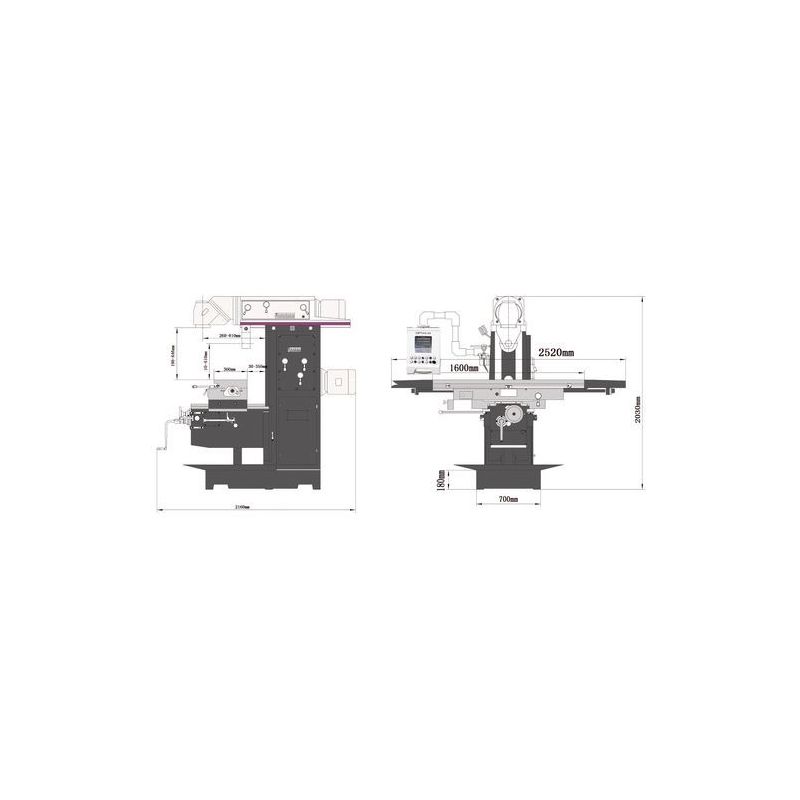

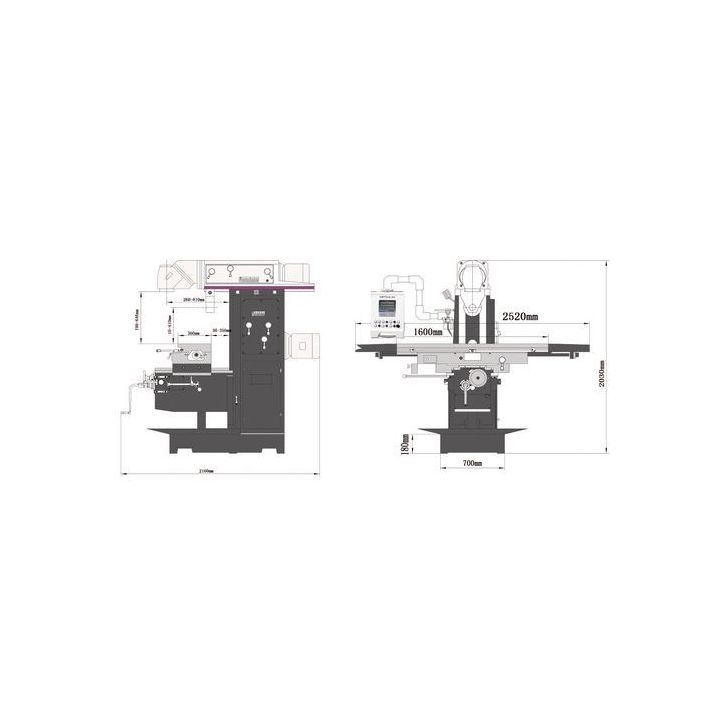

| Izmēri un svars | |
| Garums apm. | 2520 mm |
| Platums/dziļums apm. | 2160 mm |
| Augstums apm. | 2005 mm |
| Svars apm. | 2800 kg |
| Urbšanas/frēzēšanas jauda | |
| Maks. izmēra frēzēšanas galva | 160 mm |
| Maks. izmēra vārpstas frēze | 25 mm |
| Elektriskie pieslēgumi | |
| Kopējā nominālā vērtība | 12 kW |
| Elektriskie dati | |
| Barošanas spriegums | 400 V |
| Tīkla frekvence | 50 Hz |
| Ātrs kustības ātrums | |
| X ass | 1200 mm/min |
| Y ass | 800 mm/min |
| Z ass | 600 mm/min |
| Barība | |
| X ass | bezgalīgi mainīgs |
| Y ass | bezgalīgi mainīgs |
| Z ass | bezgalīgi mainīgs |
| Padeves ātrums | |
| X ass | 30 – 750 mm/min |
| Y ass | 20 – 500 mm/min |
| Z ass | 15 – 375 mm/min |
| Horizontālā vārpsta | |
| Piedziņas motora jauda | 5,5 kW |
| Vārpstas patrona | ISO 50 DIN 2080 |
| Ātruma diapazons | 60–1800 min¯¹ |
| Pārnesumu skaits | 12 soļi |
| Frēzēšanas galds horizontāli | |
| Galda garums | 1600 mm |
| Galda platums | 360 mm |
| Min. klīrenss vertikālā vārpsta - frēzēšanas galds | 190 mm |
| Maks. klīrenss vertikālā vārpsta - frēzēšanas galds | 590 mm |
| T veida rievas izmērs | 18 mm |
| T veida rievas numurs | 3 |
| T veida rievu atstatums | 80 mm |
| Rotācija | 35 ° |
| Maks. nestspēja | 400 kg |
| Min. klīrenss horizontālā vārpsta - frēzēšanas galds | 10 mm |
| Maks. klīrenss horizontālā vārpsta - frēzēšanas galds | 410 mm |
| Ceļot | |
| X ass rokasgrāmata | 1300 mm |
| Y ass rokasgrāmata | 300 mm |
| Z ass rokasgrāmata | 400 mm |
| X ass automātiska | 1220 mm |
| Y ass automātiska | 220 mm |
| Z ass automātiska | 320 mm |
| Vertikālā vārpsta | |
| Sasniedziet | 260 – 810 mm |
| Vārpstas patrona | ISO 50 DIN 2080 |
| Ātruma diapazons | 60–1750 min¯¹ |
| Pārnesumu skaits | M 24 |
| Pievilkšanas stienis | M 24 |
| Vertikālās vārpstas normāla darbība | 4 kW |
| Grozāma diapazona frēzes galviņa X - Y plakne | 360 ° |
| Grozāma diapazona frēzes galva Z - X plakne | 360 ° |
