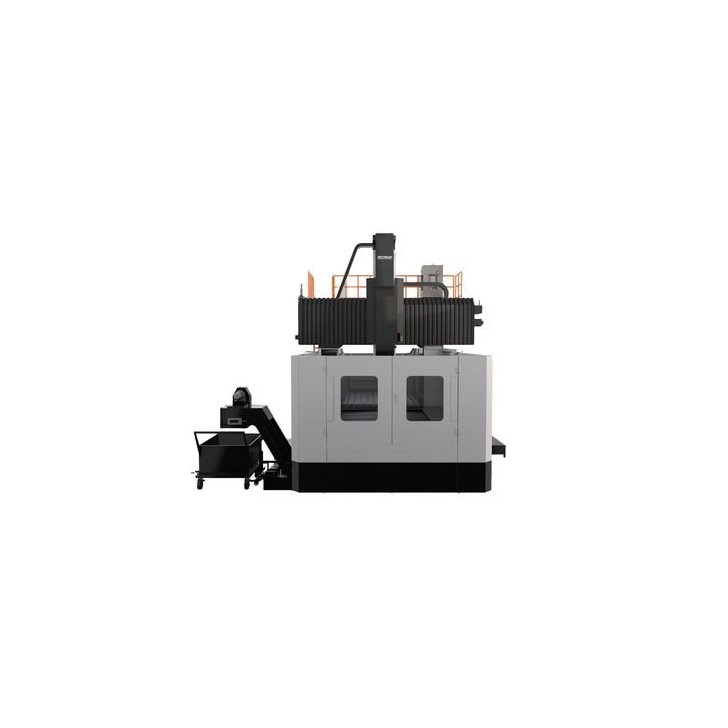

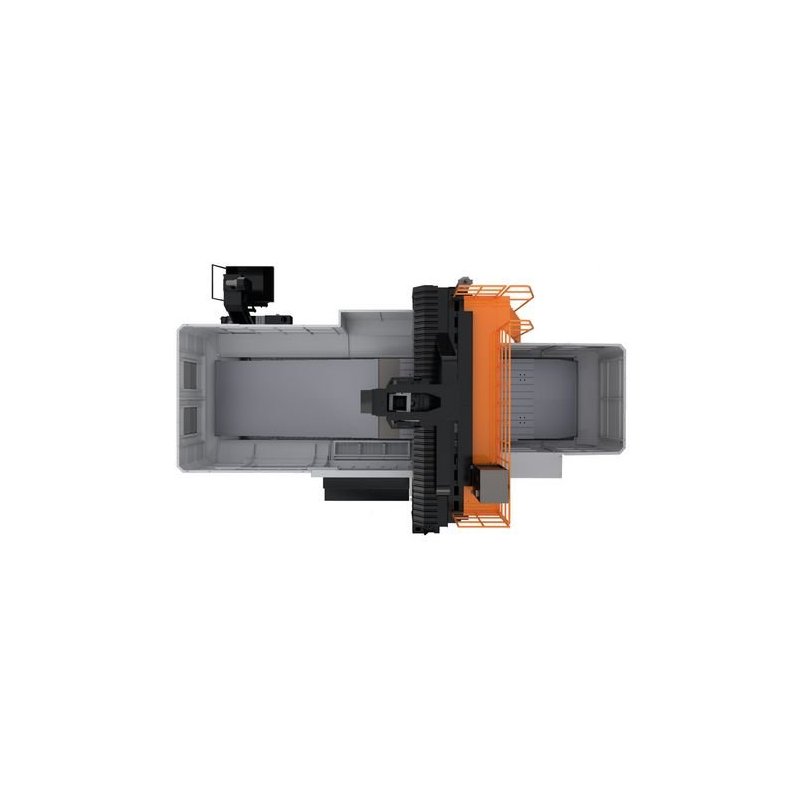

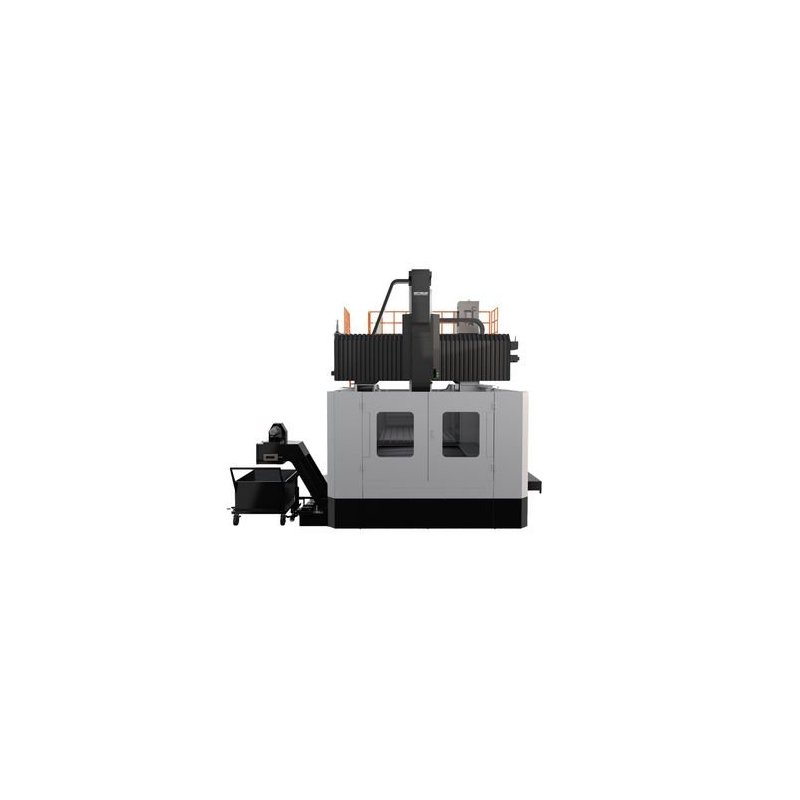

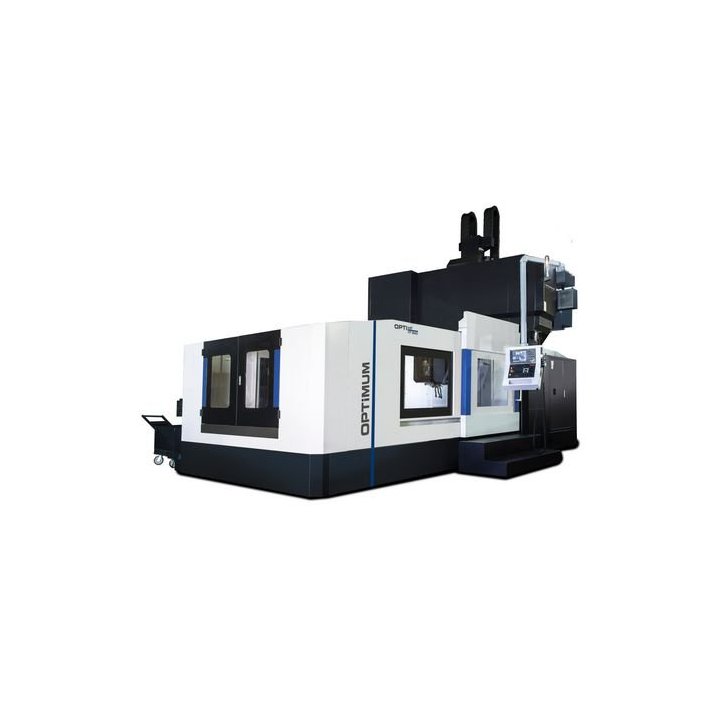

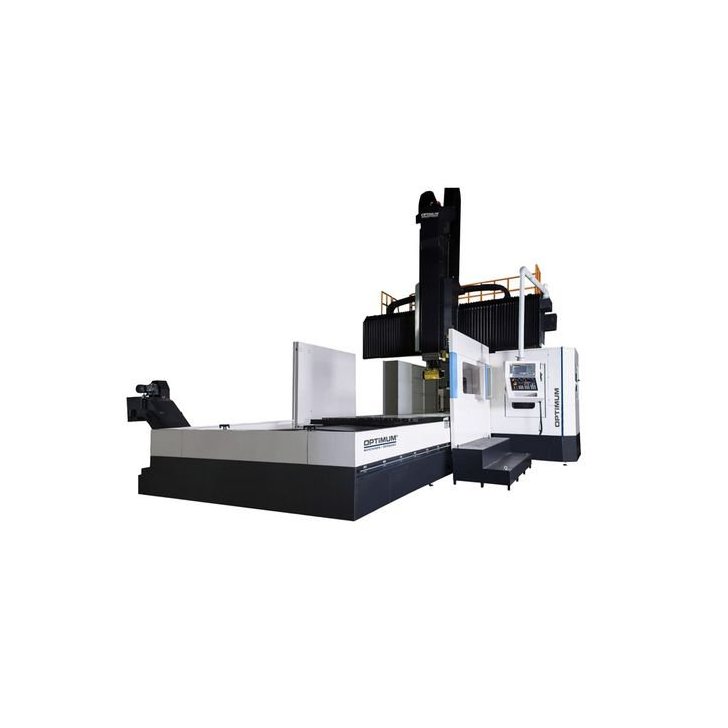

Frēzmašīna CNC OPTImill FP 1840

Tehniskie dati:

Izmēri un svars
Garums apm. 10 800 mm
Platums/dziļums apm. 6200 mm
Augstums apm. 5500 mm
Svars apm. 37 500 kg
Ātrgaitas ātrums
X ass 15 000 mm/min
Y ass 15 000 mm/min
Z ass 10 000 mm/min
Elektriskie dati
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Elektriskais pieslēgums
Kopējā pieslēgtā slodze 60 kVA
Horizontālais frēzēšanas galds
Garums 4000 mm
Platums 1800 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu min. 220 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu maks. 1220 mm
T veida rievas izmērs 22 mm
T veida rievu skaits 9
T veida rievu attālums 200 mm
Maksimālā celtspēja 14 000 kg
Attālums starp kolonnām 2400 mm
Precizitāte
Atkārtojamība ± 0,015 mm
Pozicionēšanas precizitāte ± 0,009 mm

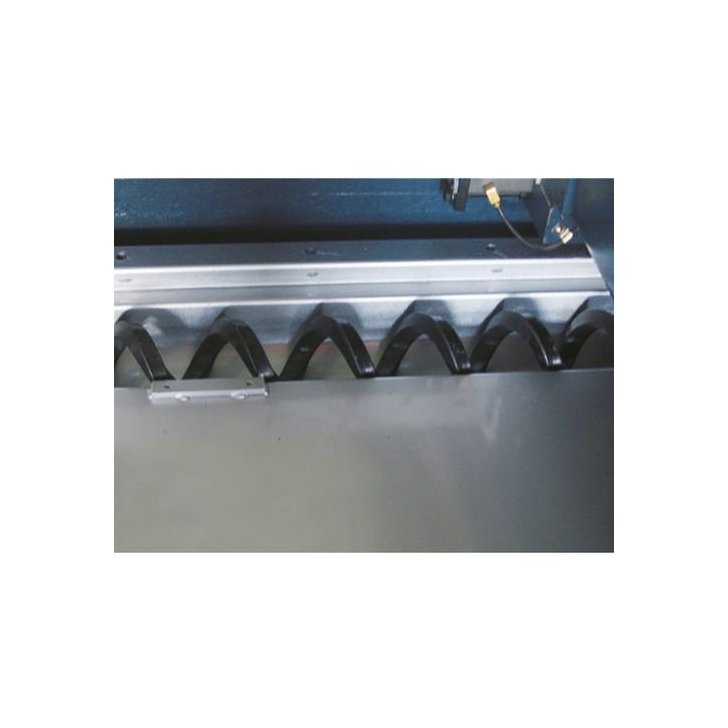

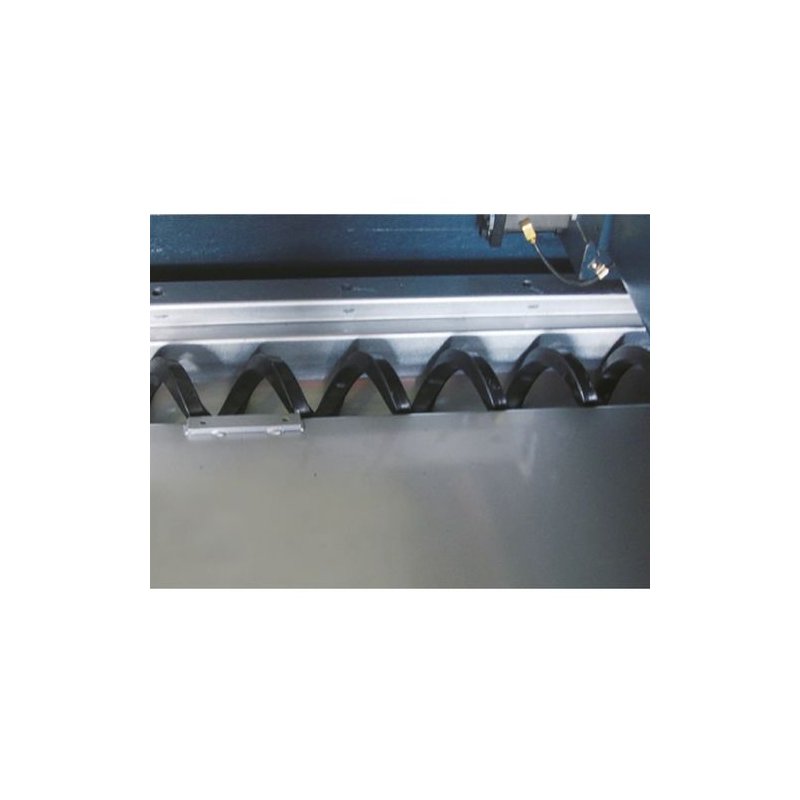

Dzesēšanas sistēma
Dzesēšanas šķidruma sūkņu skaits: 1
Dzesēšanas šķidruma sūknis(-i) Piedziņas jauda: 1350 W
Pārvietošanās ceļš
X ass automātiskā: 4200 mm
Y ass automātiskā: 2400 mm
Z ass automātiskā: 1000 mm
Attālums starp vārpstu un kolonnu: maks. 404 mm

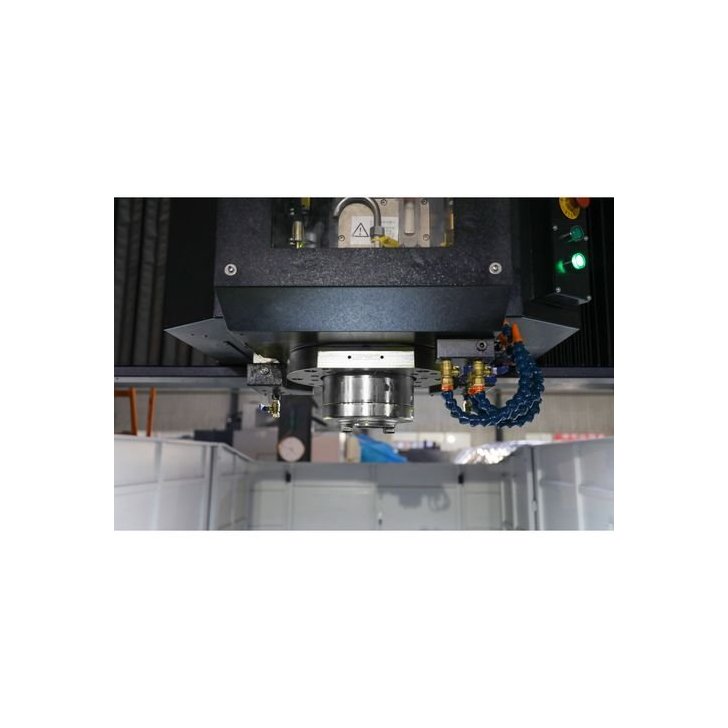

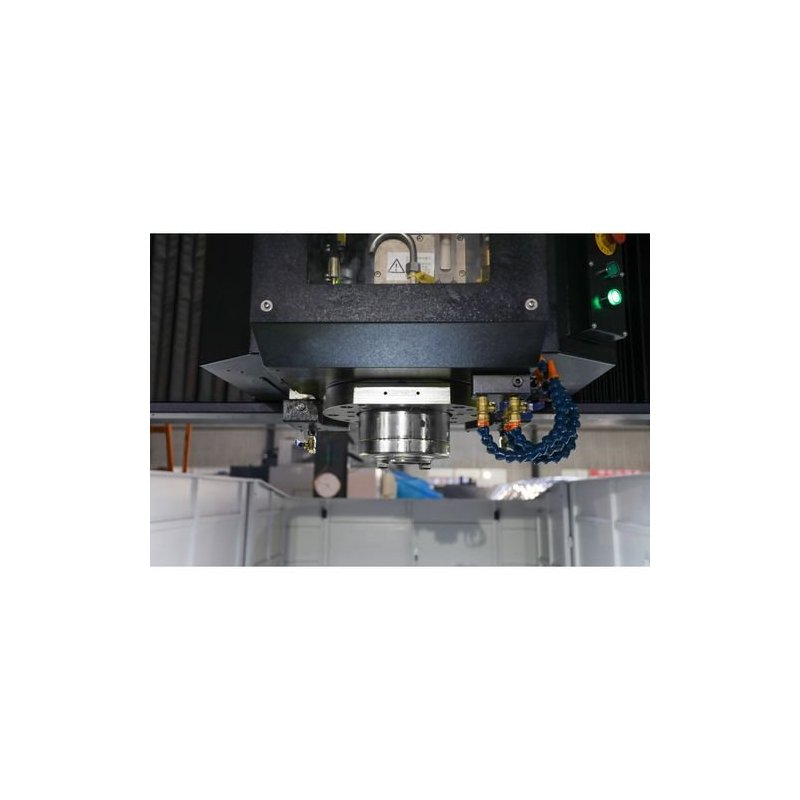

Vertikālā vārpsta
Vārpstas stiprinājums SK50 DIN 69871
Ātruma diapazons: 6000 apgr./min
Piedziņas motora jauda, ​​nepārtraukta darbība S1: 17 kW
Piedziņas motora jauda, ​​S6-30% darbība: 32,3 kW
Piedziņas motora griezes moments, nepārtraukta darbība S1: 162 Nm
Piedziņas motora griezes moments, 30% darbība S6: 330 Nm
Padeves motora griezes moments
X ass nepārtraukta darbība S1: 80 Nm
Y ass nepārtraukta darbība S1: 100 Nm
Z ass nepārtraukta darbība S1 81 Nm
Instrumentu mainītājs
Divspēku satvērēja konstrukcija
Instrumentu pozīciju skaits: 24
Blakus esošo pozīciju maks. instrumenta diametrs: 220 mm
Maks. instrumenta diametrs: 110 mm
Maks. instrumenta garums: 350 mm
Maks. instrumenta svars: 18 kg
Instrumenta maiņas laiks: no instrumenta uz instrumentu (no T uz T): 4,5 s
