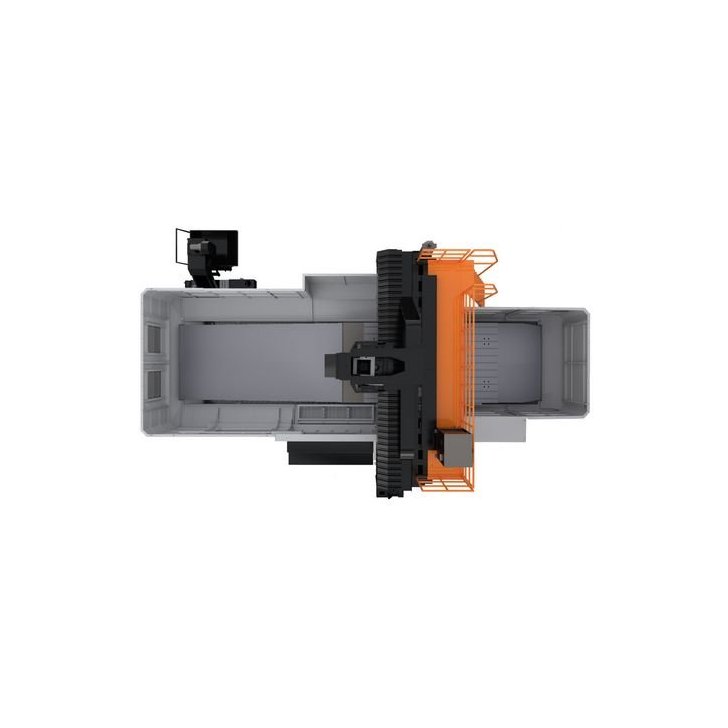

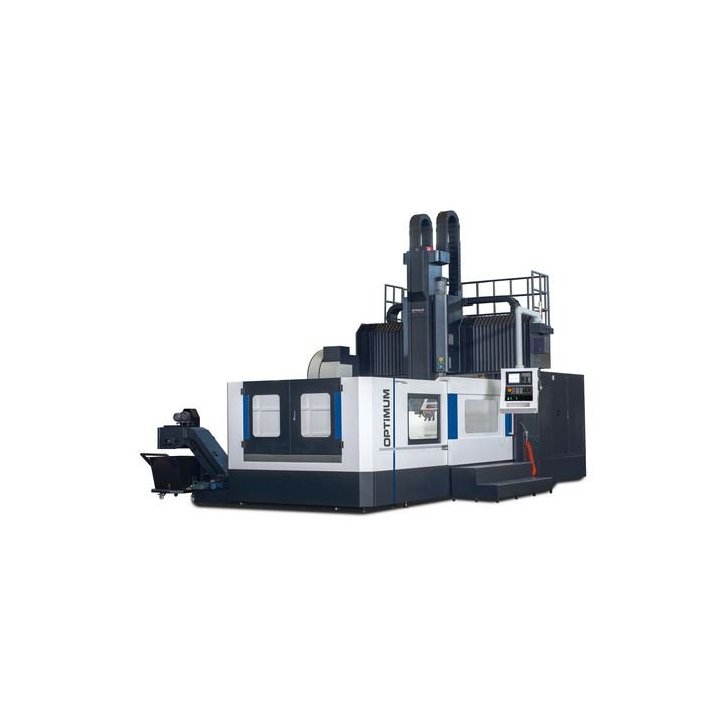

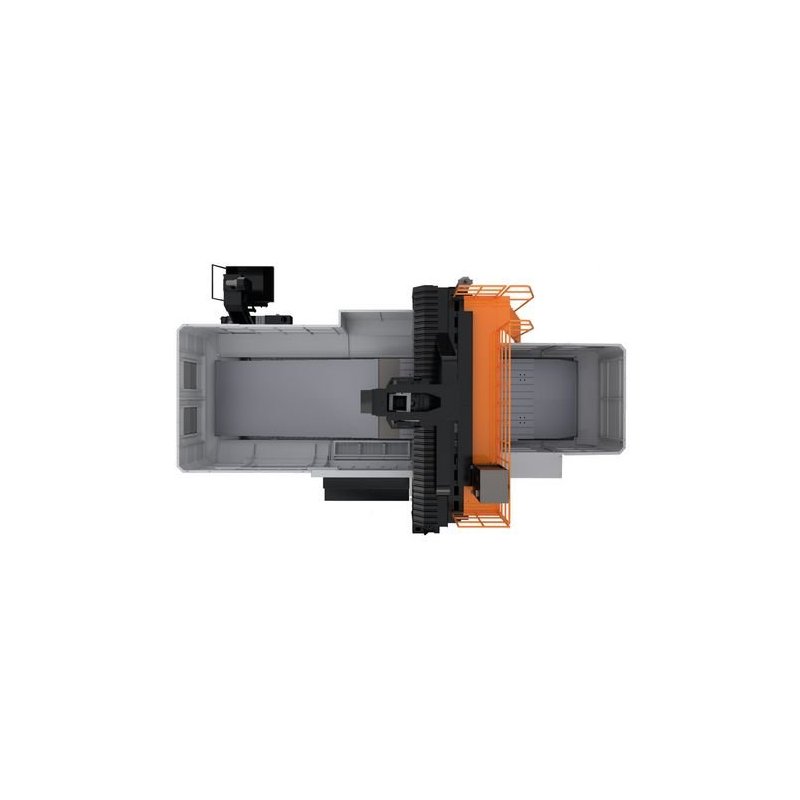

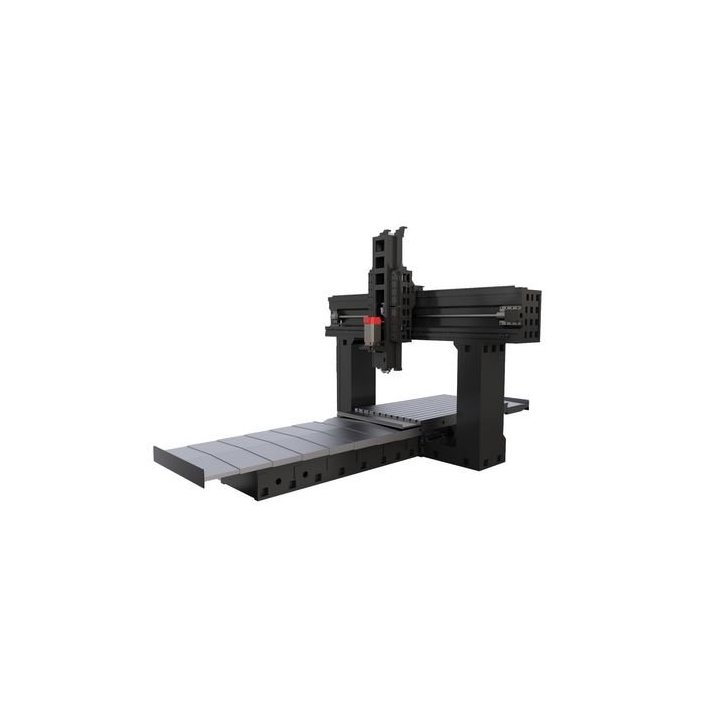

Frēzmašīna CNC OPTImill FP 1325

Tehniskie dati:

Izmēri un svars
Garums aptuveni 7800 mm
Platums/dziļums aptuveni 5550 mm
Augstums aptuveni 5000 mm
Svars aptuveni 22500 kg
Ātrgaitas ātrums
X ass 10000 mm/min
Y ass 10000 mm/min
Z ass 10000 mm/min
Elektriskie dati
Pieslēguma spriegums 400 V
Tīkla frekvence 50 Hz
Elektriskais pieslēgums
Kopējais enerģijas patēriņš 60 kVA
Horizontālais frēzēšanas galds
Garums 2500 mm
Platums 1300 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu min. 160 mm
Attālums starp vertikālo vārpstu un frēzēšanas galdu maks. 960 mm
T veida rievas izmērs 22 mm
T veida rievu skaits 7
T veida rievu attālums 160 mm
Maksimālā celtspēja 6000 kg
Attālums starp kolonnām 1400 mm
Precizitāte
Atkārtojamība ± 0,015 mm
Pozicionēšanas precizitāte ± 0,009 mm
Dzesēšanas sistēma
Dzesēšanas šķidruma sūkņu skaits: 1
Dzesēšanas šķidruma sūknis(-i) Piedziņas jauda: 1350 W
Pārvietošanās ceļš
X ass automātiskā: 2600 mm
Y ass automātiskā: 1400 mm
Z ass automātiskā: 800 mm
Attālums starp vārpstu un kolonnu (min.): 460 mm
Attālums starp vārpstu un kolonnu (maks.): 460 mm

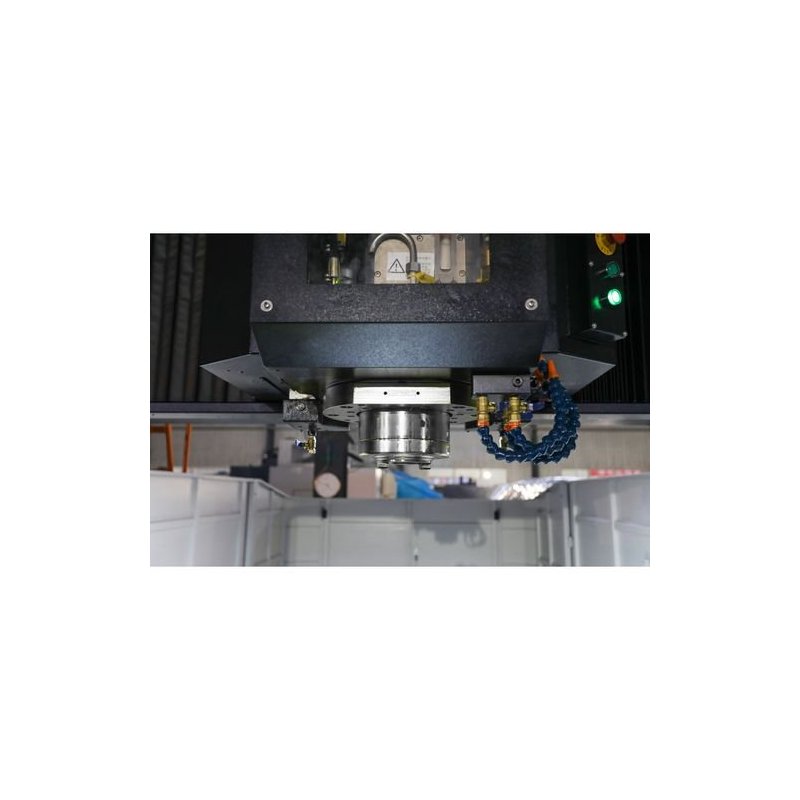

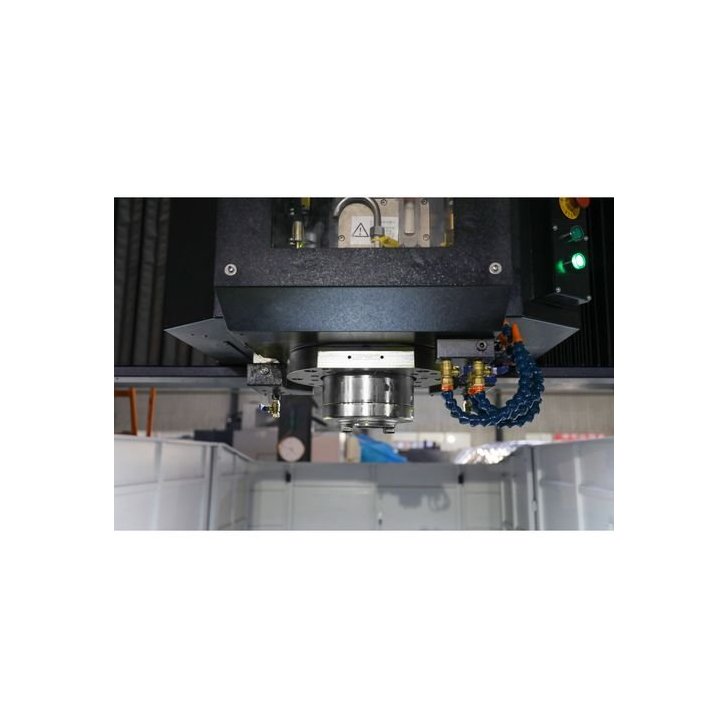

Vertikālā vārpsta
Vārpstas stiprinājums SK50 DIN 69871
Ātruma diapazons: 6000 apgr./min
Piedziņas motora jauda, ​​nepārtraukta darbība S1: 17 kW
Piedziņas motora jauda, ​​S6-30% darbība: 32,3 kW
Piedziņas motora griezes moments, nepārtraukta darbība S1: 162 Nm
Piedziņas motora griezes moments, 30% darbība S6: 330 Nm
Padeves motora griezes moments
X ass nepārtraukta darbība S1: 80 Nm
Y ass nepārtraukta darbība S1 80 Nm
Z ass nepārtraukta darbība S1 81 Nm
Instrumentu mainītājs
Divspēku satvērēja konstrukcija
Instrumentu pozīciju skaits: 24
Maks. instrumenta diametrs, blakus esošās pozīcijas brīvas: 220 mm
Maks. instrumenta diametrs: 110 mm
Maks. instrumenta garums: 350 mm
Maks. instrumenta svars: 18 kg
Instrumenta maiņas laiks: no instrumenta uz instrumentu (no T uz T): 4,5 s
