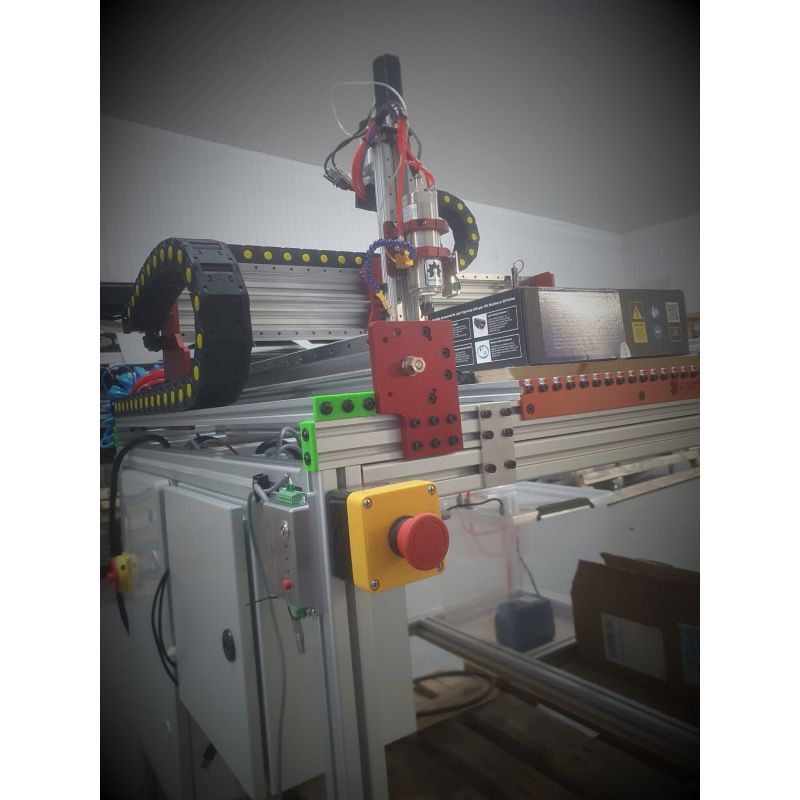

Frēzmašīna CNC PRO LEAD MGN 1010 (810x810x100mm)

Tehniskie dati:

Piedāvājam Jums jaunu, uzlabotu frēzes versiju, kas balstīta uz V-SLOT OpenBuilds sistēmu. Pateicoties MGN15 lineāro vadu izmantošanai, frēze ir kļuvusi stingrāka, kas nodrošina lielāku precizitāti!
Jaunā versija ir uzlabots CNC frēzēšanas stenda LEAD PRO 1010 modelis. Jaunais modelis PRO LEAD MGN 1010 apvieno risinājumus, kas ļoti labi darbojas lielāka izmēra modeļos.

DARBA LAUKS (v2) IR (X/Y/Z): 810 mm x 810 mm x 100 mm
(DARBA LAUKS VECĀ MODELĪ (X/Y/Z): 720 x 810 x 60 mm)



Viegla frēzēšanas mašīnas pieslēgšana
Ja izvēlaties iegādāties saliktu frēzēšanas mašīnu, jums būs nepieciešama tikai stunda, lai sāktu darbu! Jums nav nepieciešams īpašs barošanas avots – klasiska 230 V rozete ļauj iedarbināt ierīci.
BEZMAKSAS PRO LEAD 1010 FRĒZES APKALPOŠANAS APMĀCĪBA
Katrs lietotājs, kurš iegādājas PRO LEAD 1010 frēzi ar mūsu uzņēmuma montāžas pakalpojumu, var apmeklēt bezmaksas apmācību vienā no mūsu halām tieši pirms iekārtas saņemšanas

RAŽOJIET VAIRĀK AR FREZĀRMAŠĪNU PRO LEAD 1010

Šī frezēšanas plotera LEAD PRO 1010 ļauj apstrādāt tādus materiālus kā plastmasa, cieta un mīksta koksne, finieris, MDF un citi koksnes materiāli, pat alumīnijs!

TECHNISKIE PAMATDATI:
Modelis: PRO LEAD 1010
Darba laukums (X/Y/Z): 750 x 810 x 90 mm
Pamatnes laukums (X/Y):1000x1000 (ar motoriem: apm. 1200 x 1200mm)
Svars: apm. 45 kg
Maksimālais darba ātrums: 3500 mm/min
Darba precizitāte: 0,05 - 0,2 mm*
Vārpsta: DeWalt D26200 vai 1,5 kW vārpsta (gaisa)
Piedziņas veids: 8 mm ACME skrūves
Motori (4 gab.): NEMA 23 HT (375 oz-in)
Konstrukcija: izgatavota no alumīnija profiliem V-SLOT un C-BEAM, vārtu/rūpniecisko ratiņu plāksnes izgatavotas no alumīnija, vārpstas turētājs no alumīnija, ratiņu rullīši Xtreme Solid
Piegāde: 230 V (standarta ES kontaktligzda)



FREZARKA PRO LEAD 1010 PIEMĒROTA DAUDZIEM MATERIĀLIEM

Plotter PRO LEAD 1010 ļauj strādāt ar dažādiem materiāliem.

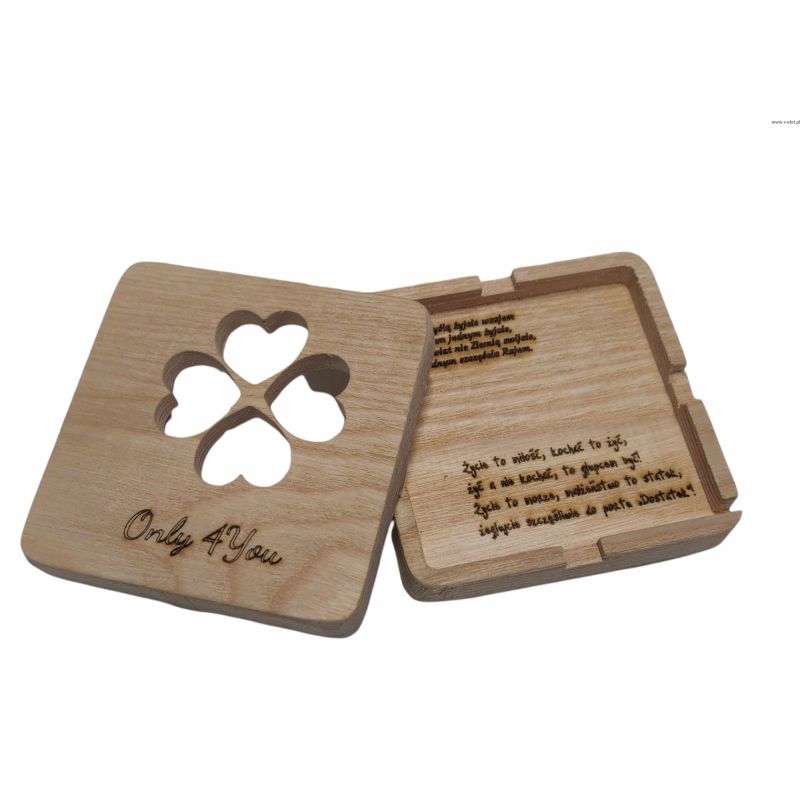

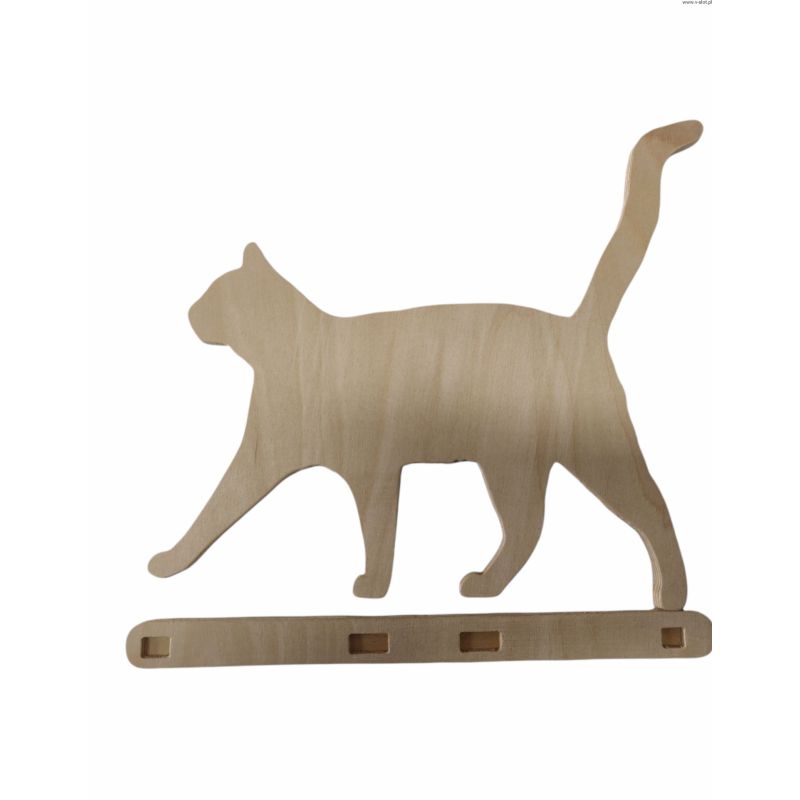

Ar šo frēzmašīnu var izgriezt elementus, veidot skulptūras, kabatas, uzrakstus, kastes un daudz ko citu no šādiem materiāliem:
- Styrodur
- Putas
- Plastmasa
- MDF, finieris un citi koksnes izstrādājumi
- Mīksts koks
- Cietkoks

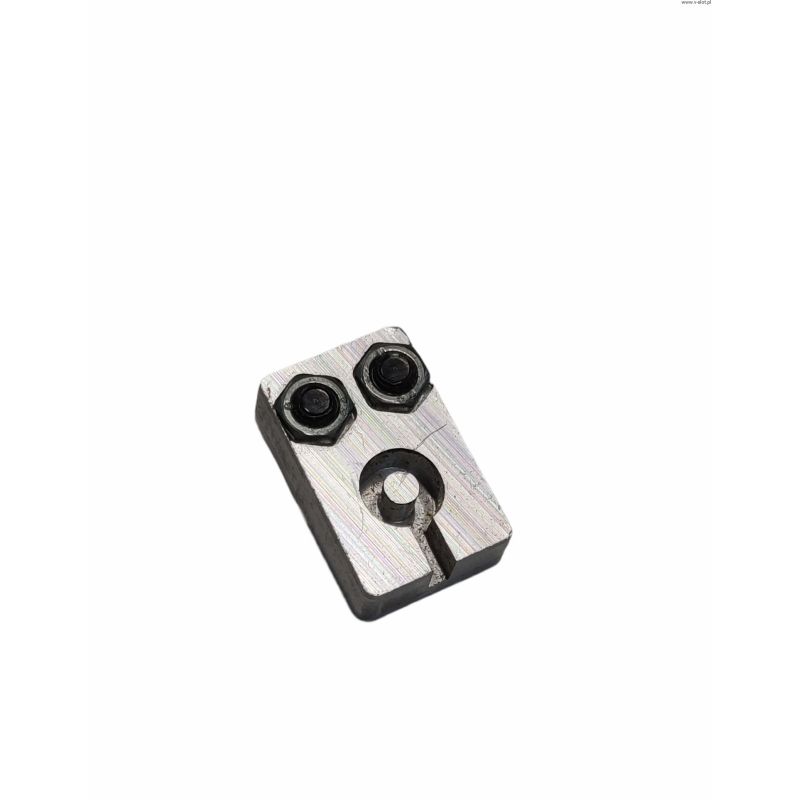

- Alumīnijs

VĀLĪTĀJAS
CNC PRO LEAD MGN 1010 mašīnu var konfigurēt daudzos veidos.



Jums ir iespēja izvēlēties vienu no diviem vārpstiem:

1. VĀLTS DEWALT D26200
Ideāls risinājums darbam ar koka un plastmasas materiāliem. Tirgū pārbaudīts ierīce, ko var noņemt no plotera un izmantot ar rokām. Vāltis tiek piegādāts ar uzmavu, kas ļauj uzstādīt frēzes ar diametru 8 mm.

PRIEKŠROCĪBAS UN TRŪKUMI:
+ Ļoti augsta kvalitāte
+ Ideāli piemērots roku darbam
+ Iebūvēts potenciometrs uz korpusa
+ Pārbaudīts un novērtēts ražotājs
- Par papildus samaksu pieejamas uzmavas 3,175, 6 un 6,35 mm
- Nav iespējams programmatūras līmenī vadīt ieslēgšanas/izslēgšanas funkciju
- Nav iespējams programmatūras līmenī vadīt rotācijas ātrumu



Pamata tehniskie dati:
Jauda: 900 W
Lietderīgā jauda: 620 W
Ātrums bez slodzes: 16000-27000 apgr./min
Iegriešanās dziļums: 55 mm
Spiedpiesprādzes uzmavas izmērs: 3,175-6-8 mm
Maks. frēzes diametrs: 36 mm
Svars: 1,9 kg
Garums: 120 mm
Augstums: 200 mm
Vibrācijas līmenis uz rokām: 6,8 m/s2
Mērījumu nenoteiktība K 1 (vibrācijas): 2,7 m/s2

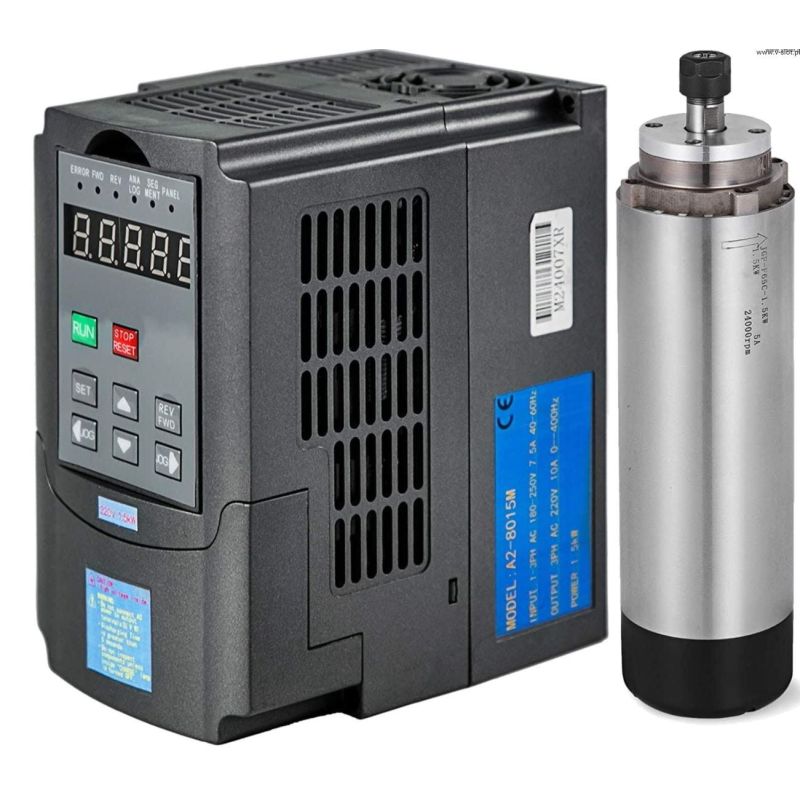

2. CNC VĀLIS 1,5 kW AR FREKVENCES PĀRVEIDOTĀJU
Šis vāļa tips ir piemērots darbam ar putuplastiem, plastmasu, mīkstu un cietu koksni, MDF, finierplātēm un alumīniju. Kombinācijā ar BlackBox vadības bloku jūs varat vadīt vāli no programmatūras līmeņa!

PRIEKŠROCĪBAS UN TRŪKUMI:
+ Iespēja ieslēgt un izslēgt no OpenBuilds Control programmatūras
+ Iespēja regulēt rotācijas ātrumu no programmatūras
+ Populāras, vispār pieejamas ER11 uzmavas
+ Komplektā iekļautas ER11 uzmavas 3,175, 4 un 6 mm!
- Nav iespējams izmantot ierīci roku darbam
- Lielāks svars salīdzinājumā ar DeWalt D26200
- Vairāk elektronikas = lielāka iespējamība, ka var rasties kļūme



PAMATDATUMS:
- Motora jauda: 1,5 kW
- Dzesēšana: Gaisa
- Spriegums: 220V
- Frekvence: 400Hz
- Ātrums: 1000-24000 apgr./min
- Novirzes pielaide: apm. 0,01 mm
- Hülsa: ER11 (3,175 - 6 mm)
- 1,5 kW VFD frekvences pārveidotājs ar 230 V pārveidotāju
- Ieejas spriegums: 220-230 V
- Izejas spriegums: 208-240 V
- Ieejas frekvence: 48-63 Hz
- Izejas frekvence: 0-63 Hz
- Ieejas fāze: vienfāzes
- Izejas fāze: trīs fāzes
- 5 ciparu displejs (frekvence, rotācijas virziens, skaitītājs utt.)
- Darba temperatūra: no -10 līdz +40 °C
- Vibrācijas: apm. 0,5 g

2. CNC VĀRSTS 2,2 kW AR FREKVENČA PĀRVEIDOTĀJU
Spēcīgs 2,2 kW jaudas vārsts nodrošina stabilu darbību. Ieteicams īpaši lietotājiem, kas novērtē augstu efektivitāti un plāno sērijveida detaļu ražošanu. Piemērots darbam ar putuplastiem, plastmasu, koksni, koksnes materiāliem, finieru, MDF, HPL un alumīniju. ER20 nodrošina iespēju izmantot frēzes ar vārpstas diametru no 1 līdz 13 mm. Komplektā ir pieejamas 1/2” un 6 mm uzmavas. Kā papildus aprīkojums ir pieejams uzmavu komplekts.

TECHNISKIE DATI:
- Piekare - diametrs: 80 mm, garums: 215 mm
- Jauda: 2,2 KW
- Frekvence: 400 Hz
- Ātrums: 12000-24000 apgr./min
- Uzgaļi: ER20
- Kopējais garums: 300 mm
- Svērums: mazāks par 0,005 mm
- Svars: 5 kg



PĀRBAUDĪTS DRAIVERIS UN BEZMAKSAS PROGRAMMATŪRA

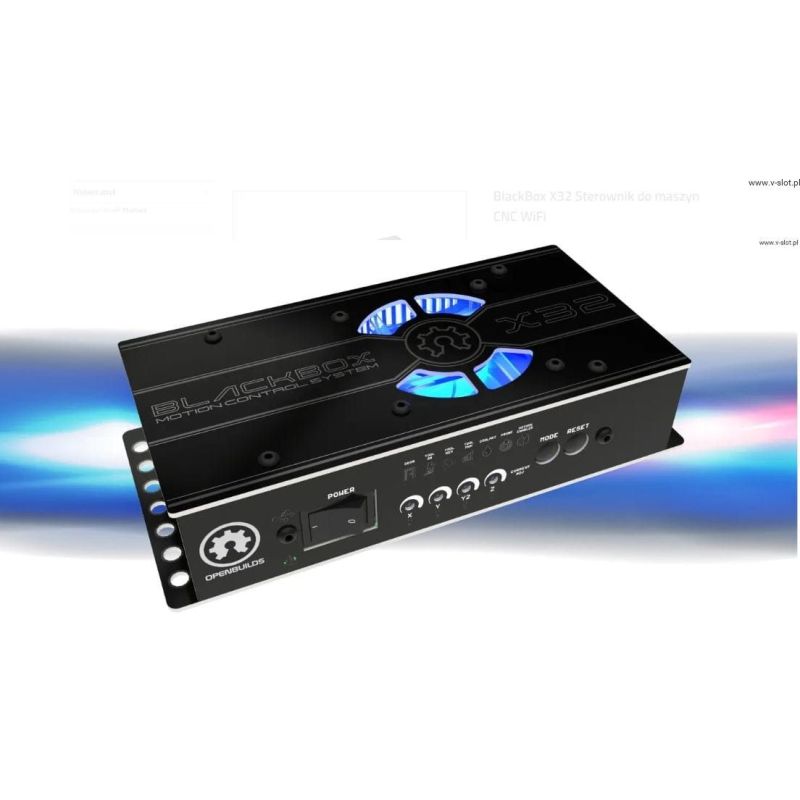

Plotera PRO LEAD 1010 var aprīkot ar draiveri OpenBuilds BLACKBOX (tikai NEMA HTS soļdzinējiem)
Tas ir vienkārši lietojams, pārbaudīts ierīce, kas apkalpo CNC frēzēšanas mašīnu.
Lai sāktu darbu, vadības ierīci vienkārši pievienojiet ar USB vadu datoram ar Widows/Linux/iOS operētājsistēmu, kurā iepriekš ir instalēta OpenBuilds Control programmatūra (piegādāta uz USB zibatmiņas kopā ar ierīci), un var sākt darbu!
OPENBUILDS CONTROL programmatūra ir programma, kas dažu minūšu laikā kļūst saprotama un ļoti vienkārša lietošanā.

Ar OpenBuilds Control jūs varat:
- Vadīt X/Y/Z/A asis
- Noteikt nulles punktu X/Y/Z/A asij
- Palielināt un samazināt asu kustības ātrumu
- Pārbaudīt galveno slēdžu un citu slēdžu stāvokli
- Vadīt vārpstu (aprīkota ar frekvences pārveidotāju)
- Pārtraukt darbu
- Ielādēt G-CODE
- un daudz ko citu

Mūsu YouTube kanālā V-SLOT Polska jūs atradīsiet daudz video, kuros tiek demonstrēta programma un vadība.



PAPILDUS INFORMĀCIJA:
Par šo cenu Jums ir iespēja konfigurēt mašīnu atbilstoši savām vajadzībām.
Zemāk ir aprakstītas papildu iespējas un konfigurācijas:
MONTAŽAS UN KALIBRĒŠANAS PAKALPOJUMI
Personas, kas nejūtas pietiekami spēcīgas, var izmantot montāžas un kalibrēšanas pakalpojumu. Tādējādi Jūs saņemsiet darba kārtībā esošu mašīnu un papildus varēsiet apmeklēt bezmaksas apmācības mūsu uzņēmumā.

KROKOTĀJI
Personas, kuras pieder soļdzinēji un izlemj veikt pašrocīgu konstruēšanu, var atteikties no soļdzinējiem.
Ja vēlaties iegādāties darba kārtībā esošu mašīnu, ierīci var iegādāties ar 4 NEMA 23 soļdzinējiem, kas pielāgoti frēzmašīnai PRO LEAD MGN 1010.

VADĪBAS PLATĒ
Tāpat kā dzinēju gadījumā, jūs varat izmantot savu vadības bloku un atteikties no specializētā BlackBox vadības bloka iegādes.
Personas, kas meklē pārbaudītu risinājumu, var izvēlēties BlackBox vadības bloku, kopā ar kuru jūs saņemsiet OpenBuilds Control vadības programmatūru. Hibrīda dzinējiem paredzēts Makerbase MKS kontrolieris, kas ļauj vadīt mašīnu ar ārējiem draiveriem.

PAPILDUS PĀRĪKAS

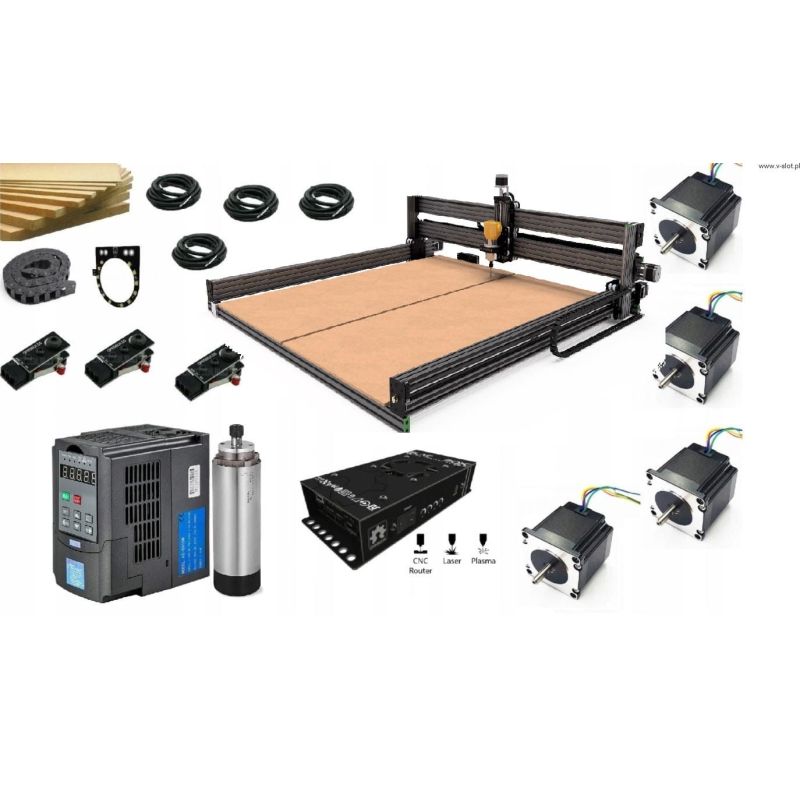

Lai ierīce būtu pilnīga un gatava darbam, tai jābūt aprīkotai ar vairākiem papildu elementiem.
Papildu pārikas sastāvā ietilpst:
- Divas MDF plāksnes
- 2, 3 un 4 vadu vadi, kas nepieciešami motoru, elektronikas un citu ierīču pieslēgšanai
- 230V / 24V barošanas bloks
- LED gaisma frēzēšanas zonas apgaismošanai
- 3 gab. galvenie slēdži
- Drošības slēdzis
- Z ass zonde
- Vadu vadules
- Profilu aizsarguzgaļi

NEMA 23 KROKAS MOTORI

TECHNISKIE DATI:
- Piegādes moments - 2,4 NM
- Fāžu skaits - 2
- Motora izšķirtspēja - 1,8 grādi
- Nominālais strāvas stiprums fāzē - 3A
- Izmērs 57x57x86mm
- Vārpstas diametrs - 6,35mm



HIBRĪDAIS MOTORI - PRECĪZA DARBĪBA!

Motori, kas izmanto enkoderi, ir ļoti precīzi un novērš soļu zaudēšanu.

TECHNISKIE DATI:
Saglabāšanas moments - 3 NM
Fāžu skaits - 2
Motora izšķirtspēja - 1,8 grādi
Nominālais strāvas stiprums fāzē - 4,2A
Izmērs 57x57x138mm
Vārpstas diametrs - 8mm
Enkoderu izšķirtspēja - 1000
