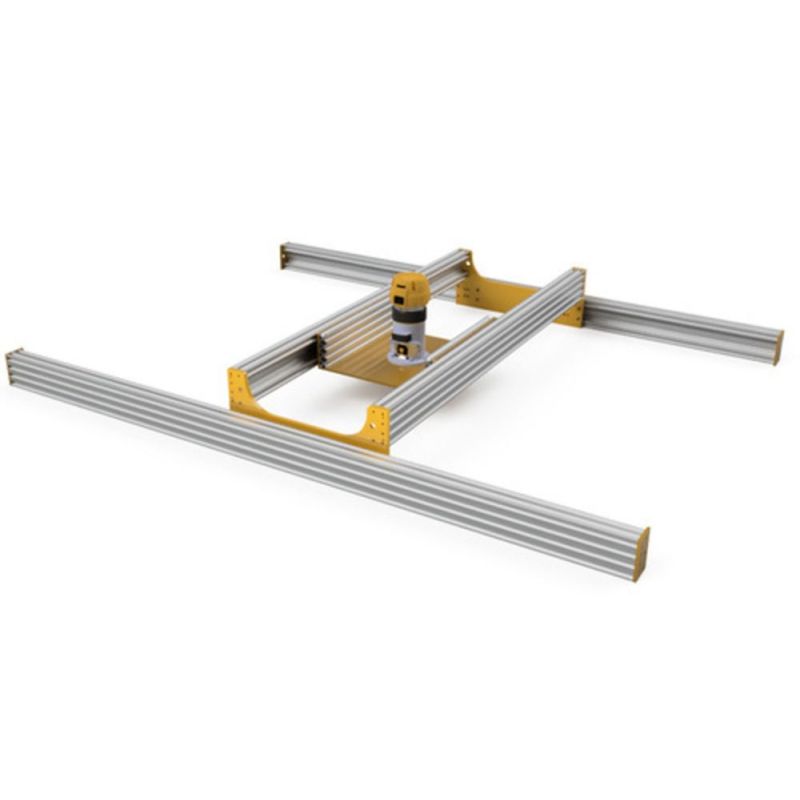

Koka ēveles iekārta Wood Planer V2

Mēs piedāvājam jums jaunākā dizaina versiju - Wood Planer V2.
Mēs izstrādājām un izgatavojām jauno iekārtu, izmantojot visas V1 un V1.1 versiju priekšrocības, novēršot dažus iepriekšējo versiju trūkumus.
Jaunā V2 koka ēvele ir ievērojami nostiprināta salīdzinājumā ar vecāko versiju, izmantojot masīvus C-BEAM alumīnija profilus. Plānojot jauno versiju, centāmies ņemt vērā visus ieteikumus un komentārus, ko mums sniedza versiju v1 un v1.1 lietotāji


TEHNISKIE PAMATDATI:

Modelis: Wood Planer V2
Materiāls: Alumīnijs
Būvniecībā izmantotie profili: C-BEAM un V-SLOT 2080
Ratiņu sānu plāksnes: 6mm anodēts alumīnijs
X-ass sānu plāksnes: 10 mm anodēts alumīnijs
Slidas: Xtreme solid mini
Ratiņu iekšējie izmēri: 246 x 300mm
X ass izmērs: 1500 mm
Y ass izmērs: 3000 mm
Maksimālais apstrādājamā materiāla augstums: 70mm
(Ir iespēja apstrādāt biezākus materiālus)
Kopējais svars: Atkarīgs no izmēriem, piemēram, 1000x1000mm, svars aptuveni 10 kg

PAPILDU IESPĒJAS:
Jaunā versija ļauj iegādāties ierīci dažādās konfigurācijās.
Pamatstruktūru var paplašināt ar papildu komponentiem.
Pats galvenais, ka, iegādājoties bāzes bloku, šodien nav jālemj par galīgo formu! Jūs iegādāsities komponentus, lai vēlāk paplašinātu ierīci un vajadzības gadījumā paplašinātu ierīci.

Kādas papildu opcijas varat izvēlēties:

• Vārpstas montāžas plāksne izgatavota no anodēta alumīnija, 6 mm bieza (plāksne ir jāizurbj pašam savai vārpstai) (IEKĻAUTA CENĀ)
• Bremzes, kas ļauj bloķēt X un Z asis (IEKĻAUTA CENĀ)

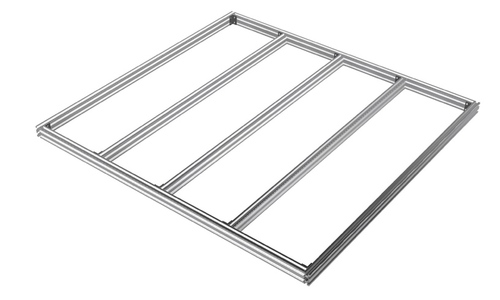

• Ēveles pamatne: alumīnija sijas, kas palīdz noturēt materiālu un pacelt to Z asī (LINK)
• Galds no alumīnija profiliem (LINK)

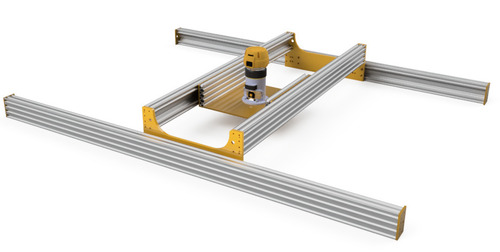

ATTĒLOS PARĀDĪTA ĒVELE AR DAŽĀDIEM PIEDERUMIEM

Drīzumā parādīsies vairāk funkciju. Mēs paredzam, cita starpā:
• Pārklājums rakstu un formu kopēšanai.
• Iespēja aprīkot iekārtu ar soļu motoriem un kontrolieri, kas ļaus ēvelei automātiski darboties un daudzi citi


KURĀM VĀRPSTĀM IR PAREDZĒTA Wood Planer V2 ĒVELE?:
Mūsu uzņēmuma piedāvātās ēveles var izmantot ar dažāda veida vārpstām.

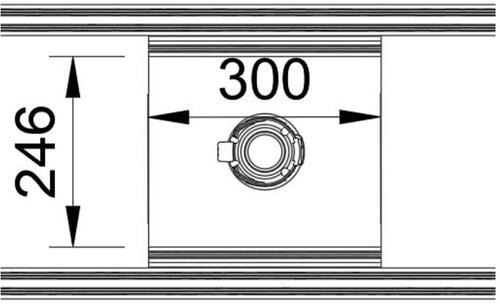

Ratiņam, uz kura varam uzstādīt vārpstu, darba laukums ir aptuveni 246 x 300 mm. Ja jūsu vārpsta nav lielāka par šo virsmu, tehniski nav būtisku ierobežojumu tās uzstādīšanai.
Maksimālais ieteicamais vārpstas svars ir aptuveni 5 kg.



KĀ UZSTĀDĪT VĀRPSTU ĒVELĒ?

Vārpstas uzstādīšanai ir paredzēta alumīnija plāksne uz ratiņiem.
Šī plāksne ir piestiprināta pie ratiņu konstrukcijas ar skrūvēm, un mēs esam sagatavojuši tikai centrālo caurumu plāksnes virsmā.
Plāksne ir jāizurbj pašam tā, lai pieskrūvētu vārpstu pie plāksnes.

KĀDS IR MAKSIMĀLAIS MATERIĀLA AUGSTUMS, KO VAR NOVIETOT ZEM ĒVELES?

Pamata versijā apstrādājamā materiāla augstums ir 73mm. Šī ir virsma starp ratiņu apakšu un pamatni, uz kuras tiek novietots gan ēvele, gan materiāls, ar kuru mēs strādāsim.

VAI AUGSTUMU VAR ​​PALIELINĀT, LAI APSTRĀDĀTU AUGSTĀKUS/BIEZĀKUS MATERIĀLUS?

Jā, tāda iespēja pastāv.
Viena iespēja ir iegādāties ēveles pamatni, kurai ir daudz papildu iespēju. Pamatne ir izgatavota no 20x40 alumīnija profiliem un tai ir daudz konfigurācijas iespēju.
Centrālās sijas ēveles pamatnē var uzstādīt horizontāli, kas ļaus iegūt vēl 20 mm Z asī, tāpēc pēc V-SLOT Planer uzstādīšanas uz pamatnes var apstrādāt detaļu ar maksimālo biezumu 93 mm .
Vēl 20 mm varam iegūt, demontējot ēveles pamatnē esošās vidējās sijas, un tādā veidā varam apstrādāt apm. 110 mm biezu materiālu.
Tomēr abos gadījumos jāatceras, ka materiāls nevar būt lielāks par pamatnes iekšējo laukumu.

Vēl viena iespēja ir novietot ēveli (Y ass sijas) uz kāda paaugstinājuma, lai paceltu to virs galda, uz kura ir uzstādīta detaļa.



SALIKŠANA:
Ēvele tiek piegādāta izjauktā veidā. Ēveli pēc saņemšanas jāsaliek pašiem - salikšanas laiks apm. 15 minūtes. Nav nepieciešami specializēti instrumenti.

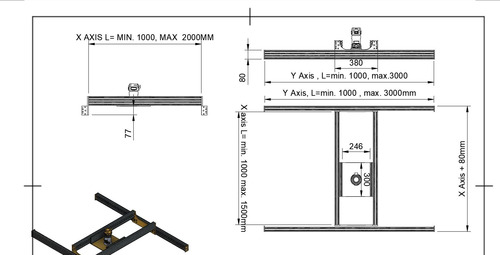

TEHNISKIE rasējumi:
